小型通讯配件成型注塑模具结构

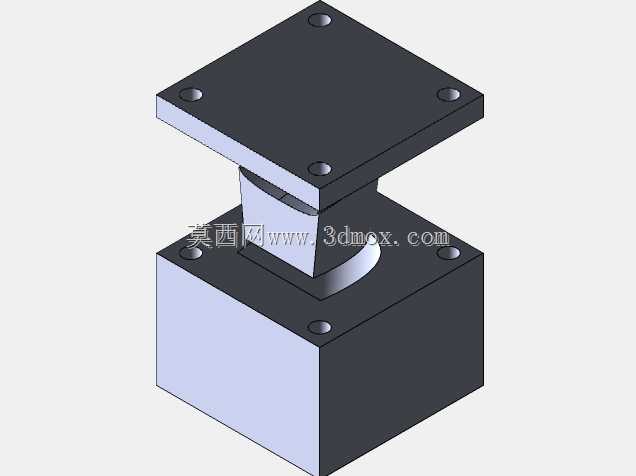

　　这套模具针对小型通讯类塑胶外壳零件的批量注塑生产设计，整体采用两板模标准模架结构，上下模座均设置对称分布的内六角安装孔位，可直接适配常用卧式注塑机的工作台装夹规格，安装孔的孔位公差控制在±0.02mm范围内，保证模具装夹后与注塑机射嘴的同轴度偏差不超过0.05mm，避免射胶过程中出现溢料、飞边问题。模具的合模导向依靠上下模座四角的导柱导套配合实现，导柱采用SUJ2轴承钢淬火处理，表面硬度达到HRC58-62，配合间隙控制在0.01-0.015mm，既保证合模过程中型芯与型腔的精准对位，又能承受连续生产过程中反复开合模的侧向冲击力，减少长期生产后的导向件磨损偏移。

　　从成型功能来看，模具的型腔与型芯采用镶拼式结构设计，针对通讯外壳类零件常见的薄壁、小卡扣、定位柱特征，镶件单独采用S136镜面钢加工，抛光后表面粗糙度可达Ra0.8以下，既能保证成型后塑胶零件的外观面无明显流痕、夹线，也方便后续生产过程中针对易磨损的小特征部位单独更换镶件，无需整体报废模仁，降低批量生产的维护成本。浇口位置设置在零件非外观面的侧边缘，采用侧浇口进料方式，浇口截面尺寸根据常用ABS、PC+ABS等通讯配件常用塑胶原料的流动特性设计，保证射胶过程中熔体能在型腔内均匀填充，避免出现缺胶、气泡、熔接痕等成型缺陷，同时浇口残留位置隐蔽，后续去除浇口的工序不会影响零件外观面质量。

　　模具的冷却回路采用环绕式布局，在型腔、型芯内部均设置等距分布的冷却水道，水道距离模仁成型面的距离保持在15-20mm，水道直径选用8mm标准规格，适配常用模温机的冷却水接口，生产过程中可通过调节冷却水流量与温度，将模温稳定控制在60-80℃区间，保证塑胶零件冷却均匀，减少零件成型后的翘曲变形量，对于通讯配件这类对装配尺寸精度要求较高的零件，可将成型后零件的尺寸公差稳定控制在±0.03mm范围内，满足后续与电路板、五金结构件的装配要求。顶出结构采用顶针均匀分布设计，顶针位置避开零件的卡扣、定位柱等易变形特征，顶出行程根据零件的脱模斜度设置为15mm，保证开模后零件能顺利从型芯上脱离，同时顶针端面与型芯成型面齐平，避免顶出过程中在零件表面留下明显顶痕，影响零件外观质量。

　　在实际生产场景中，这类模具主要适配120T-160T锁模力的卧式注塑机，单模次可成型1件通讯类塑胶外壳零件，成型周期控制在25-30秒，适合中小批量的通讯配件生产需求，比如小型信号传输接头外壳、便携通讯设备的结构护盖等零件的成型加工。设计过程中充分考虑了生产现场的操作便利性，模具的吊环孔、分模面撬模槽均按照标准规格设置，方便模具上机安装、拆模维护的操作，上下模座的边缘均做了C2倒角处理，避免吊装、搬运过程中出现锐边划伤的安全隐患。排气槽开设在分模面的熔体填充末端，排气槽深度控制在0.02mm，既能保证型腔内的空气在射胶过程中顺利排出，避免出现烧焦、困气问题，又不会出现溢料飞边，减少后续生产的飞边清理工作量。整套模具的结构紧凑，没有多余的冗余设计，所有零部件均采用标准模架配件，易损件均可直接采购标准件替换，大幅降低了模具的制造周期与后续维护成本，适配通讯配件类产品更新迭代快、生产批量灵活的行业特性。
