40毫米SECO可转位铣刀及配套组件结构设计

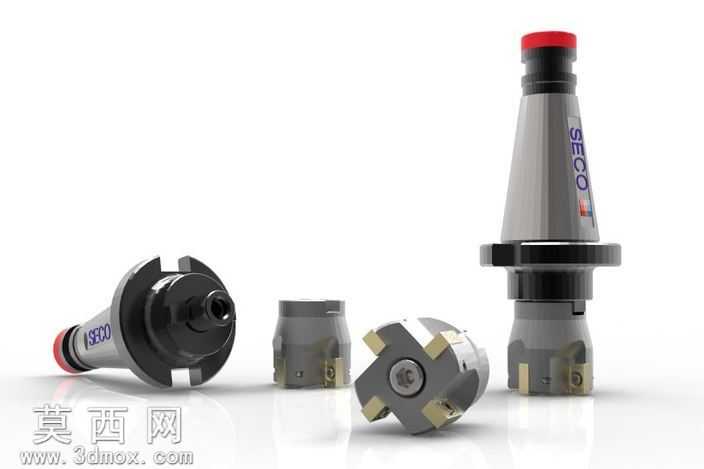

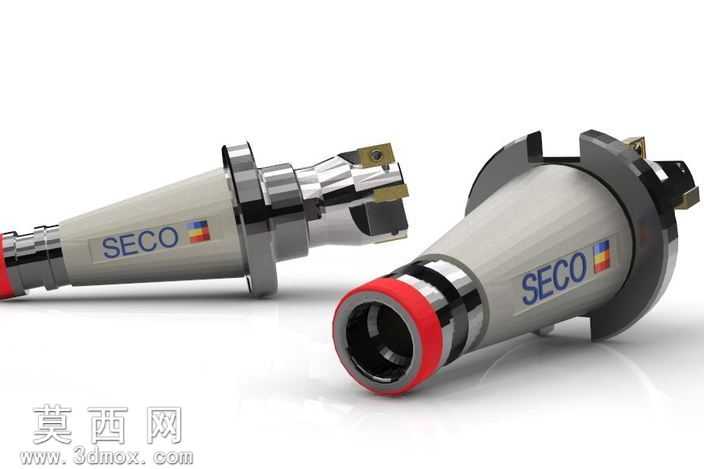

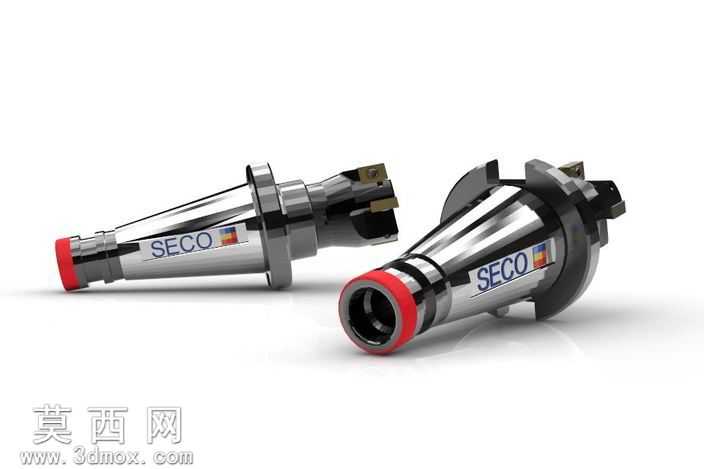

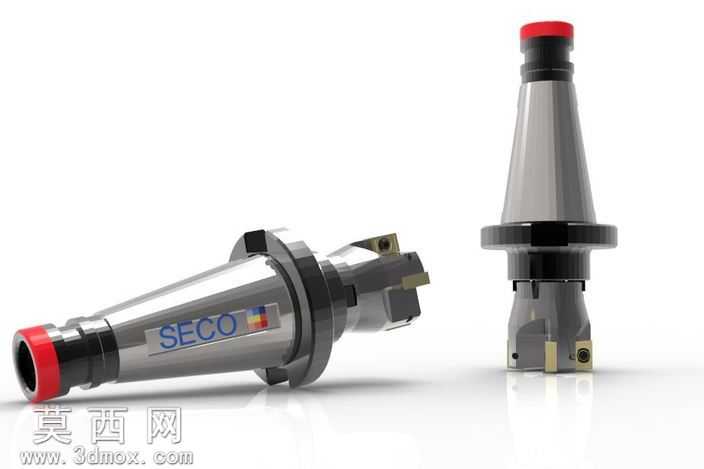

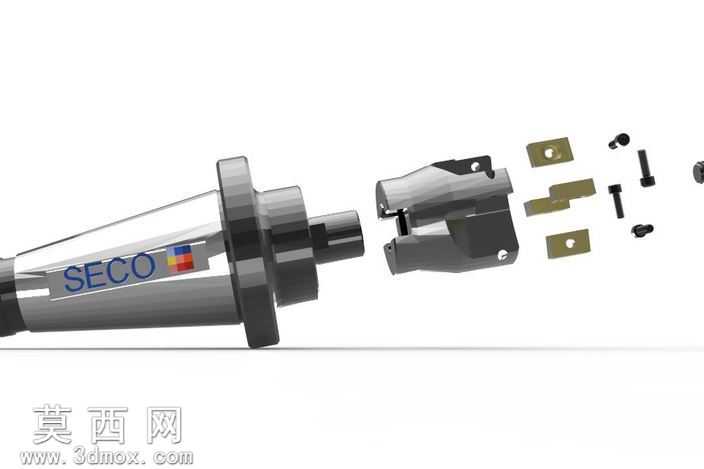

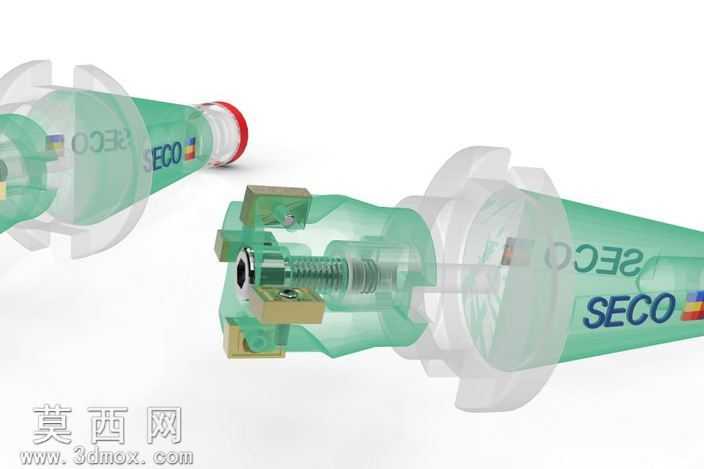

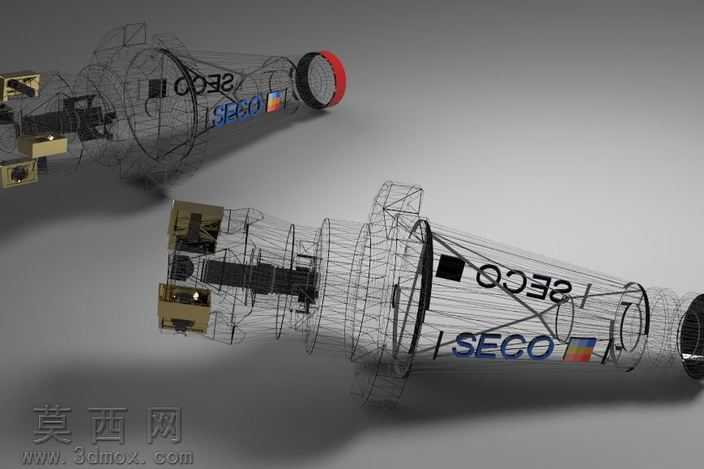

本作品为40毫米规格SECO可转位铣刀的三维数字化设计成果，建模阶段严格遵循山高刀具官方产品的尺寸规范与装配逻辑，通过三维建模软件完成全零件参数化构建，完整还原了铣刀刀体、可转位刀片、定位提示插件、紧固螺丝等全部组成部件的几何形态。建模过程中针对刀体的螺旋排屑槽结构，采用扫掠、布尔运算结合曲面修整的方式完成特征创建，精准还原了槽道的螺旋角度、深度与过渡圆角，保证排屑路径的结构合理性；针对可转位刀片的安装定位槽，严格匹配刀片的安装基准尺寸，预留了合理的装配公差间隙，还原了刀片定位、夹紧的结构逻辑，确保虚拟装配状态下刀片与刀体的贴合度符合实际装夹要求。渲染阶段采用金属材质组区分不同部件的材质属性：刀体主体赋予哑光合金钢材质，调整金属粗糙度、反射参数还原硬质合金刀体的磨砂金属质感；可转位刀片添加硬质合金涂层材质效果，还原刀片表面的细腻涂层反光特性；紧固螺丝、定位插件赋予亮面金属材质，通过高光反射效果区分不同金属零件的材质差异。展示视角采用线框与实体结合的呈现方式，既通过半透明线框展示了铣刀内部的装配层级、各零件的装配位置关系，又通过实体渲染呈现了产品的外观质感与品牌标识细节，刀体表面的SECO品牌标识通过纹理映射方式精准贴合在刀体对应曲面位置，还原产品的真实外观细节。设计过程中充分考虑可转位铣刀的实际使用场景，在刀片安装位的结构设计上还原了可转位刀具的快换结构逻辑，定位插件的结构设计匹配刀片转位后的定位需求，紧固螺丝的规格、螺纹参数与刀体螺纹孔完全匹配，整体模型的装配关系完全符合实际机加工刀具的装拆逻辑，可用于数控加工教学演示、刀具结构认知、机加工工艺方案展示等场景，能够直观呈现可转位铣刀的内部构造与装配原理。
