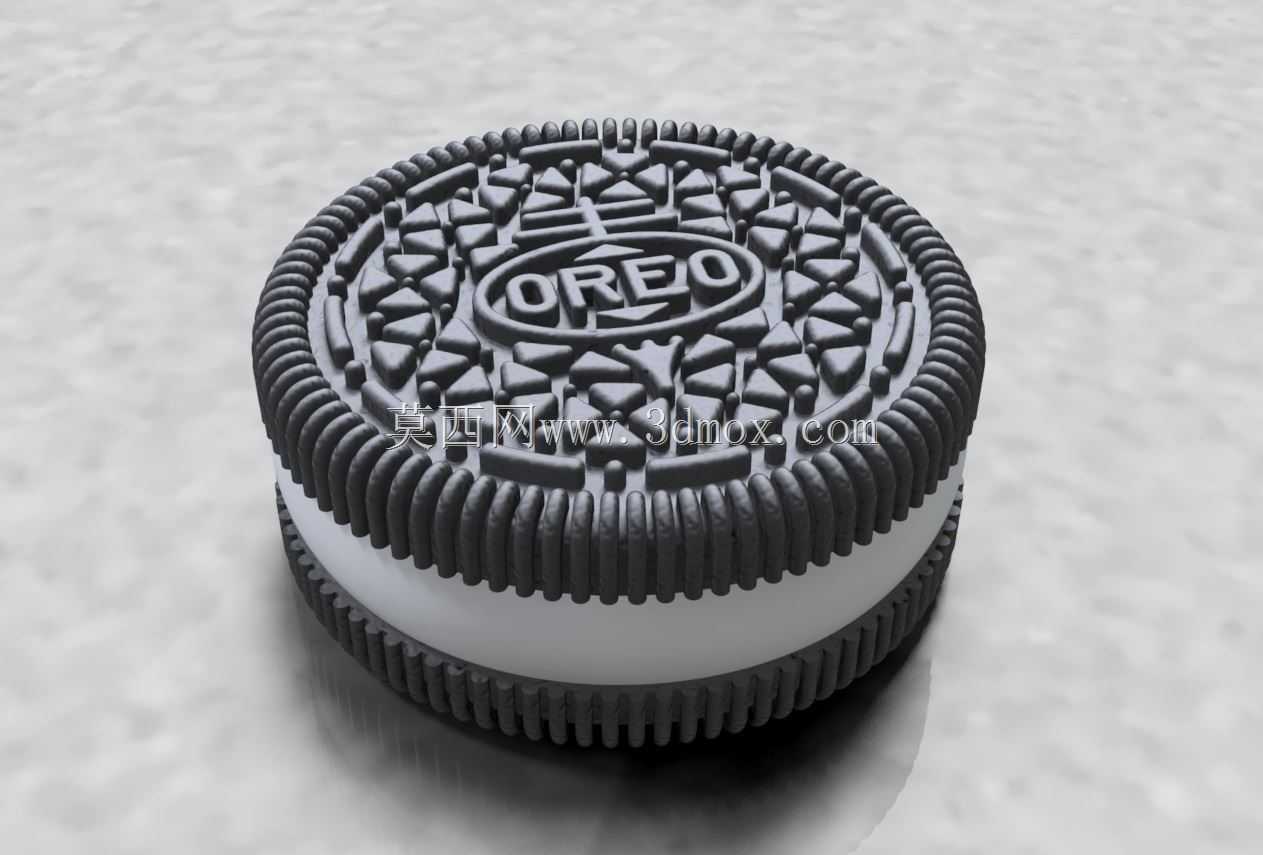

奥利奥造型螺丝机顶收纳盒结构设计

　　这款仿奥利奥饼干造型的螺丝机顶收纳结构，最初的设计出发点是解决桌面零散螺丝、小型精密五金件收纳时辨识度低、取用枯燥的痛点，在车间装配工位、个人手工操作台、3D打印工作室这类场景中，常规的方形收纳盒往往外观趋同，操作人员在多工位切换时容易拿错物料盒，而采用大众熟悉的奥利奥饼干外形做视觉锚点，能让操作人员在杂乱的工位上快速定位到存放小规格螺丝的收纳容器，降低错拿物料的概率。

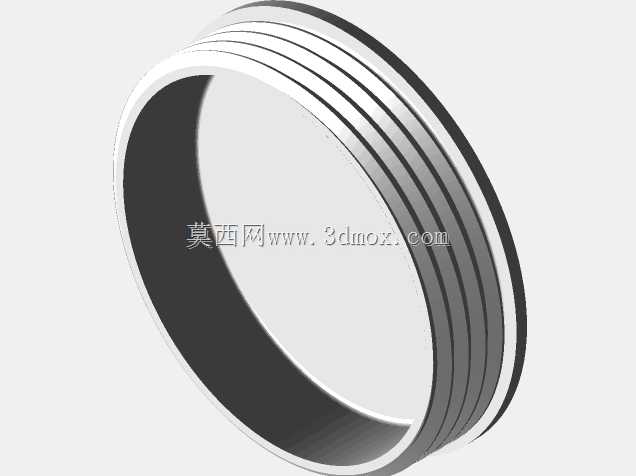

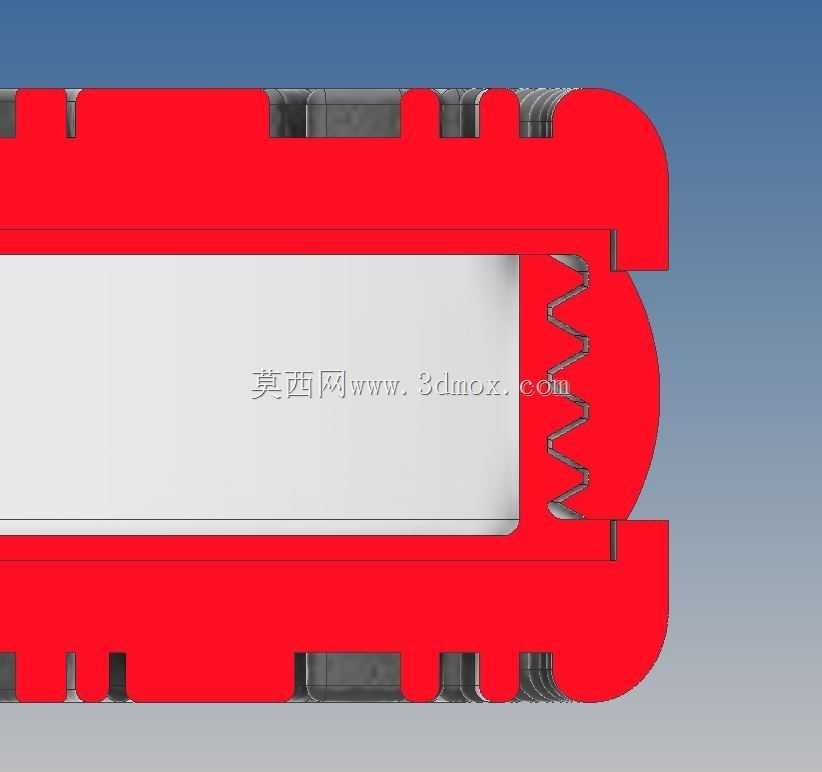

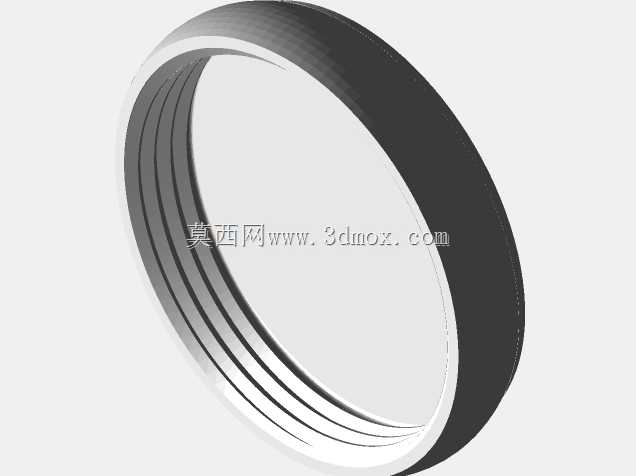

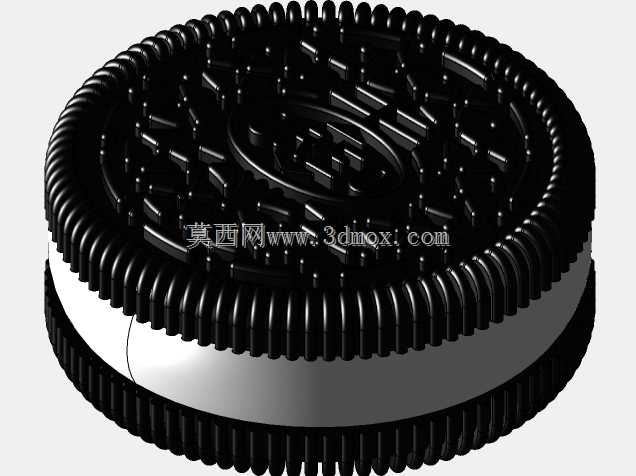

　　设计过程中首先对奥利奥饼干的外观特征做了逆向还原，同时修正了原始参考造型的对称性偏差，避免曲面拼接处出现错位断差，影响整体的仿真观感。结构上采用上下扣合的分体式设计，上下两层饼干造型的壳体通过中间的夹心层结构做定位配合，扣合后边缘的齿状纹理完全对齐，既保证了外观的还原度，也能在扣合时通过齿状结构的咬合提升配合的紧密性，避免收纳的细小螺丝从拼接缝隙漏出。

　　尺寸设计上提供了两种适配不同场景的规格，180mm直径版本适配常规工位的螺丝收纳需求，内部腔体深度足够存放M2到M6规格的机米螺丝、紧定螺钉以及配套的小型垫片、弹簧垫圈，螺纹间隙控制在0.7mm，尖端配合间隙0.6mm，这个间隙参数是经过多次装配验证得出的，既不会因为间隙过小导致扣合过紧、开启费力，也不会因为间隙过大造成盒体松脱、物料洒落。90mm直径版本为半尺寸规格，适合放在便携工具包内，适配外出维修时携带少量常用规格螺丝的需求，这个版本的配合间隙和大尺寸版本保持一致，保证开合手感统一，同时针对小尺寸版本的结构强度做了优化，在壳体内部的转角位置添加了R角过渡，避免小尺寸壳体因为壁厚较薄，在受到挤压时出现应力集中开裂的问题。

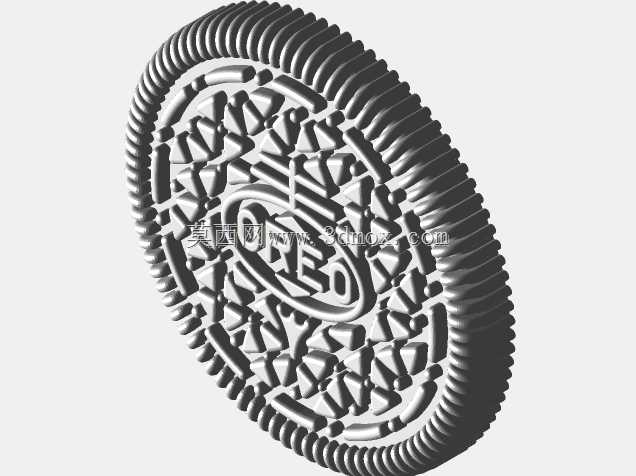

　　针对原始参考模型存在的网格畸变、分辨率不足的问题，重构过程中对表面的浮雕纹理做了重新拓扑，将饼干表面的压花纹理做了均匀化处理，既保留了奥利奥饼干表面的标志性纹路，也避免了因为纹理过深导致的积灰、清理不便的问题，同时让3D打印过程中不需要添加过多支撑，减少后处理的工作量。内部腔体做了光滑过渡处理，没有多余的凸起结构，倒取螺丝时不会出现细小螺丝卡在结构死角的情况，提升取用的顺畅度。

　　在安装边界适配方面，这款收纳盒的底部做了微小平整处理，能够稳定放置在水平工作台面上，也可以适配带磁吸的工具垫，在盒体底部内嵌薄磁片即可吸附在金属工作台、设备机壳表面，拓展放置场景。扣合结构采用无额外卡扣的直扣配合，不需要额外的锁扣零件，开合只需要旋转对齐齿位即可开启，单手就能操作，适合装配过程中需要频繁取放螺丝的操作场景，不会因为复杂的锁扣结构打断操作节奏。

　　结构设计上兼顾了3D打印的工艺适配性，壁厚均匀控制在2mm，既保证了壳体的结构强度，能够承受日常使用中的磕碰、挤压，也不会因为壁厚过厚导致打印过程中出现翘曲变形，表面的浮雕纹理深度控制在0.8mm，打印时不需要做特殊的参数调整，使用常规的PLA、PETG耗材都能顺利打印成型，也可以通过注塑工艺批量生产，适配不同的生产加工条件。中间的夹心层部分可以采用不同颜色的材料制作，还原奥利奥饼干的黑白配色，也可以根据车间的物料分类需求，更换夹心层的颜色来区分不同规格的螺丝收纳盒，比如红色夹心存放不锈钢螺丝、黑色夹心存放碳钢发黑螺丝，进一步提升工位物料管理的效率。
