ShopSmith刨床皮带安全防护护罩结构

　　在木工刨床的实际作业场景中，传动皮带与带轮区域属于高频安全隐患点，操作人员在调整刨削高度、推送木料或是清理设备周边切屑时，衣物、手部或是清理工具极易被高速运转的带轮、卷入皮带啮合区域，造成机械伤害事故，同时加工过程中飞溅的木屑、砂尘也会不断堆积在带轮槽与皮带表面，加速皮带磨损、引发传动打滑，甚至在长期积屑后出现皮带跳齿、脱落的故障，直接影响刨床的加工精度与运行稳定性。这款针对ShopSmith M5990 Pro刨床设计的皮带护罩，正是围绕这类实际作业痛点完成的结构设计，完全适配该型号独立版本刨床的传动布局，不会与设备原有部件产生运动干涉。

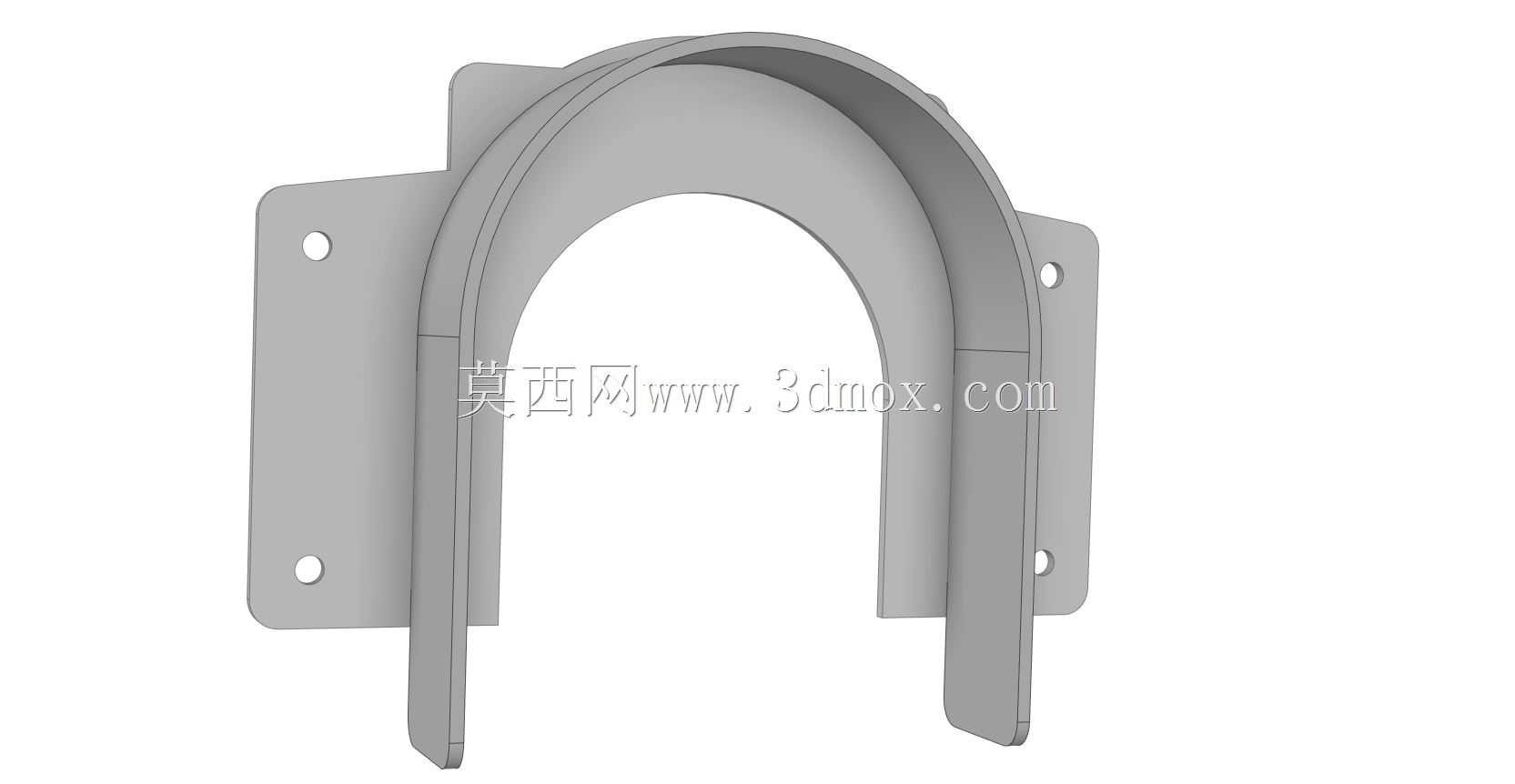

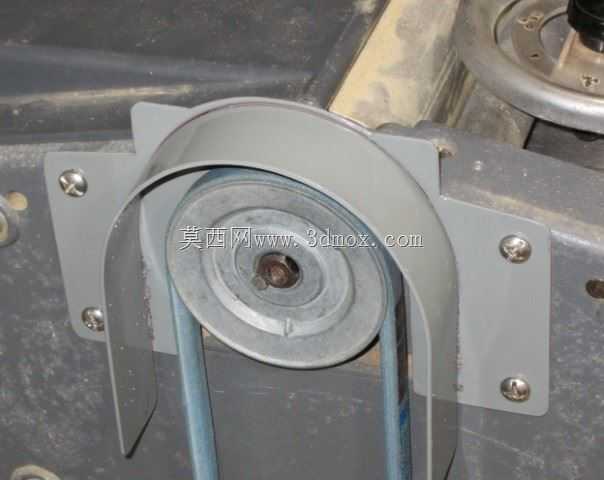

　　从功能实现逻辑来看，该护罩采用半包围式的弧形覆盖结构，弧形轮廓完全匹配3.50英寸外径从动带轮、12.50英寸外径驱动带轮的运动包络范围，能够完整遮蔽靠近刨刀高度调整轮一侧的外露传动段，既可以从物理层面阻隔人体与运动部件的意外接触，满足木工机械传动部位的安全防护要求，也能阻挡大部分加工飞溅的木屑直接冲击皮带表面，减少积屑嵌入带轮槽的概率，延长皮带的更换周期，降低日常运维的清理频次。护罩两侧的平直安装耳板上预留了对应安装孔位，孔位完全匹配刨床机身原有安装凸台的螺纹规格，对应设备上1/4-20规格的安装螺纹孔，安装时无需对原有设备进行二次钻孔、焊接等改装作业，直接通过标准紧固件即可完成固定，安装后护罩内壁与皮带、带轮的运动边界保留了足够的安全间隙，不会在设备运行过程中出现摩擦异响、剐蹭皮带的问题。

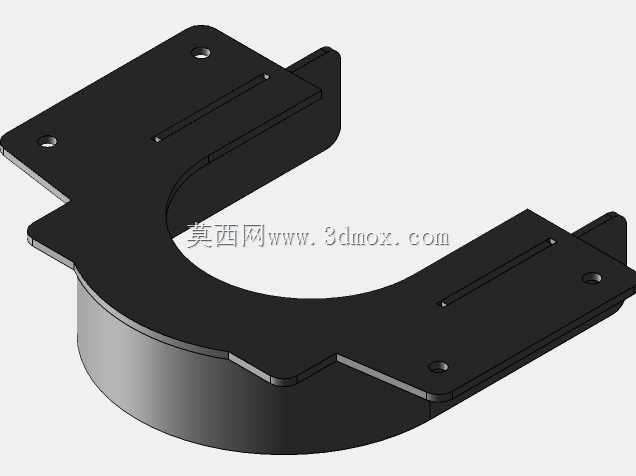

　　在结构设计的细节考量上，护罩主体采用薄钢板弯折成型的工艺路线，弧形罩体通过简单半径的弯折工序即可完成加工，不需要复杂的冲压模具，普通机加工车间即可完成自制加工，护罩后部采用焊接工艺完成拼接，焊接后对凸耳、焊缝位置进行磨平处理，再做整体涂漆防锈，既保证了护罩整体的结构刚度，不会因为设备运行的振动出现变形、共振异响，也能适配车间多尘、多木屑的作业环境，避免长期使用后出现锈蚀破损。安装完成后，护罩不会遮挡刨床的高度调整操作区域，操作人员调整刨削深度时不需要拆卸护罩即可完成操作，日常检查皮带张紧度时，仅需松开固定紧固件即可掀开护罩完成检查，不会给设备的日常维护增加额外的操作步骤。

　　从安装边界的适配性来看，该护罩的整体安装尺寸完全贴合该型号刨床的机身安装面，安装后不会超出设备原有外轮廓范围，不会在设备侧边形成额外的突出结构，避免车间内物料转运、人员通行时出现磕碰，同时护罩的下沿高度预留了足够的散热空间，不会因为完全封闭传动区域导致皮带运行过程中热量积聚，避免皮带长期高温运行出现老化开裂的问题。对于同类型的木工刨床传动防护改造而言，该结构的设计思路也具备参考性，可根据不同型号设备的带轮尺寸、安装孔位调整护罩的弧形半径与耳板位置，快速适配不同规格的刨床传动防护需求，在不改动设备原有结构的前提下，低成本完成传动区域的安全防护升级，降低作业过程中的机械伤害风险，同时减少传动部件的异常磨损，提升设备的连续运行稳定性。
