本田GXV340垂直轴通用汽油发动机结构

　　这款垂直轴布局的通用汽油动力单元，在小型园林机械、家用发电、小型工程辅具领域应用极广，日常见到的骑乘式草坪修剪车、高压清洗机、小型平板夯、便携备用发电机组，很多都搭载同系列动力核心。做配套结构设计的时候，最核心的需求就是动力单元的安装边界完全匹配，毕竟这类通用动力要适配几十种不同的终端设备，安装孔位的位置度、输出轴的伸出长度与轴径、油箱与空滤的外轮廓边界，直接决定了配套机架的设计能不能落地，不会出现安装干涉、传动对接偏差的问题。

　　从结构设计逻辑来看，这款动力采用单缸四冲程OHV配气结构，顶置气门的布置能在紧凑的缸头体积下保证进排气效率，相比侧置气门结构，同排量下的动力输出更平顺，燃油经济性也更适配长时间连续作业的场景。垂直轴的输出方向，省去了终端设备额外的锥齿轮换向结构，比如草坪机直接把刀片装在输出轴端，高压清洗机的泵体也能直接对接轴端，减少了传动环节的功率损耗，也降低了终端设备的整体结构复杂度。

　　实际做配套选型的时候，首先要核对的就是安装脚的定位尺寸，这款动力的安装脚采用冲压钢板焊接在曲轴箱侧下方，四个安装孔的孔距公差控制在±0.2mm范围内，配套机架的安装板只要按照这个孔位做对应的安装孔，就能保证动力安装后曲轴的垂直度符合要求，不会出现输出轴偏摆导致的传动部件异常磨损。输出轴端的尺寸是另一个核心边界，轴径、键槽宽度、伸出长度，还有轴端的螺纹规格，直接和负载端的连接结构匹配，比如带传动的皮带轮、直连的泵体法兰，都要和这些尺寸完全对应，不然会出现连接松动、传动打滑的问题。

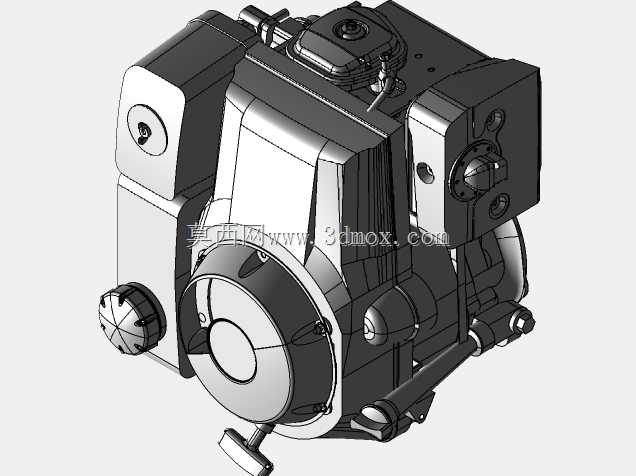

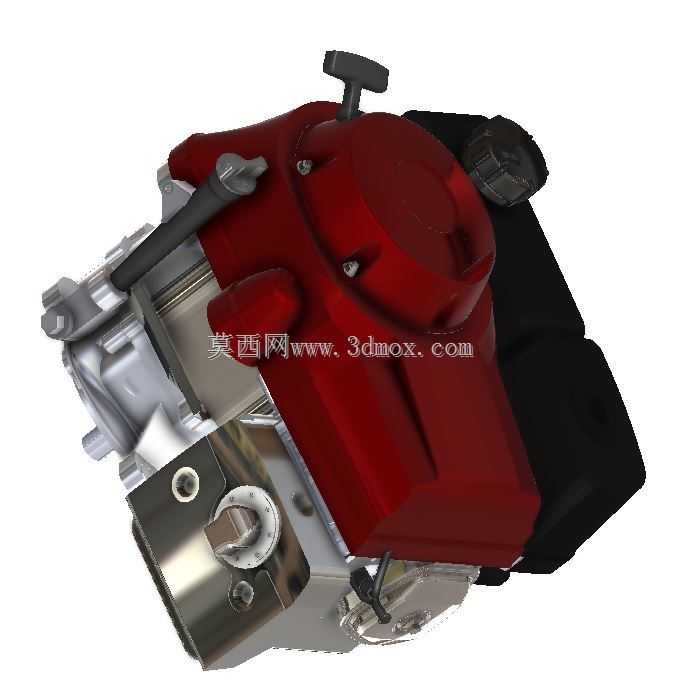

　　外轮廓的干涉检查也是三维建模阶段必须做足的工作，油箱布置在缸头上方的位置，注油口的位置和开盖角度要预留足够的操作空间，不能被终端设备的机架或者护板挡住，不然日常加注燃油的时候操作会非常不便。空滤器布置在化油器侧方，这个位置要避开设备的排气侧高温区域，同时要保证进气通畅，不能被护板完全封死，不然会导致进气不足、动力下降、积碳增多的问题。手拉启动器布置在动力顶部，启动拉手的拉出方向和行程范围内不能有任何遮挡，不然冷机启动的时候拉绳会被卡住，根本没法正常启动。排气消音器布置在缸头的侧下方，这个区域的周边要预留足够的散热间隙，配套的护板要做隔热处理，避免高温烘烤周边的塑料件或者燃油管路，引发安全隐患。

　　从结构细节来看，缸体采用铝合金压铸材质，既保证了曲轴箱的结构强度，又能把整机重量控制在合理范围，毕竟这类通用动力经常需要在不同设备之间转移安装，过重的话会大幅增加搬运难度。散热鳍片沿着缸体和缸头的周向均匀布置，飞轮自带的冷却风叶在运转的时候会把气流导向散热鳍片，带走连续作业产生的热量，就算在夏季高温环境下长时间满负荷运转，也能把缸头温度控制在合理区间，不会出现过热拉缸的问题。化油器采用带燃油泵的膜片式结构，就算设备在有一定倾斜角度的工况下作业，也能保证稳定的燃油供给，不会因为油面倾斜导致供油中断，适配坡地作业的草坪修剪、小型工程机械的移动作业场景。

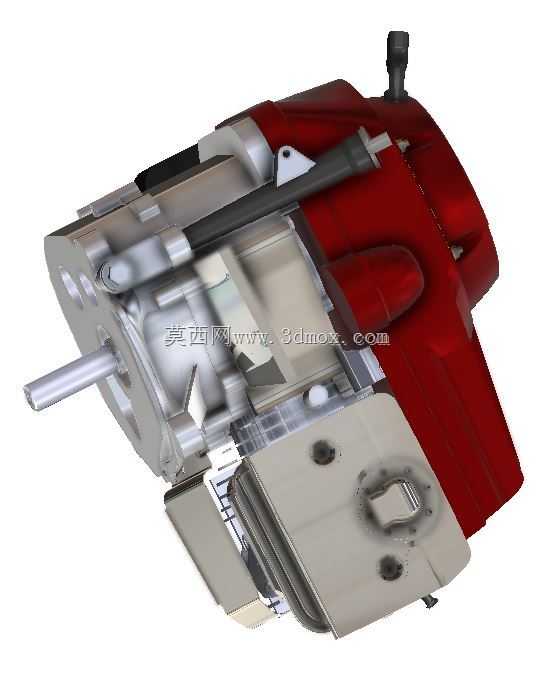

　　做这类动力单元的三维建模，最考验的就是安装边界的还原精度，不光是看得见的外轮廓，内部的曲轴、连杆、活塞的运动包络也要做准确，因为有些终端设备会把动力部分做半包围的护罩设计，如果运动包络算不准，护罩和运动部件的间隙留小了，运转的时候就会出现碰撞摩擦。还有燃油管路、点火线束的走向，也要按照实际布置还原，不然做整机装配的时候，管线会和周边结构干涉，要么磨破管线引发故障，要么强行装配导致管线弯折堵死。

　　很多刚接触通用动力配套的工程师，容易忽略的是动力的重心位置，这款动力因为油箱在顶部、消音器在侧方，重心并不是在安装面的几何中心，做机架设计的时候要把重心位置算进去，保证设备放置或者移动的时候的稳定性，不会出现侧翻的风险。还有减震垫的选型，四个安装脚位置的减震垫刚度要匹配动力的振动频率，不然运转的时候会把振动传递到整个机架，导致设备共振、噪音变大，甚至震松连接螺栓。

　　实际作业场景里，这类动力的负载波动往往比较大，比如草坪机遇到厚草层的时候、平板夯遇到硬地面的时候，负载会瞬间升高，这款动力的调速机构采用离心式飞锤调速，能根据负载变化自动调整节气门开度，保证输出转速稳定在设定区间，不会因为负载突增就熄火，也不会因为负载突降就飞车，这部分的结构在建模的时候也要还原调速拉杆的运动行程，保证和终端设备的油门控制结构对接顺畅，不会出现卡滞。
