便携式激光雷达扫描采集装置结构设计

　　这款便携式激光雷达扫描采集装置，核心围绕外业空间点云数据快速采集的实际需求设计，区别于固定站式激光扫描设备的笨重形态，整套装置采用集成化堆叠布局，将多源传感单元、数据处理单元、供电单元整合在单立柱支撑结构上，单人即可完成携带与架设作业，适配林业资源调查、矿区地形测绘、小型工程场地竣工扫描、地下空间结构普查等多类外业作业场景，解决了传统扫描设备转场麻烦、架设耗时长、狭小空间难以部署的痛点。

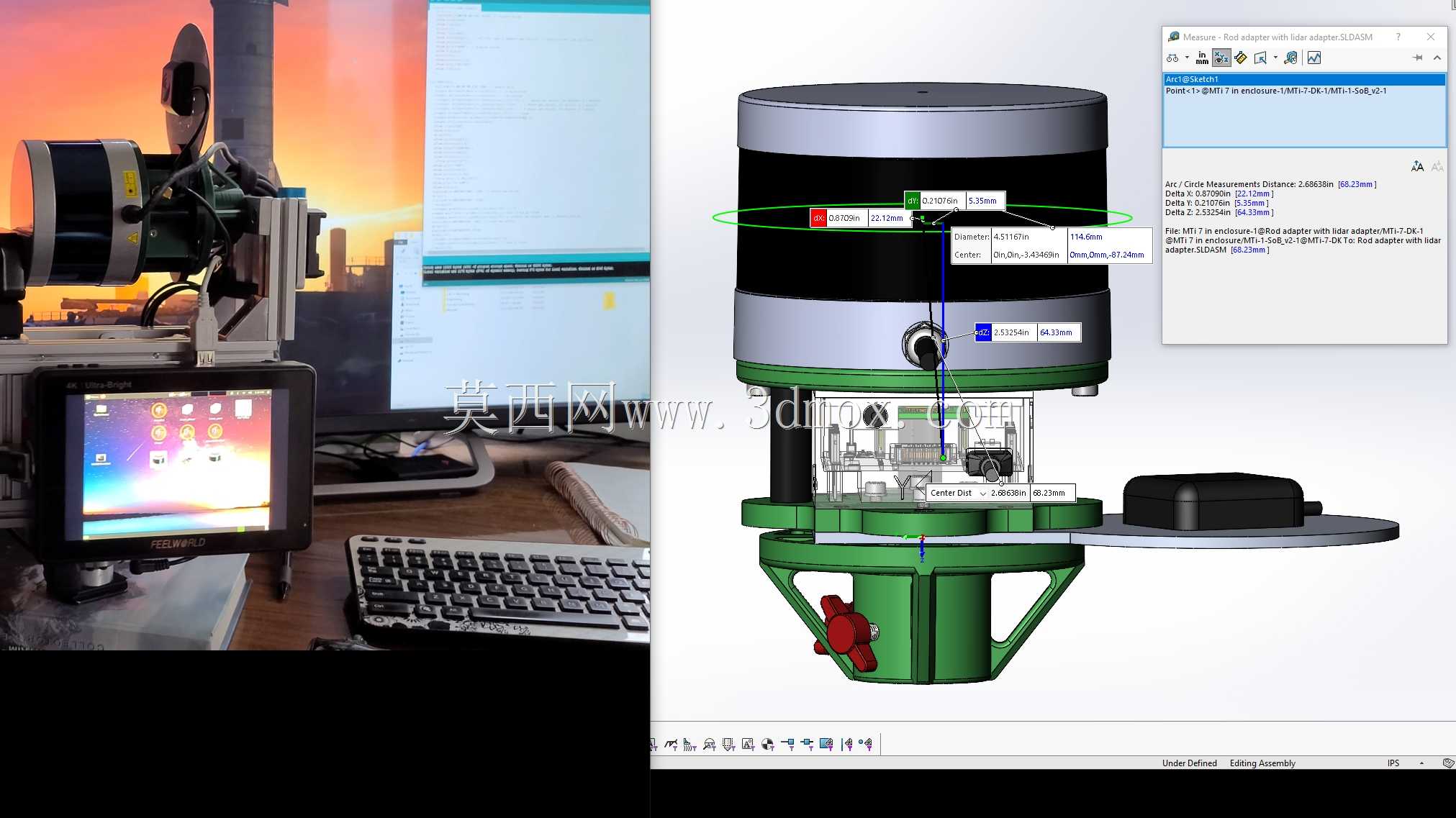

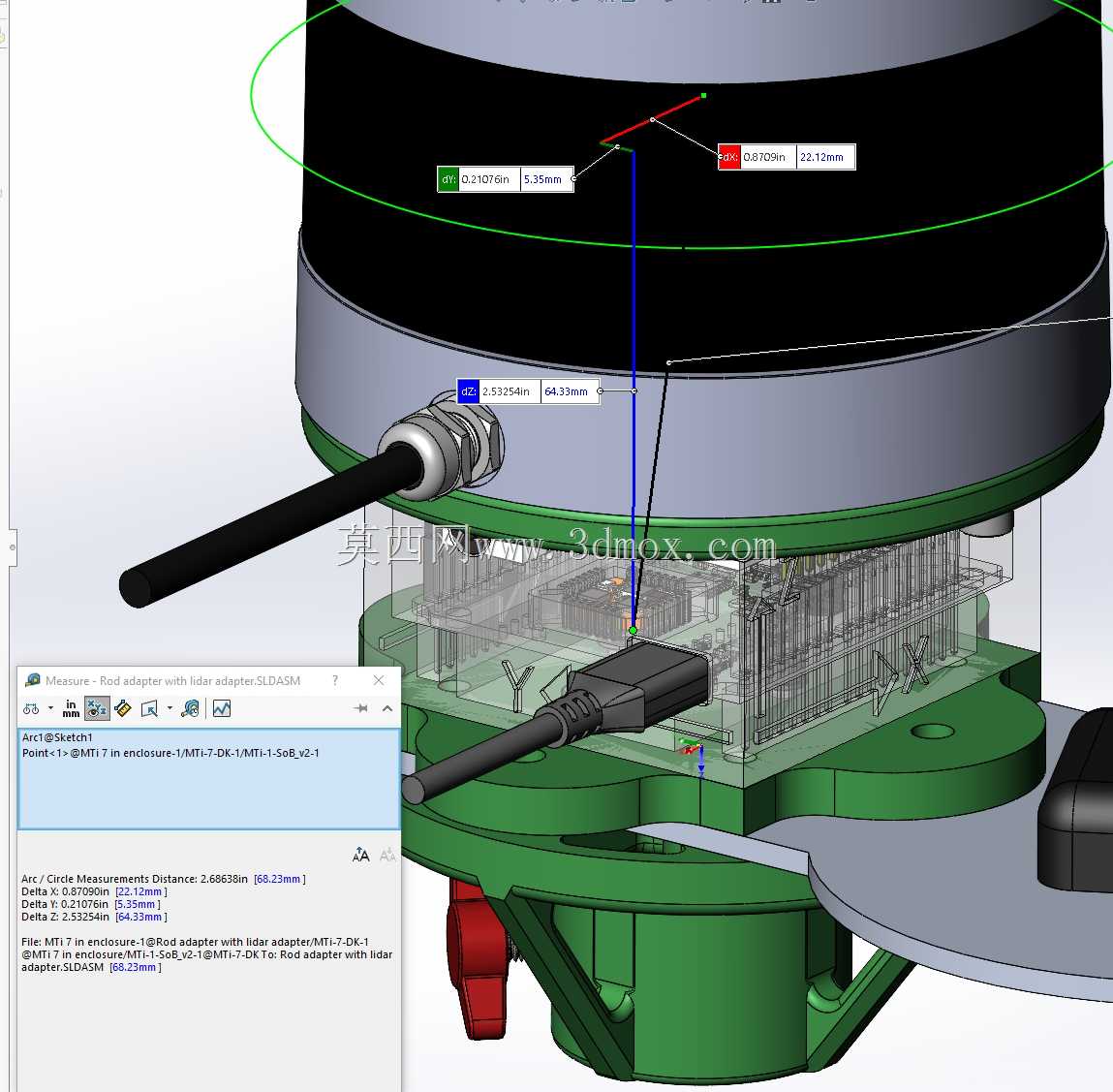

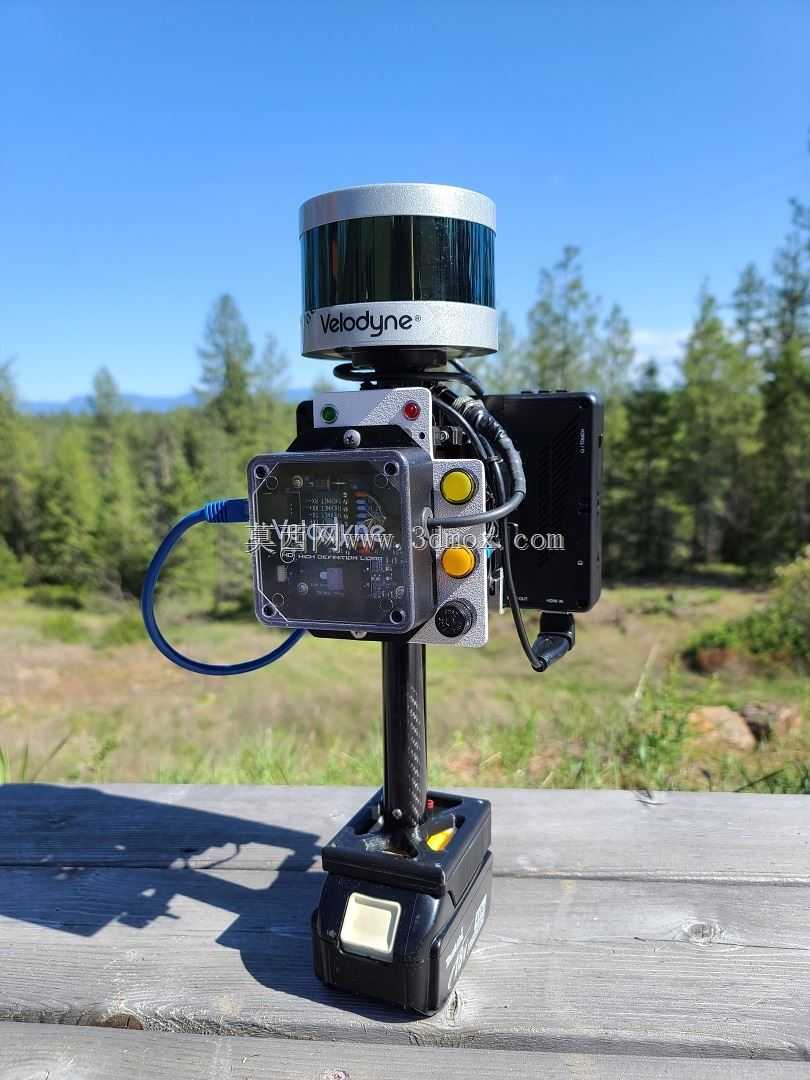

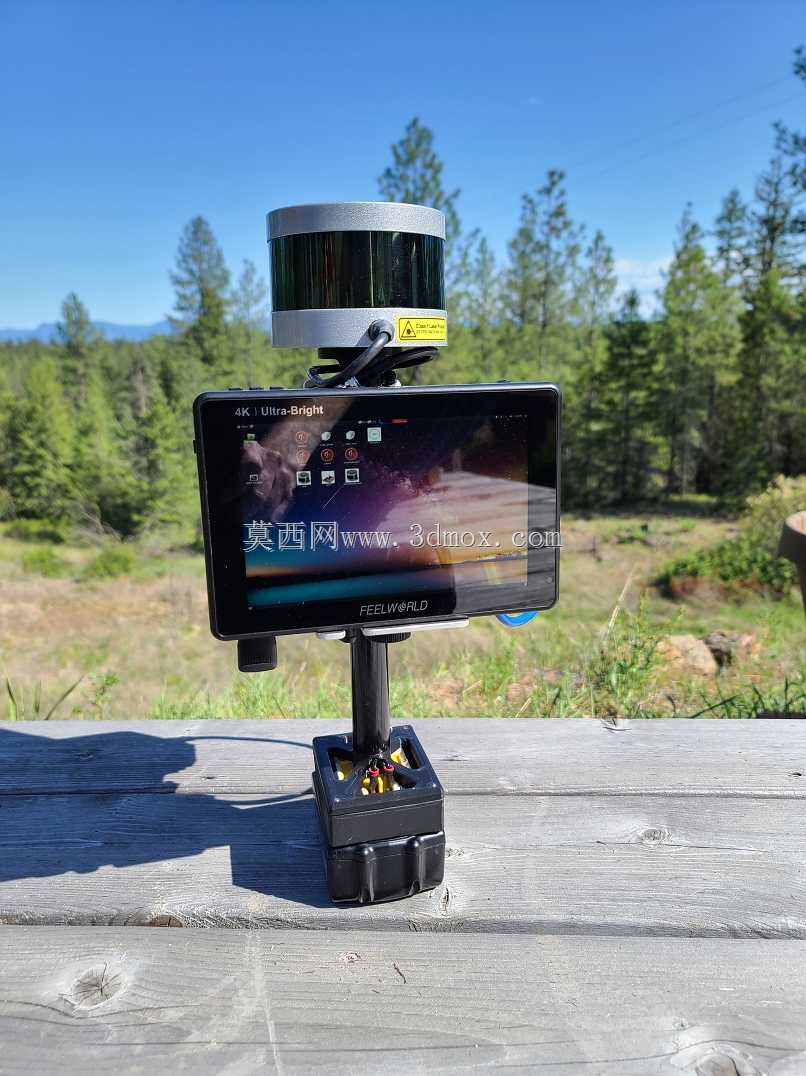

　　从功能配置来看，装置顶部搭载16线机械式激光雷达单元，可实现水平360度、垂直±15度范围内的点云数据采集，单回波测距精度满足厘米级测绘需求，能够在移动或静止状态下快速获取周边环境的三维坐标信息；雷达单元下方通过快装转接板连接显示终端，终端可实时显示点云拼接效果、设备工作状态、存储剩余容量等参数，方便外业作业人员现场核验数据完整性，避免返程后才发现数据缺失的问题；立柱中段集成惯性测量单元，可实时采集设备的姿态、加速度、角速度信息，配合点云匹配算法完成无控制点场景下的点云自动拼接，无需额外布设标靶即可完成连续扫描作业；立柱底部为集成供电与数据存储的基座单元，内置大容量直流供电模块，可支撑整套设备连续4小时以上的外业作业，基座底部预留标准三脚架安装螺孔，既可以直接放置在平整地面上作业，也可以转接在通用测绘三脚架、车载支架、无人机挂载平台上拓展使用场景。

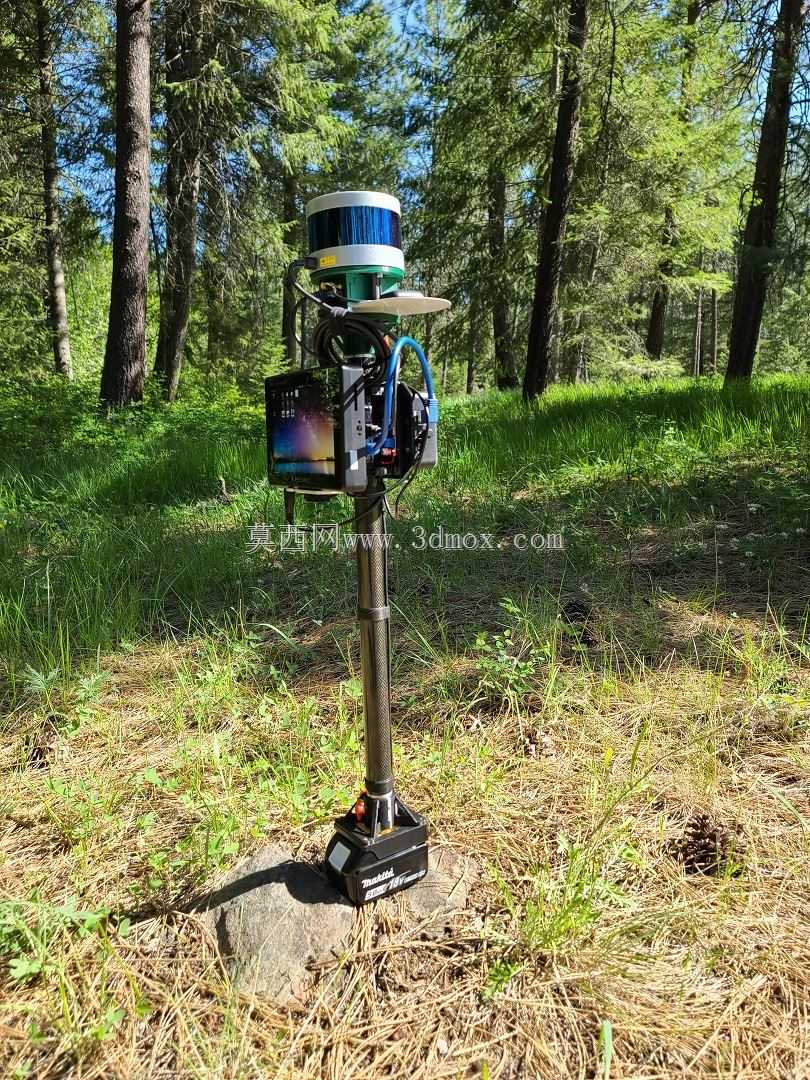

　　设计过程中重点考量了户外作业的可靠性边界，所有外露接插件均采用防水密封设计，可应对小雨、扬尘等复杂外业天气条件；整体结构采用铝合金型材与工程塑料组合的材质方案，在保证结构强度满足车载振动、轻微磕碰要求的前提下，将整套设备的总重量控制在5kg以内，配套的便携背包可容纳整套设备与备用电池、数据线等配件，单人背负转场无压力。结构布局上做了重心优化，所有重量较大的供电、存储模块全部布置在最下方的基座位置，有效降低整机重心，即使在有风的户外场地架设，也不会轻易出现倾倒问题；立柱部分采用可伸缩调节结构，可根据作业需求调整激光雷达的架设高度，最低可放置在离地面20cm的位置完成低矮空间扫描，最高可升高至1.8m，避开地面遮挡物获取更大范围的扫描视野。

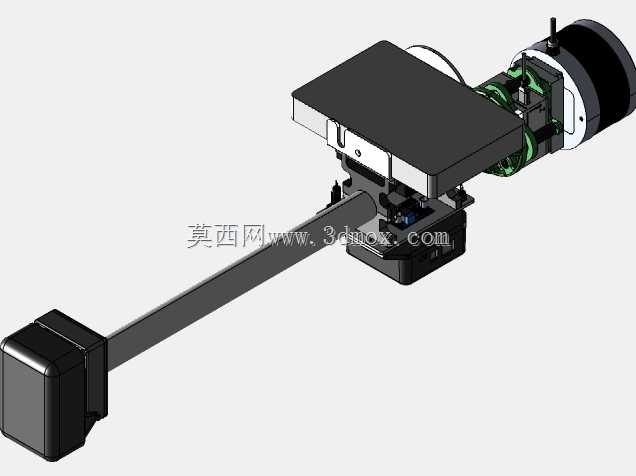

　　安装接口层面，各功能单元之间全部采用标准快拆结构，激光雷达单元、显示终端、IMU模块均可单独拆卸更换，用户可根据实际作业需求替换不同线数的激光雷达、不同尺寸的显示终端，甚至可以加装可见光相机完成点云与影像数据的融合采集；基座侧面预留通用USB、网口、电源充电接口，无需拆解设备即可完成数据导出、电池充电、外接存储设备等操作，接口位置做了内凹设计，避免外接设备时突出部分受到磕碰损坏。整套装置的走线全部隐藏在立柱内部，外部无裸露线缆，既避免了外业作业中线缆被勾挂导致的设备坠落风险，也提升了整体的防水防尘性能，适配长期外业作业的使用需求。

　　在实际作业逻辑上，这套装置既可以作为固定站扫描设备，在单个点位完成静态高精度扫描，也可以由作业人员背负完成步行移动扫描，配合SLAM算法完成大场景的连续点云采集，相比传统的全站仪、RTK测量设备，作业效率可提升10倍以上，尤其适合植被茂密的林区、结构复杂的地下管廊、地形起伏的山地矿区等人员难以密集到达的作业场景，无需作业人员逐点跑杆即可获取完整的场景三维数据。结构设计时还做了电磁兼容优化，激光雷达、IMU、数据处理单元之间做了屏蔽隔离，避免多模块同时工作时出现电磁干扰导致的数据漂移、丢帧等问题，保证采集到的点云数据精度满足测绘作业的规范要求。
