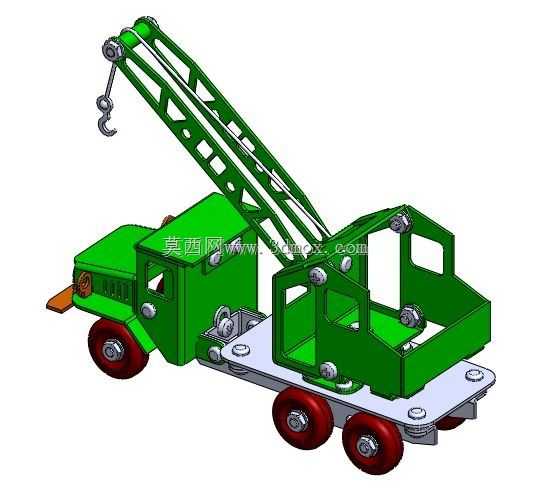

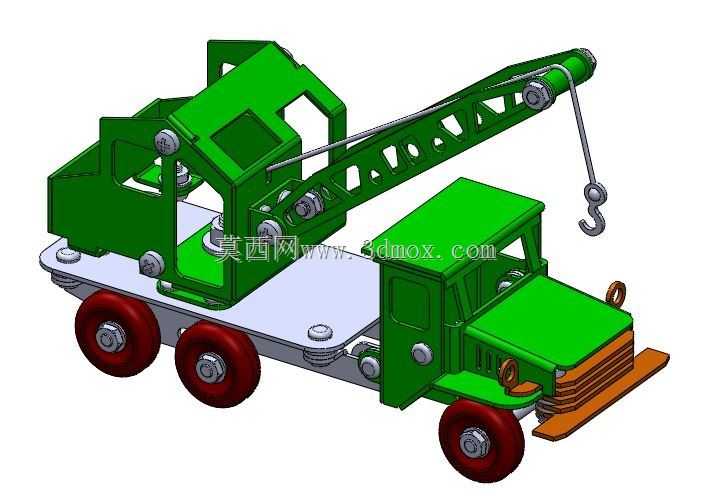

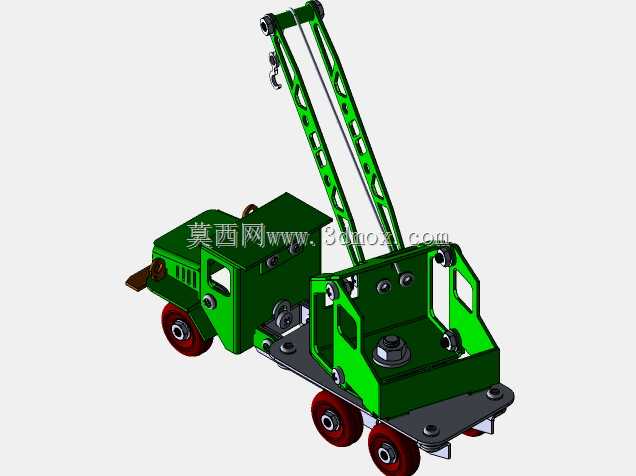

这款轮式起重作业小车采用全钣金拼接结构设计,所有结构件均通过板材折弯、冲孔、裁切工艺成型,无需额外铸造或注塑部件,整体装配逻辑完全贴合钣金加工的工艺特性,适合小批量手工制作或者教学演示场景使用。从实际应用场景来看,该结构既可以作为钣金工艺教学的实操案例,帮助初学者理解板材折弯公差、孔位对位、拼接间隙的控制要点,也可以作为桌面级起重演示教具,模拟小型轮式起重机的作业动作逻辑,甚至可以通过调整板材厚度、轴孔配合精度,改装为具备实际轻载起重能力的小型作业载具,用于工位间小重量工件的短距离转运。
从功能特性上看,整车分为行走底盘、驾驶室、回转起重作业台、伸缩吊臂四个核心模块。行走底盘采用前后轴非独立轮系布局,前轮为单轮转向预留结构,后轮为双轮承重布局,所有车轮均通过金属轴与底盘的翻边轴孔配合,无需额外轴承即可实现顺畅转动,底盘上平面预留了回转支承的安装孔位,可实现上部作业台360度水平回转,满足不同方向的起吊作业需求。驾驶室采用多块钣金件插接拼接,预留了车窗镂空结构,既还原了真实车辆的外形特征,也通过镂空结构降低了整体重量,同时减少了板材的裁切余料。上部起重作业台集成了吊臂安装支座、卷扬机构预留位,吊臂采用桁架式钣金折弯结构,通过多段板材拼接形成变截面臂架,臂架上预留了滑轮安装孔位,可通过穿装金属轴实现吊臂的俯仰角度调节,吊钩通过吊绳与臂架端部滑轮连接,可模拟真实起重机的起吊、变幅、回转全套作业动作。
设计思路上全程遵循钣金加工的工艺约束,所有折弯边均预留了合理的折弯止裂槽,避免板材折弯时出现开裂变形,所有拼接位置均采用自定位插接结构,相邻板材通过翻边卡扣与孔位配合实现预固定,仅需少量焊接或者紧固件即可完成整体装配,大幅降低了装配难度。在孔位设计上,所有轴孔的直径公差均按照普通钣金冲孔的精度等级设定,轴与孔的配合间隙控制在0.1-0.2mm之间,既保证转动部件的顺畅度,也避免间隙过大导致的结构晃动。外形尺寸方面,整车长度控制在200mm左右,宽度80mm,高度在吊臂平放状态下为70mm,吊臂最大仰角状态下总高度不超过180mm,整体安装边界紧凑,可放置于普通桌面进行操作演示,所有板材的下料尺寸均适配常规1mm厚度冷轧钢板的加工特性,折弯内R角统一设定为1mm,匹配常规折弯机的下模槽宽参数,无需特殊刀具即可完成全部折弯工序。
在结构细节处理上,车头前部的格栅采用多道平行折弯结构模拟真实车辆的进气格栅,既提升了外形还原度,也通过折弯加强了车头板材的结构刚度,避免薄板材出现变形。车轮采用板材叠压结构,通过多层圆形钣金片叠加形成轮辋厚度,中间预留轴孔,外侧可粘贴橡胶圈提升摩擦力,无需额外采购成品车轮即可完成行走机构的制作。吊臂的桁架结构通过在整块板材上裁切出三角形镂空,再沿纵向折弯形成箱型臂架,既保证了臂架的抗弯强度,也大幅降低了臂架自身重量,减少了回转支承部位的承重负载。底盘下部预留了足够的离地间隙,可适应不平整的桌面或者工作台面行走,前后轮的轴距设定为120mm,轮距设定为65mm,保证整车行走时的稳定性,在最大仰角起吊额定负载时不会出现倾翻。整个结构没有复杂的曲面造型,所有特征均为平面折弯与冲孔特征,建模过程中可直接通过钣金模块生成展开图,直接导入激光切割或者数控冲床即可完成全部板材的下料,无需后续二次加工,非常适合钣金加工从业者作为练手案例,也适合机械专业学生作为钣金工艺课程的设计作业参考,通过实际制作可以直观理解钣金结构从三维建模到展开下料、折弯装配的全流程工艺要点,理解结构设计与加工工艺之间的匹配逻辑,避免设计出无法通过常规钣金工艺实现的结构特征。
