多层框架式连续垂直物料提升输送结构

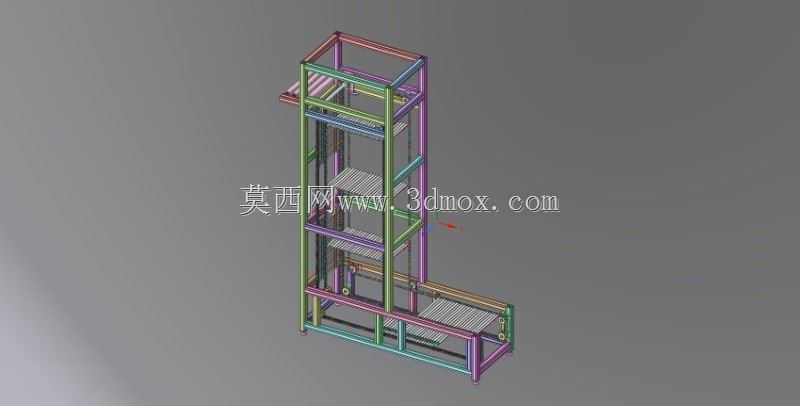

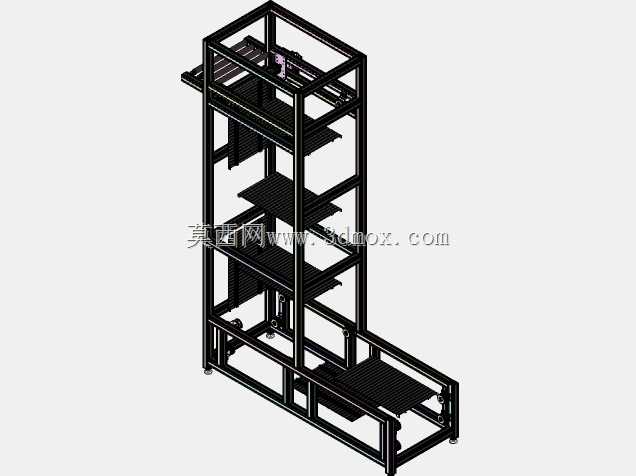

　　这套连续式垂直输送结构，主要面向生产车间不同楼层、不同高度工位之间的散件、包装箱、工装托盘的连续转运需求，相比传统单轿厢往复式提升设备，它能实现不间断的物料输送，不存在轿厢返程的空等时间，单位时间内的物料输送效率能提升40%以上，尤其适配电子组装、轻工包装、食品加工这类产线节拍快、上下游工位物料流转频次高的生产场景。从结构设计逻辑来看，整体采用方通焊接搭建的立式框架作为承载主体，框架立柱、横撑的排布完全围绕输送路径的受力点做布局，四根主立柱沿设备四角垂直布置，每层横撑除了连接固定立柱保证框架整体刚性之外，还预留了输送导轨、驱动组件、承载托盘的安装基准面，框架底部设置了可调脚杯与地面预埋钢板连接，既可以抵消地面不平整带来的安装误差，

　　也能在设备高速运行时减少整体晃动，避免输送过程中物料偏移掉落。设备的输送执行部分采用多组循环运转的承载托盘结构，托盘随链条沿框架内部的封闭轨道做循环运动，在设备下部的进料端，上游输送线将物料输送至等待位，托盘运转至进料位置时刚好承接物料，随后沿垂直轨道向上提升，到达上部出料端时，托盘沿轨道做水平转向，将物料平稳推送至下游的出料输送线上，空托盘则沿框架另一侧的返程轨道向下回到进料端，完成整个输送循环，整个过程不需要额外的顶升、移栽机构，靠轨道的导向就能完成物料的上下料动作，结构故障率比带移栽机构的提升设备低很多。在安装边界的考量上，这类设备的占地宽度仅比输送物料的最大宽度宽出400mm左右，占地长度根据提升高度适配，

　　不需要在楼层顶板开设大尺寸的吊装洞口，仅需要预留对应输送通道的开口即可，安装时可以分段拼装框架，不需要大型吊装设备进场，适合在已经投产的老旧车间内做改造加装，不会对现有车间布局造成过大改动。设计过程中需要重点关注轨道的拼接精度，尤其是垂直段与水平转向段的衔接位置，必须保证轨道接缝处的平滑过渡，避免托盘运行到接缝位置出现卡滞、晃动，链条的张紧机构设置在框架底部，采用螺杆调节式张紧结构，日常维护时不需要拆解上部结构就能完成张紧度调整，驱动单元布置在设备顶部的框架平台上，采用减速电机直接驱动主动轴，传动路径短，传动效率损失小，同时顶部平台预留了检修空间，维护人员可以通过设备侧面的爬梯到达顶部平台完成驱动组件的检修保养。另外，

　　框架的外围可以根据车间的安全防护要求加装透明亚克力护板或者金属防护网，避免运行过程中人员肢体误入输送区域，护板采用快拆式安装结构，日常清理设备内部积尘、排查卡滞故障时可以快速拆卸，不需要动用专用工具。在物料适配性上，托盘的承载面可以根据输送物料的外形做定制调整，比如输送纸箱类软包装物料时可以在托盘表面贴防滑胶皮，输送工装托盘时可以在托盘上设置定位销，保证物料在提升过程中不会出现滑移，设备的运行速度可以根据上下游产线的节拍做无级调整，最快运行速度可以适配每分钟12米的线体节拍，完全能匹配大部分轻工制造、电商仓储的物料流转需求。相比传统的货梯类提升设备，这套结构不需要配备专门的操作人员，能完全融入自动化产线的控制系统，通过光电传感器检测物料位置，实现全自动的连续输送，不需要人工干预上下料动作，能大幅降低车间层间物料转运的人工成本，同时设备整体的运行噪音控制在65分贝以内，不会对车间的作业环境造成噪音污染。
