三相2匹法兰安装式电动马达三维设计

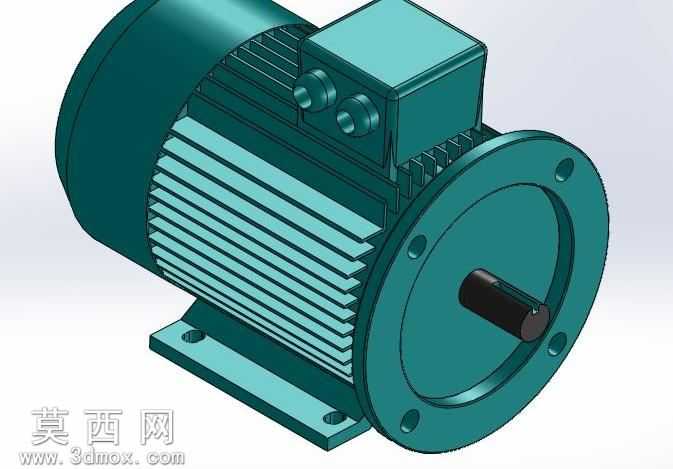

本作品为三相2匹电动马达的三维数字化设计成果，建模阶段严格遵循工业电机的实际生产尺寸规范，完整还原了异步电动机的全部核心结构。首先从电机的核心安装基准前端法兰端盖开始建模，精准绘制法兰上的安装定位孔、止口配合面的尺寸参数，保证法兰端面与输出轴的垂直度公差符合工业安装标准，输出轴部分还原了键槽结构、轴伸长度与轴径的配合尺寸，还原真实电机的动力输出连接特性。机座部分采用散热筋一体化结构设计，逐根绘制沿机座轴向均匀排布的散热鳍片，还原散热筋的高度、厚度与排布间距，既保证模型外观与真实铸铁机座一致，也还原了电机工作时的散热结构逻辑，机座底部的安装脚座同步建模，预留了底脚安装孔位，兼顾法兰安装与底脚安装两种安装形式的结构呈现。顶部的接线盒部分单独建模，还原接线盒的腔体结构、盒盖配合面以及接线盒上的电缆进线接头结构，接线盒与机座的连接位置、密封贴合面都做了精细化处理，还原电机电气接线部分的结构特征。建模过程中对各部件的装配关系做了严格约束，输出轴与端盖轴承位的同轴度、定子腔与转子的配合间隙都按照真实电机的装配公差做了参数化设定，避免出现结构干涉问题。材质渲染阶段，机座、端盖、接线盒部分采用工业电机常用的青绿色锤纹漆材质，调整材质的粗糙度与反光度还原铸铁机座喷漆后的哑光质感，输出轴采用45号钢调质后的金属材质，还原金属轴件的细腻金属光泽，安装孔位做了倒角与发黑处理的材质区分，散热筋的缝隙处做了轻微的阴影处理，增强模型的结构层次感。整体设计思路围绕工业常用低压三相异步电机的通用结构展开，既保证外观的高度还原，也兼顾内部装配结构的合理性，可用于机械设计教学、设备装配演示、动力元件选型参考等场景，模型结构完整，细节丰富，能够直观展现电动马达的外部结构特征与安装接口参数。
