1Kw功率交流伺服电机三维结构设计

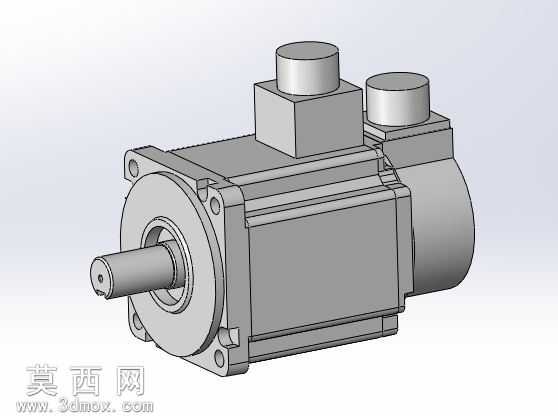

本作品为1Kw额定功率的交流伺服电机三维建模成果，建模过程严格遵循工业伺服电机的实际生产尺寸规范，在主流三维机械设计软件中完成全参数化建模，所有特征均保留可编辑参数，方便后续根据不同功率、安装尺寸需求做参数化调整。建模阶段首先从输出轴结构入手，精准还原了带键槽的电机输出轴、前端法兰安装面的定位孔、止口结构，确保安装配合尺寸的公差符合工业通用安装标准；机身主体部分采用拉伸加倒角的特征构建，还原了伺服电机机身的散热筋结构，既保证外观还原度，也对应实际产品的散热结构设计。机身上方的两个接线端子座分别对应动力接线与编码器接线端口，建模时还原了端子座的凸台结构、安装定位边，后端的编码器端盖也做了等比例还原，端盖与机身的配合止口、固定螺丝孔位都按照实际装配关系做了对齐约束，整体模型的装配关系完全符合真实伺服电机的装配逻辑，不存在干涉问题。材质渲染阶段，为机身主体赋予了哑光工业灰的金属漆材质，输出轴部分赋予了亮面抛光钢材材质，安装法兰边缘做了轻微的倒角高光处理，接线端子座部分采用稍深的灰黑色工程塑料材质，渲染时采用柔和的工业产品打光方案，避免过强的反光遮挡结构细节，同时通过环境光遮蔽效果凸显出散热筋、安装孔、端盖配合缝等细微结构，让整体渲染效果贴近真实工业产品的展示效果。设计思路上，这款1Kw交流伺服电机属于工业自动化场景常用的动力执行元件，建模时优先保证安装尺寸的准确性，所有安装孔位、轴径、法兰尺寸都对应通用伺服电机的安装规范，可直接用于自动化设备的整机装配模拟、运动仿真场景，模型内部也预留了转子、定子等内部结构的建模空间，后续可拓展做内部结构的拆解展示、工作原理演示等用途，整体模型布线规整，没有冗余的几何特征，文件轻量化程度高，可兼容多类三维软件打开使用，适用于设备方案展示、教学演示、整机装配模拟等多种场景。
