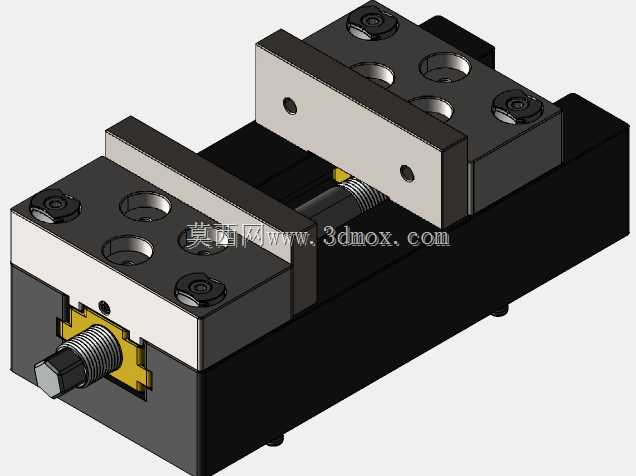

适配三轴数控机床的模块化4英寸CNC虎钳

　　在三轴数控铣床的日常加工场景里，主轴端面到工作台面的行程余量往往被常规虎钳吃掉一大块，不少小尺寸零件加工时甚至会出现主轴与虎钳固定钳身干涉的问题，尤其是加工带侧向特征的小型结构件时，普通台虎钳的固定钳口高度、夹持位置局限性会直接导致部分工序无法一次装夹完成，需要二次找正甚至拆分工序，大幅降低加工效率，也容易引入装夹定位误差。这套模块化4英寸虎钳的设计初衷，就是针对三轴机床的Z向行程紧凑的痛点，把整体床高控制在2英寸，尽可能压缩夹具自身占用的Z向空间，让主轴与立柱之间的狭小间隙得到充分利用，避免夹具与主轴套筒、主轴端面的硬干涉，最大化释放机床的有效加工行程。

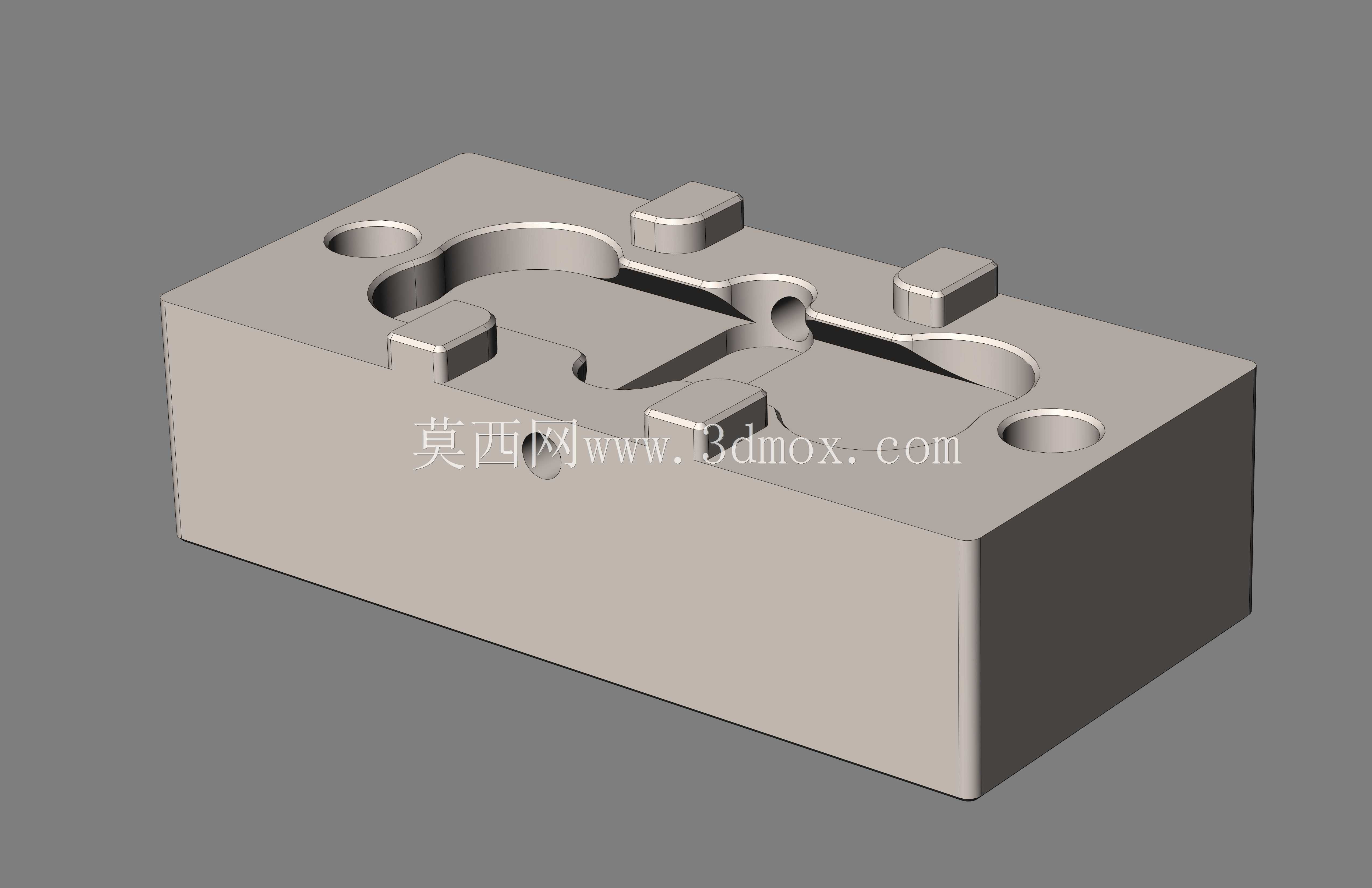

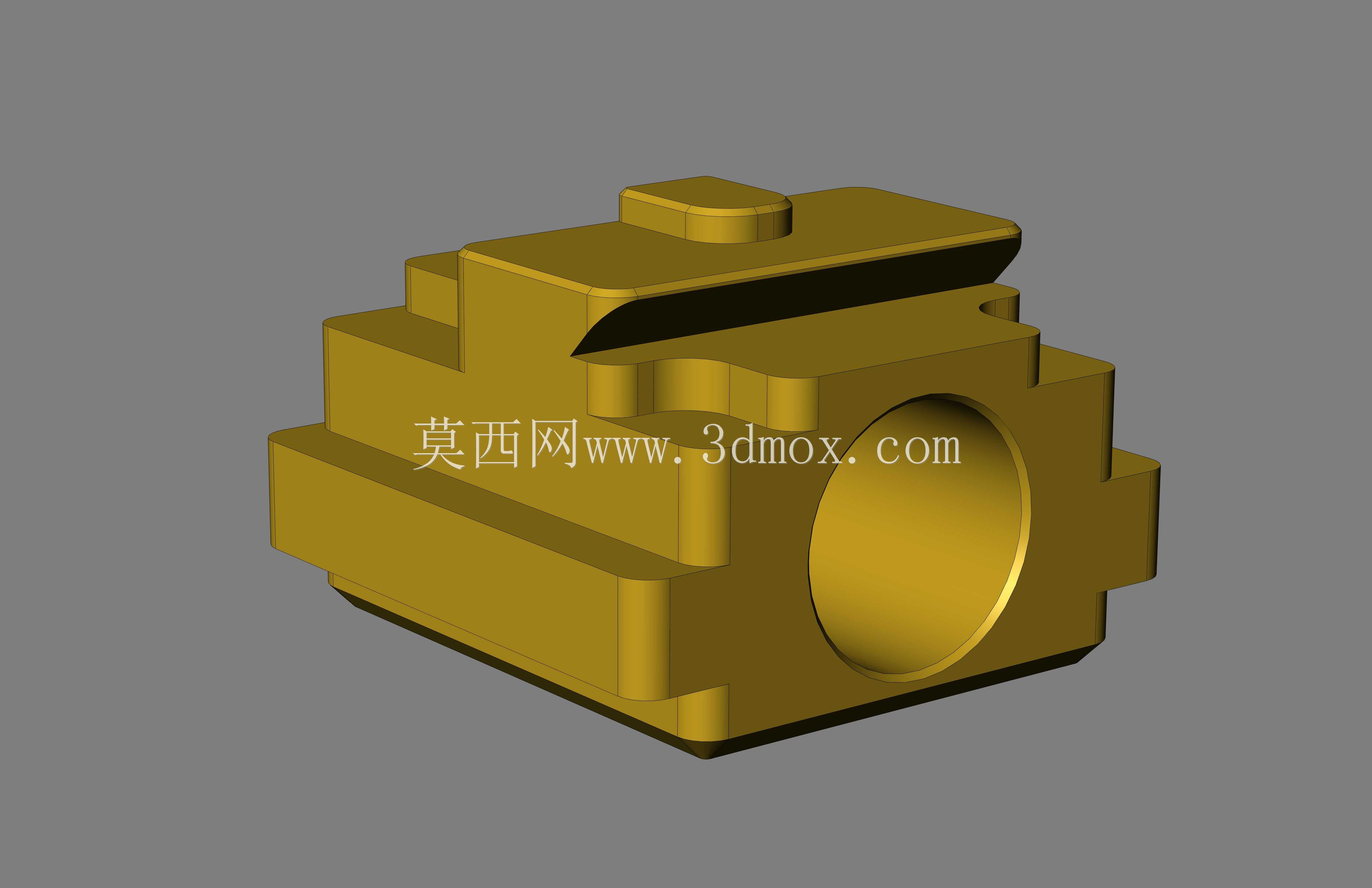

　　从功能配置来看，这套虎钳采用模块化钳口设计，提供两种卡爪配置选项，第一种是VersaGrip卡爪，适合夹持常规毛坯件、带不规则表面的型材，卡爪的齿形结构能在较小的夹紧力下提供足够的夹持摩擦力，减少零件装夹时的压痕深度；第二种是硬化卡爪与铝制软卡爪的组合，硬化卡爪适合夹持硬度较高的钢件、淬火预处理坯料，长期使用不会出现钳口磨损塌陷的问题，铝制软卡爪则可以根据待加工零件的外形自行铣削成型，实现异形零件的仿形夹持，保证装夹同轴度与定位精度，尤其适合批量小件的精密加工。钳口的固定方式也做了适配性设计，既可以用销钉将前钳口完全锁死，作为固定钳口使用，满足常规定位夹持需求；也可以拆除销钉，让钳口能够在Y轴方向的任意位置实现零件夹紧，这种非自动定心的夹持模式，能够适配不同宽度的异形零件装夹，不需要调整钳口的固定安装位置，就能快速切换不同尺寸零件的装夹作业。

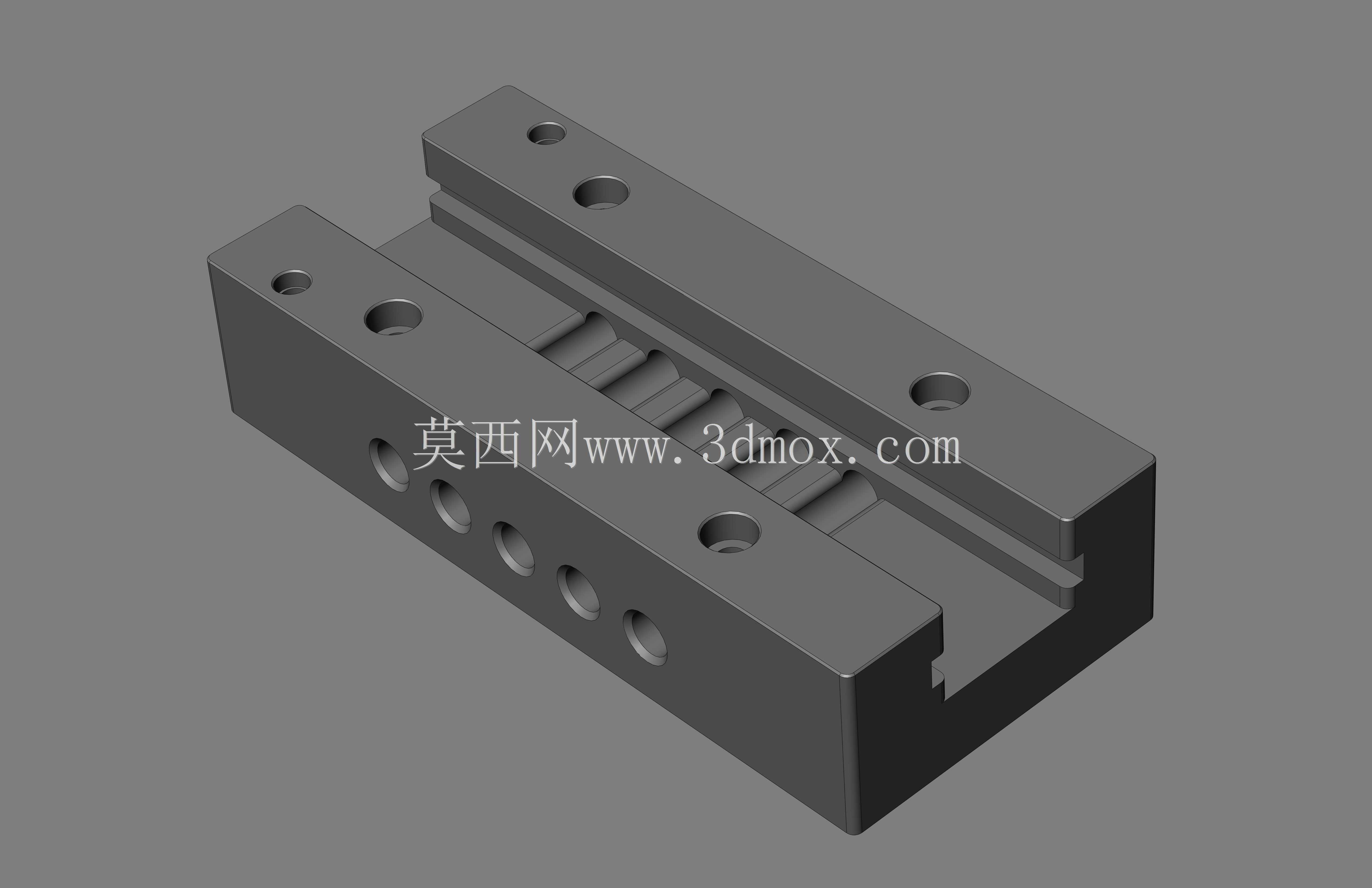

　　整套虎钳的所有受力结构件均采用球墨铸铁加工成型，材料本身的减震性能优于普通钢材，能够在重切削加工时吸收部分切削振动，减少振刀纹的产生，提升加工表面质量，同时球墨铸铁的刚性足够，长期承受大夹紧力不会出现钳身变形，保证夹具的长期精度保持性。设计中还加入了可逆颚板结构，用户可以根据加工需求更换不同形式的颚板，搭配软颚板使用时，能够实现更高的装夹适配性，比如加工薄壁零件时，可以更换为带大接触面的软颚板，降低单位面积的夹紧压力，避免薄壁件装夹变形。

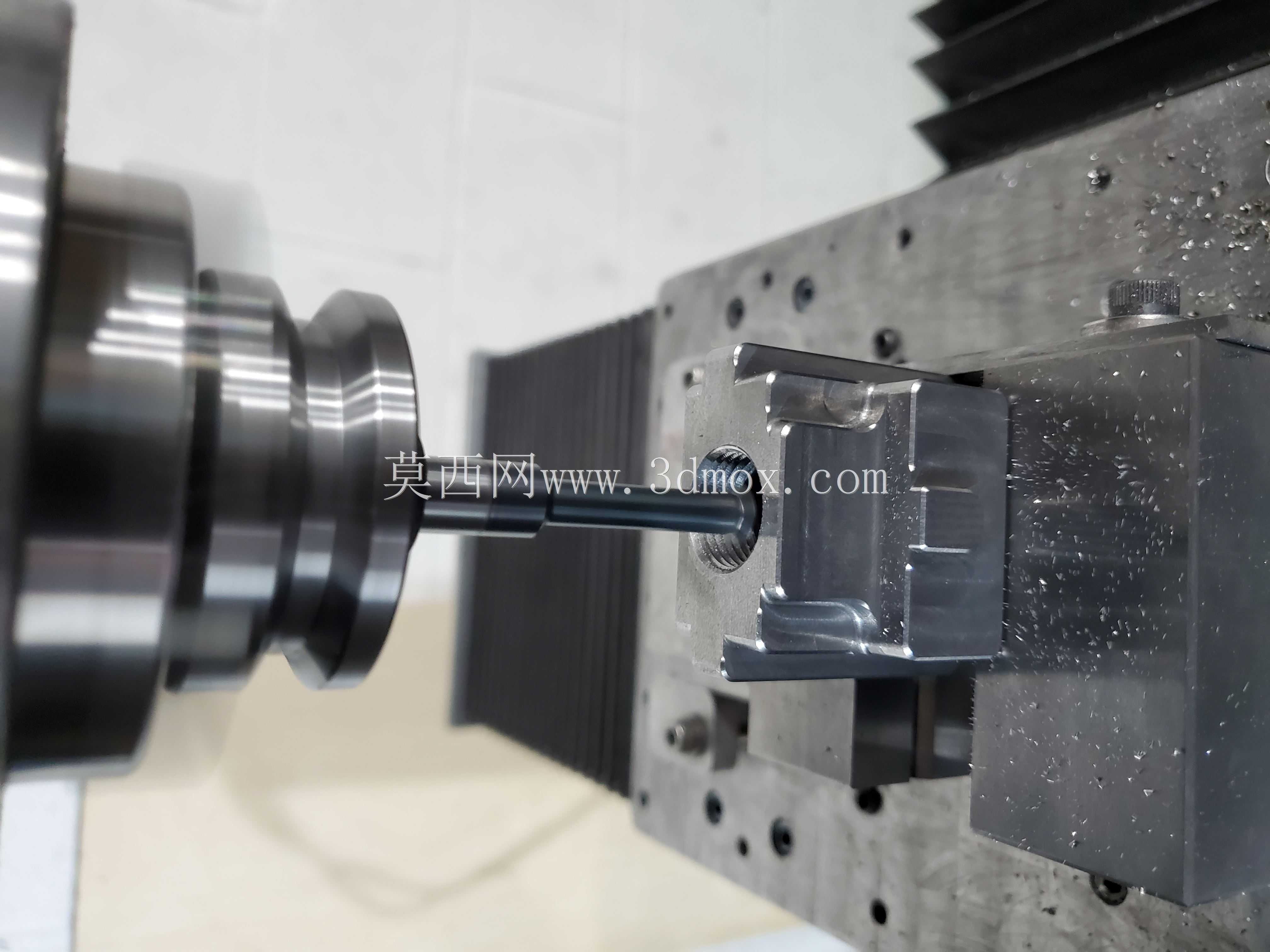

　　从安装边界来看，这款虎钳的钳口标准宽度为4英寸，能够覆盖三轴加工场景下绝大多数小型零件的夹持需求，2英寸的低床高设计，让Z轴行程较短的小型三轴机床也能装夹更高的毛坯料，不需要额外加高垫块就能完成零件的全行程加工，减少了工装叠加带来的刚性损失。虎钳的底座安装孔位适配常规机床工作台的T型槽间距，不需要额外制作过渡连接板就能直接固定在工作台上，安装找正的流程和普通机用虎钳一致，不会增加操作人员的装夹调试难度。在实际加工应用中，这套虎钳既可以用于单件小批量的零件打样加工，通过快速更换不同卡爪适配不同材质、不同外形的坯料，减少工装准备时间；也可以在批量生产中配合定制软爪，实现零件的快速定位装夹，保证每一件零件的装夹位置一致性，降低批量加工的尺寸离散度。针对加工中常见的排屑问题，虎钳的滑动配合面都做了避让槽设计，切削碎屑不会轻易嵌入滑动导轨面，日常维护只需要常规清理表面切屑、定期加注润滑脂即可，不需要频繁拆解清理内部积屑，能够适应车间多油污、多切屑的加工环境。
