适配8mm柄钻头紧凑型旋转拉刀结构

　　在机加工孔加工工序的实际场景里，这类紧凑型旋转拉刀主要配套立式加工中心、数控镗铣床的主轴锥孔使用，解决常规钻孔、铰孔工序中刀具装夹后同轴度偏差、轴向载荷承载不足导致的孔壁粗糙度差、孔径超差、刀具崩损的常见问题，尤其适合小规格深孔加工、有色金属件精密孔加工的工位使用，相比普通弹性刀柄，它的结构集成度更高，径向占用空间更小，能适配夹具避让空间有限的多工位加工场景。

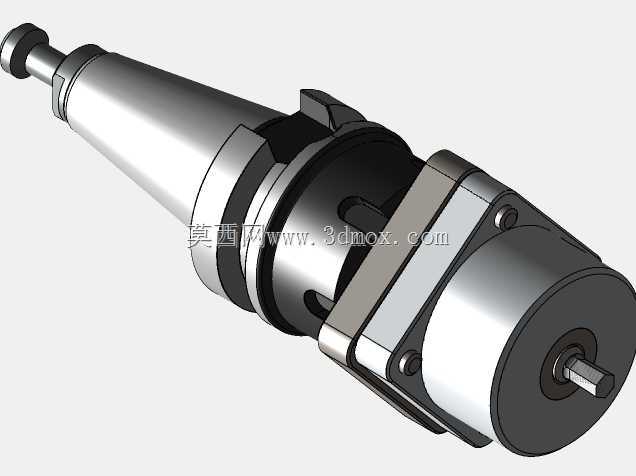

　　从实际功能配置来看，这款拉刀的前端设置5/8in内径径向轴承，直接靠近刀具装夹端，能够抵消主轴高速旋转时产生的径向跳动量，把刀具切削端的径向圆跳动控制在极小范围内，避免加工出的孔出现锥度、椭圆度超差的问题；后端配置12mm内径角接触轴承，主要承担钻头进给时产生的轴向切削载荷，角接触轴承的接触角设计可以同时承受径向与轴向的复合载荷，避免轴承在大进给量切削时出现过早磨损、游隙增大的问题。结构上专门设置的定位螺钉，是现场调试时用来微调拉刀尖端跳动量的结构，操作人员可以在装刀后通过打表检测刀尖跳动，微调对应位置的螺钉，修正装配累积误差带来的跳动偏差，不需要拆解整个刀柄重新装配，大幅缩短调机准备时间。

　　设计思路上完全围绕紧凑化、高刚性的需求展开，锥柄部分采用标准机床主轴连接锥度，保证和主轴的配合贴合率达到装夹要求，锥柄尾部的拉钉结构适配机床主轴的拉爪机构，装夹后可以实现足够的拉紧力，避免高速旋转时刀柄松动。整体外壳采用阶梯式圆柱结构，从锥柄端到轴承安装段的直径逐步过渡，既保证了轴承安装位的壁厚足够，满足刚性要求，又尽可能缩小了前端外径，避免加工箱体类零件的内腔孔时，刀柄和工件内腔壁发生干涉。轴承安装位的公差配合经过严谨核算，径向轴承采用过渡配合安装，保证旋转精度的同时方便后期维护更换，角接触轴承采用成对预紧的安装方式，消除轴承轴向游隙，提升整体刚性。

　　从安装边界尺寸来看，锥柄部分的长度符合标准刀柄的悬伸要求，整体悬伸量控制在合理范围内，避免悬伸过长导致的刚性下降、振刀问题；前端装夹8mm柄钻头的夹头位置，同轴度和锥柄基准轴线的偏差控制在微米级，保证刀具装夹后的旋转精度。整体最大外径没有超过同规格普通刀柄的外径尺寸，不需要对机床的刀库、换刀机械手行程做额外调整，可以直接纳入现有刀库的自动换刀流程，适配批量加工的自动化生产需求。在实际加工使用中，这款拉刀可以适配高速钢钻头、硬质合金钻头的装夹使用，无论是干式切削还是加注切削液的湿式切削场景，结构上的密封设计都可以避免切削液、金属切屑进入轴承腔内部，延长轴承的使用寿命，减少日常维护的频次。和常规的ER刀柄相比，它的轴承支撑位置更靠近切削端，等效悬臂长度更短，同等切削参数下的振刀幅度更小，可以适当提升进给量，提升单孔加工的效率，同时加工出的孔壁粗糙度更稳定，减少后续铰孔、珩磨的工序余量，降低整体加工成本。
