600级电动直升机动力机架结构设计

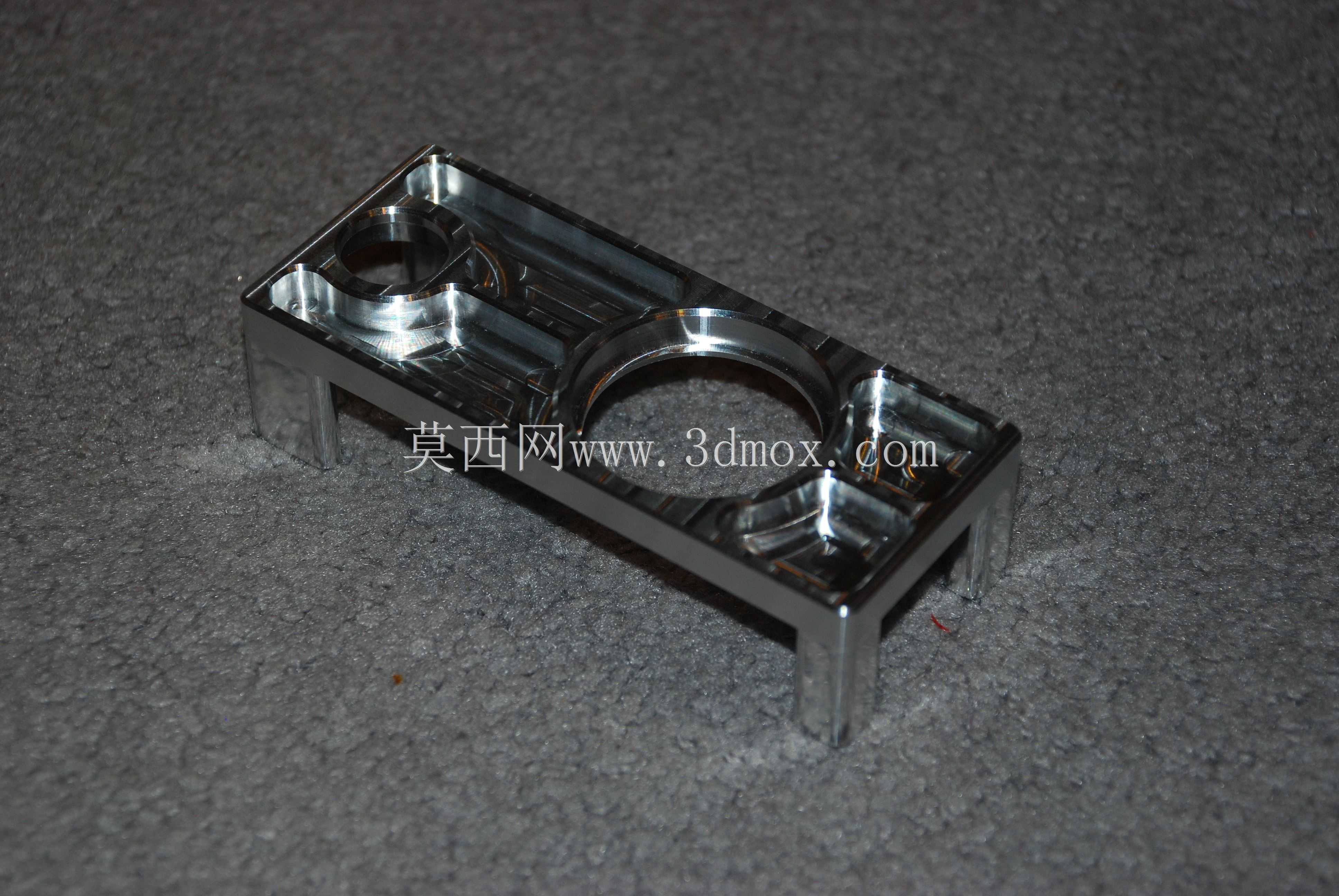

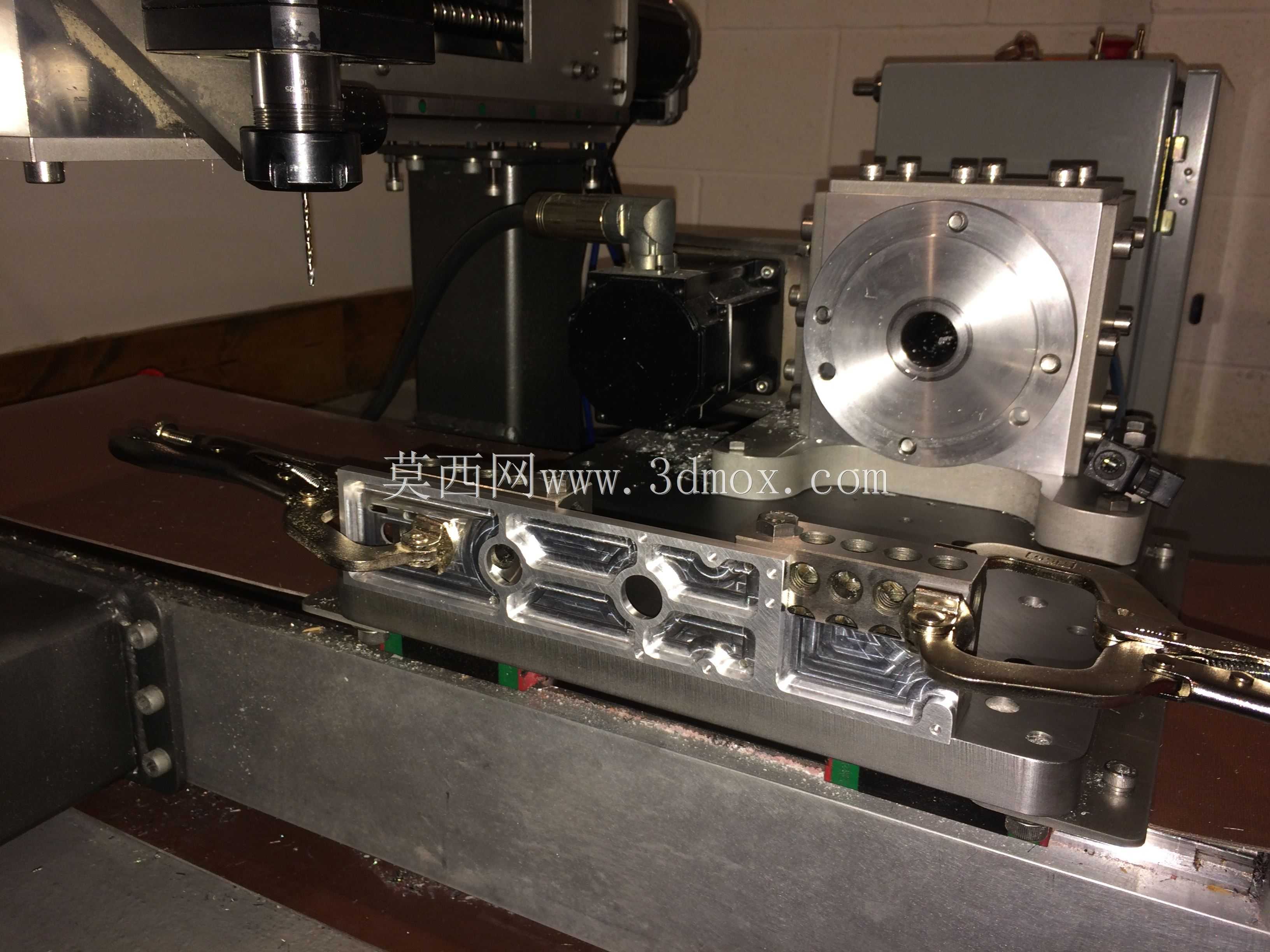

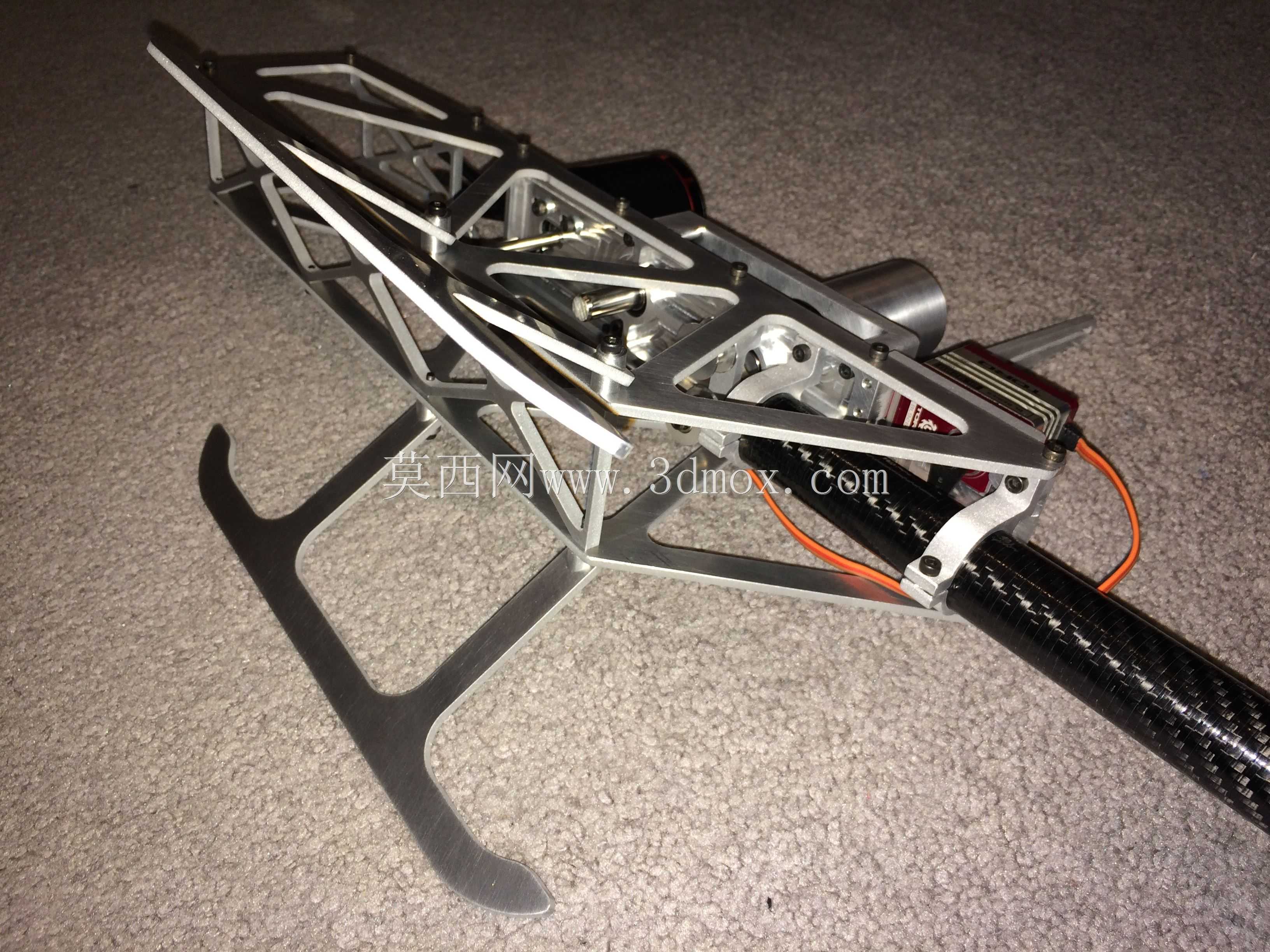

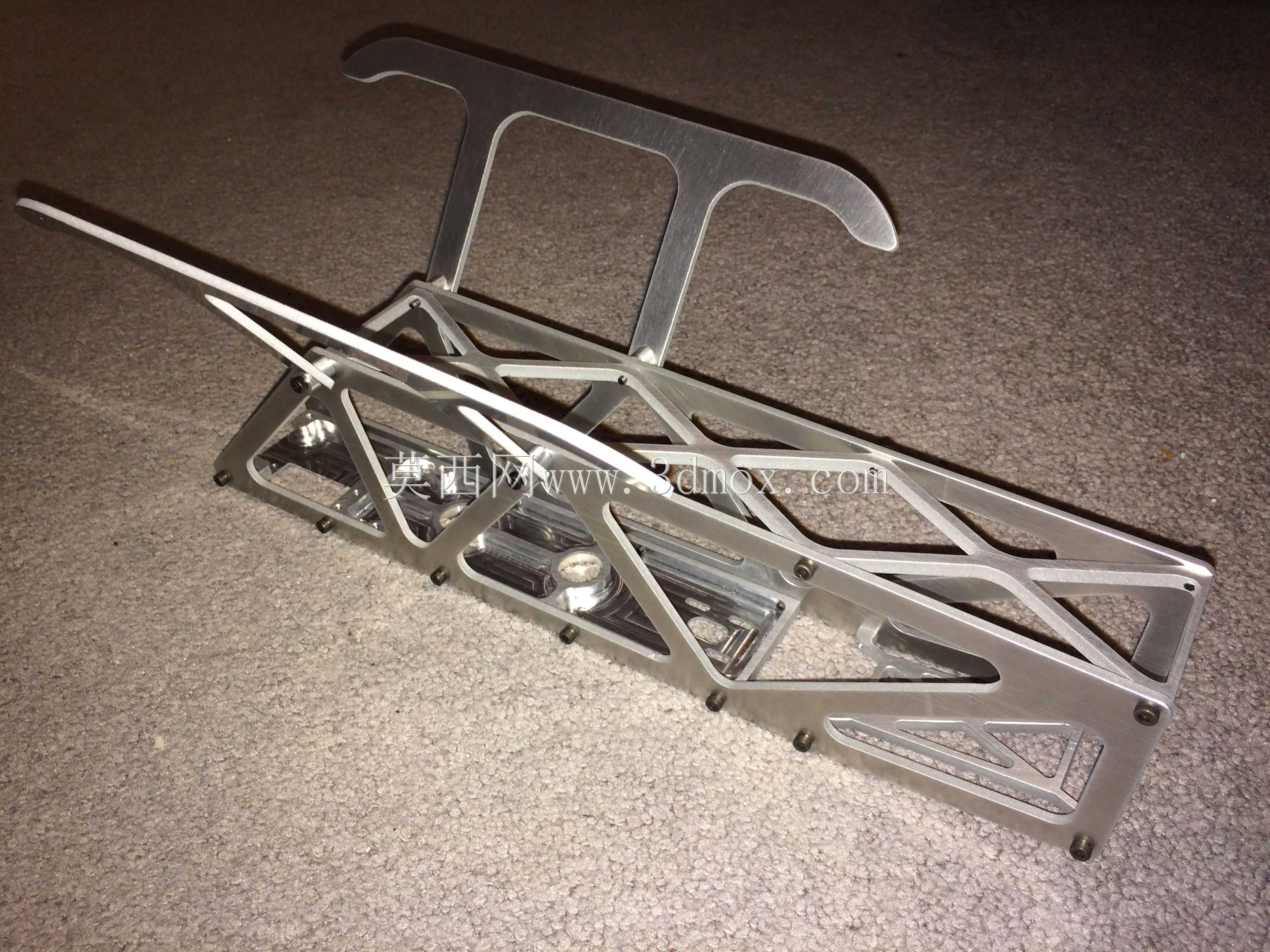

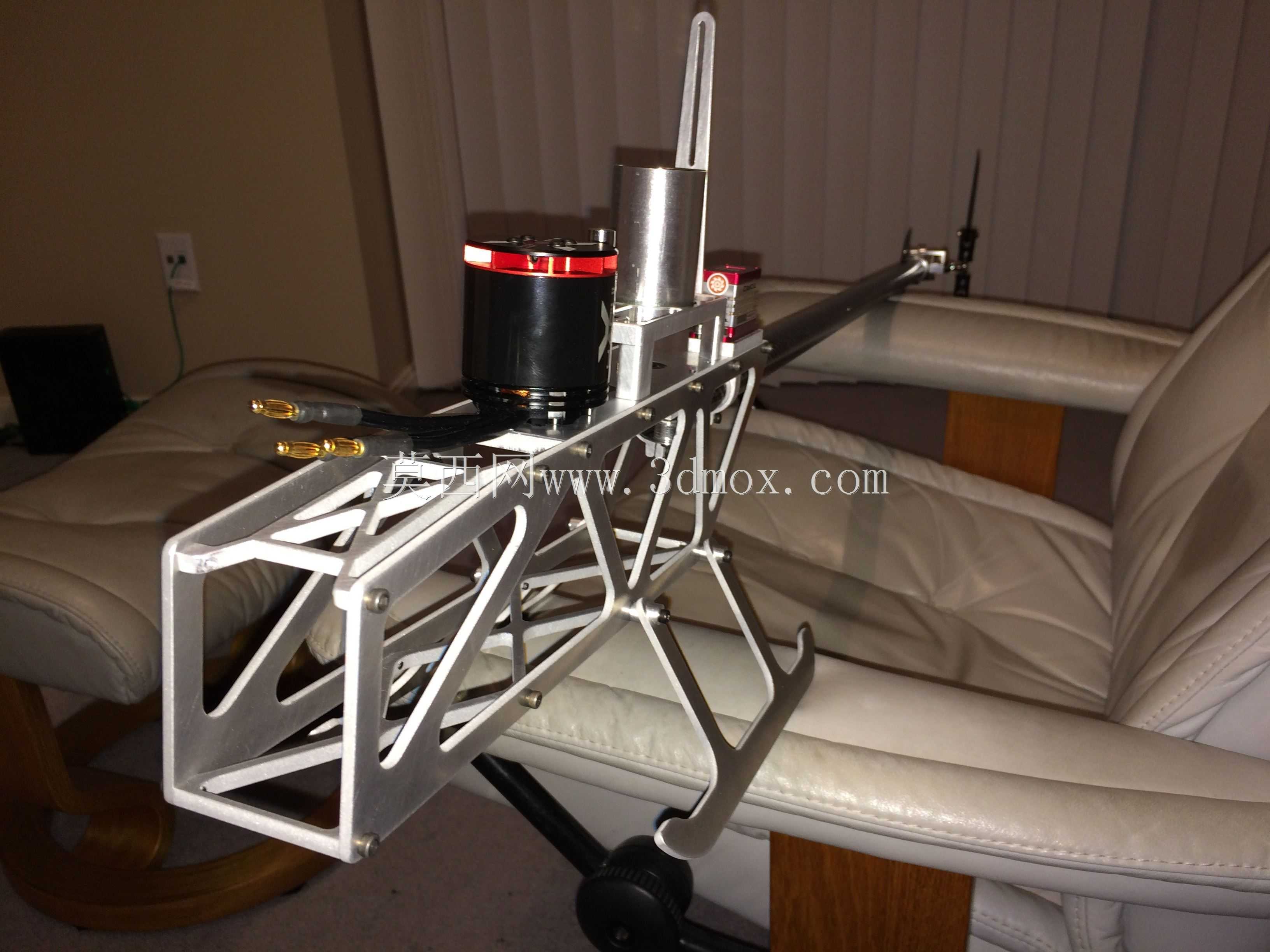

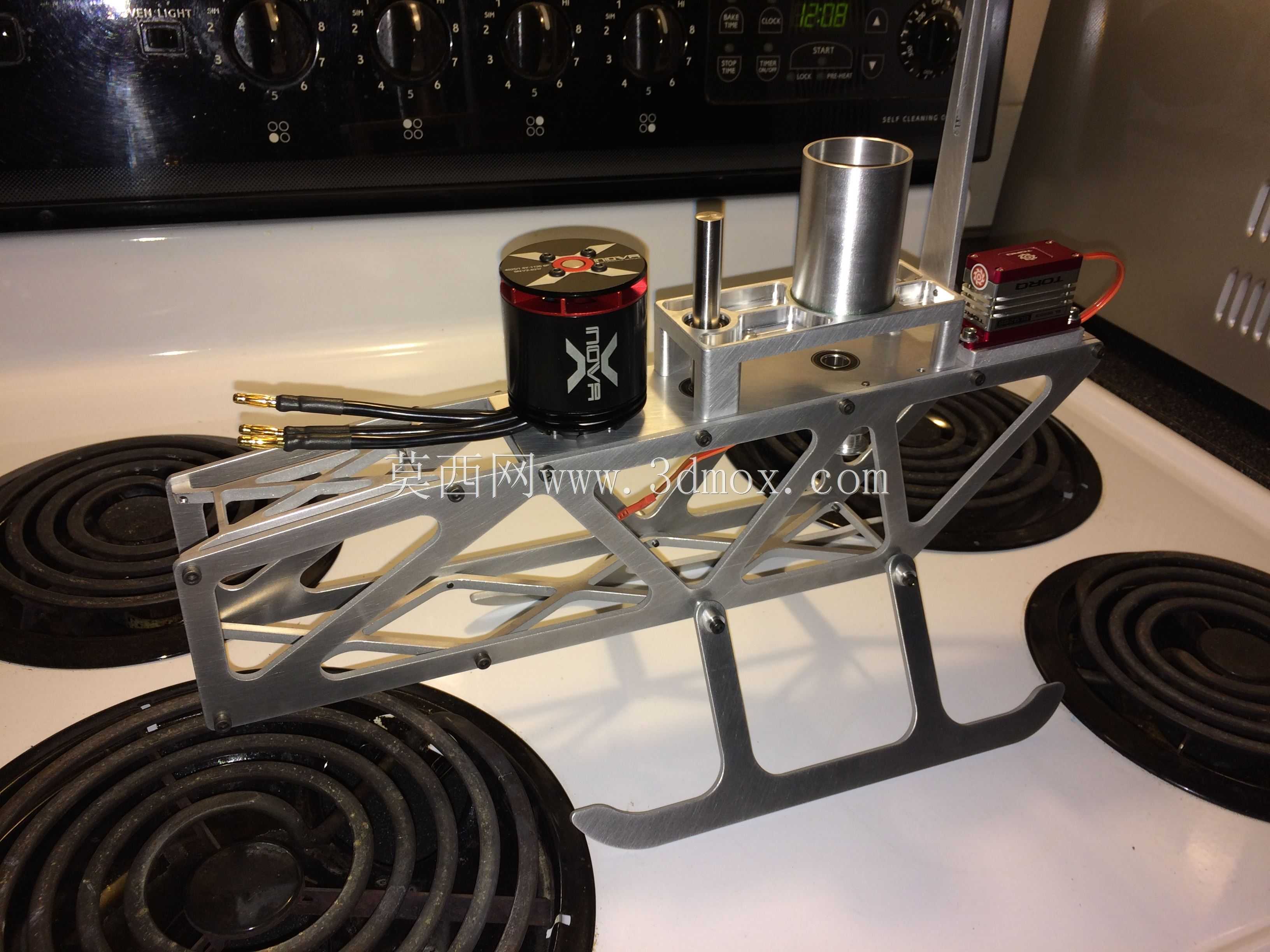

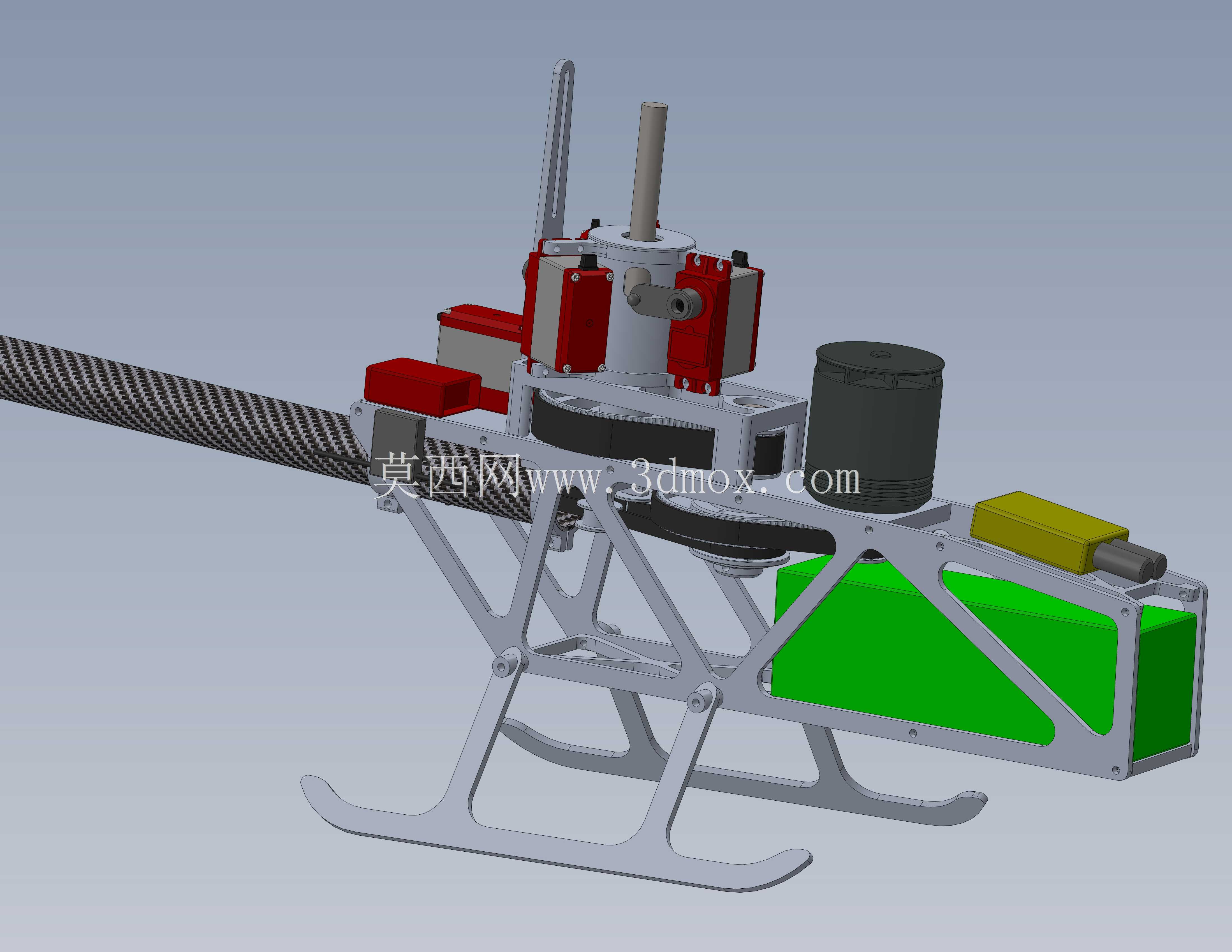

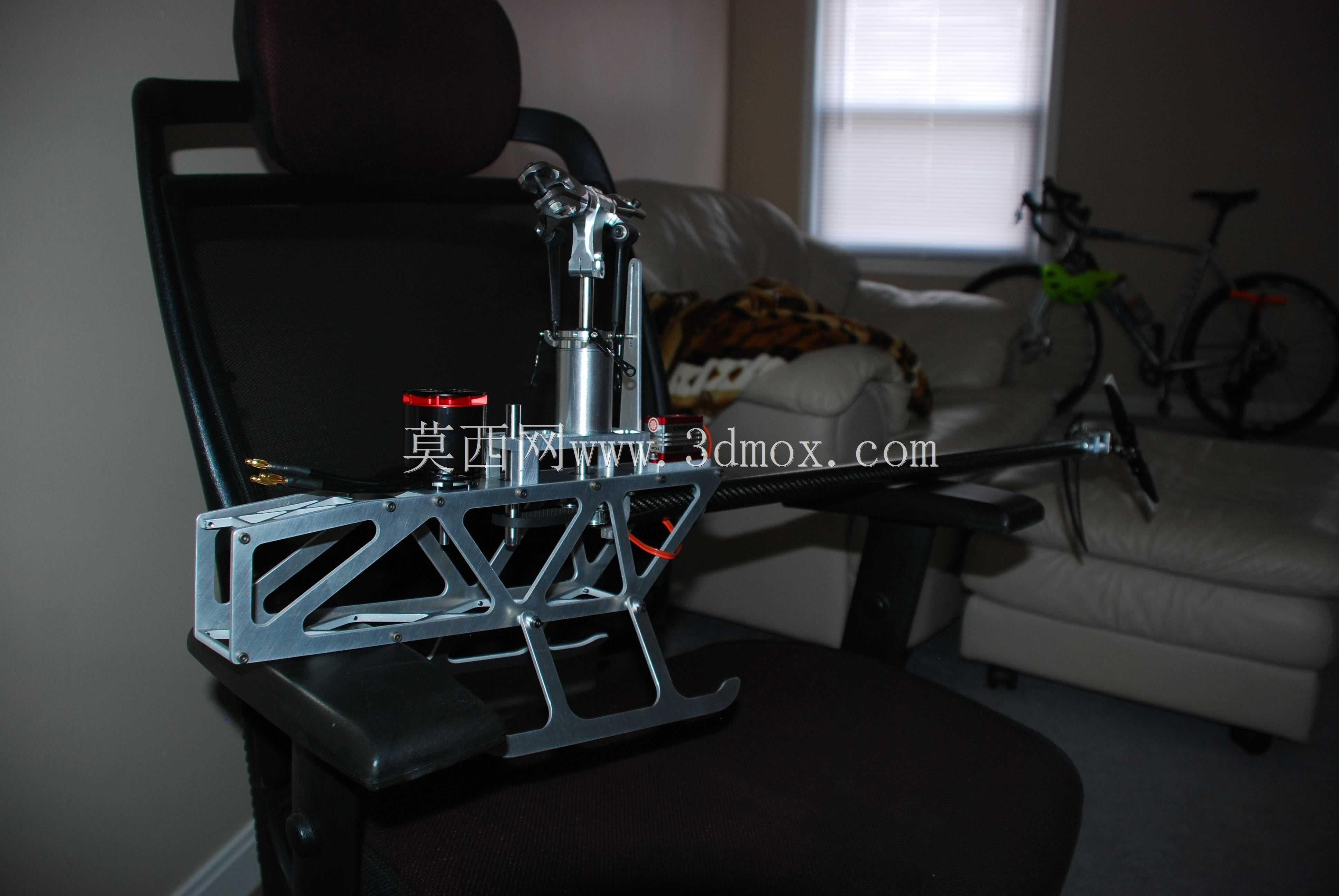

该结构为600级电动无人直升机的核心承载机架总成，主要面向工业级航模作业、低空巡检、轻载航拍挂载等应用场景，可适配农林植保小载荷喷洒、电力线路巡检、地理测绘航拍等实际作业需求，为整套飞行动力系统提供稳定的安装承载与传动支撑。整套结构围绕6S规格5000mAh动力电池的安装空间展开布局设计，在机架中部预留了规整的电池安装舱位，可适配常规规格的锂聚合物动力电池，电池舱采用三角加强筋的框架式结构，既能够在飞行过程中对电池形成可靠的侧向防护，避免飞行姿态变化或轻微剐蹭时电池出现移位、磕碰损伤，也能通过镂空框架结构为电池工作提供充足的散热空间，避免大电流放电时热量堆积影响电池工作寿命。动力传动部分采用双皮带传动结构设计，通过两级皮带减速实现12:1的总传动比，可将高转速电机的输出动力平稳传递至主旋翼轴，相比传统齿轮直传结构，皮带传动具备运行噪音低、冲击缓冲能力强、维护更换便捷的优势，能够有效抵消旋翼变距时产生的载荷冲击，提升动力输出的平顺性，降低传动系统的共振风险。机架的动力安装位可兼容全尺寸标准伺服舵机以及1100千伏功率级的外转子无刷电机，安装孔位采用通用标准化设计，无需额外打孔改装即可完成主流航模配件的装配适配，大幅降低组装调试的难度。机架下部采用滑橇式起落架结构，通过多组铰接点位与主框架连接，起落架采用弧形落地脚设计，具备良好的弹性形变能力，能够在降落时有效吸收落地冲击，保护机架上搭载的精密电子元件与动力部件，同时滑橇式结构无需额外收放机构，整体重量更轻，也能在不平整的野外起降场地提供稳定的支撑。整套机架采用轻量化桁架式结构设计，在保证结构强度满足大机动飞行载荷要求的前提下，尽可能削减非承重区域的材料用量，降低整机自重以提升载荷能力与续航表现，各部件的安装边界经过精准校核，传动部件、舵机、电池、电调等组件的安装位置互不干涉，布线通道预留充足，可实现规整的线路排布，避免飞行过程中线路与运动部件发生剐蹭引发故障。
