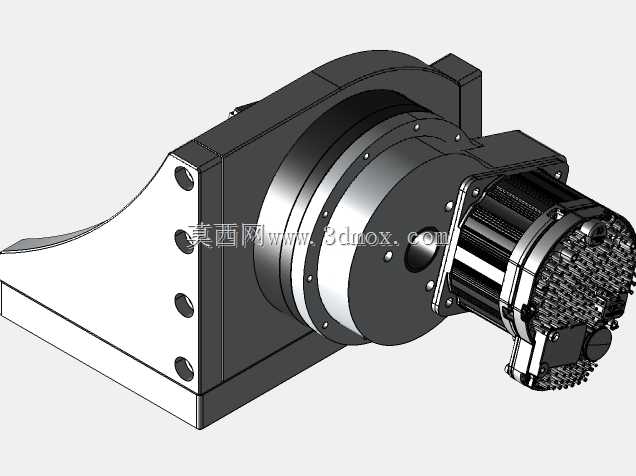

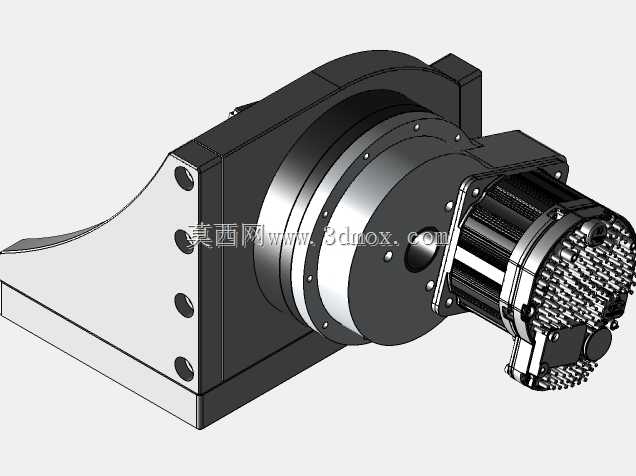

带通孔支架的50:1谐波传动回转装置

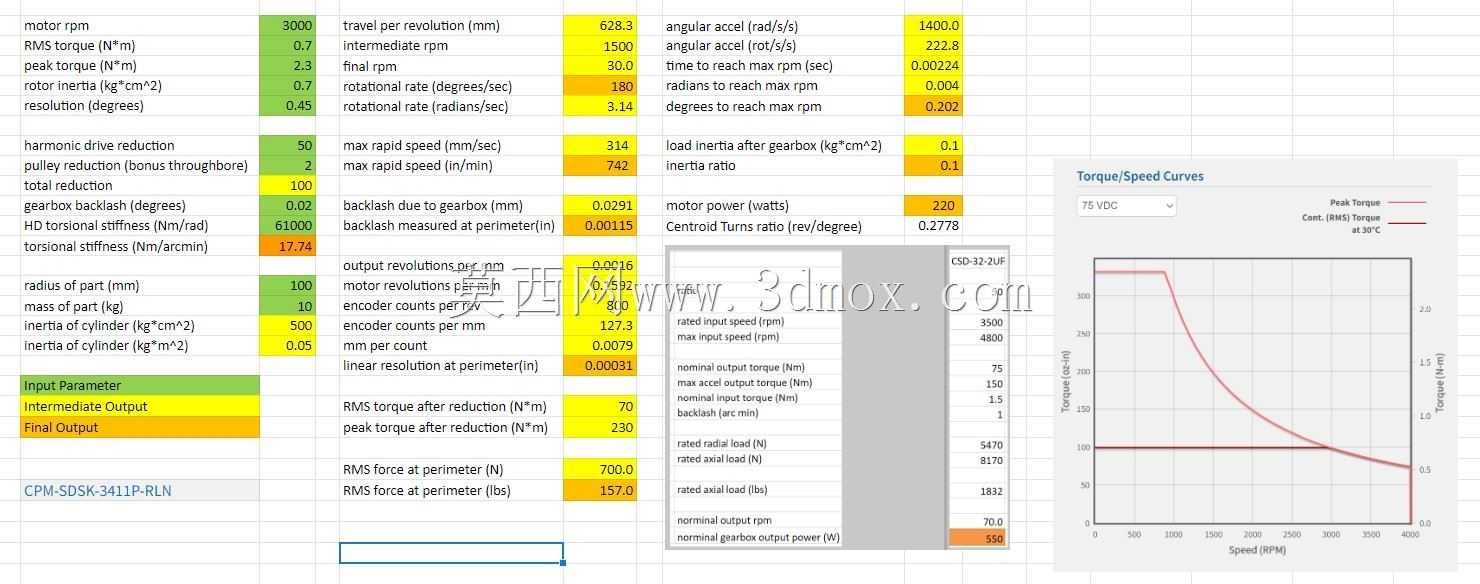

　　在精密机加工的四轴转台应用场景里，这类带中心通孔的谐波传动结构是解决长轴类零件贯穿装夹痛点的核心方案，很多做小型CNC第四轴改装的工程师都遇到过普通谐波减速器输出端无通孔、长料无法穿过主轴装夹的问题，这个结构刚好针对性解决了这个需求。输出端集成的交叉滚柱轴承可以同时承受径向、轴向以及倾覆力矩，不需要额外搭配支撑轴承组就能直接挂载卡盘或者工装夹具，大幅缩减了整个回转单元的轴向安装尺寸，对于小型桌面级加工设备的紧凑布局来说非常友好。传动比设定为50:1的谐波减速，刚好匹配常用伺服电机的输出转速区间，能把伺服电机的高转速低扭矩输出转换为低转速大扭矩的回转输出，额定输出扭矩可以覆盖小型有色金属、塑料零件的铣削、钻孔加工时的切削抗力需求，

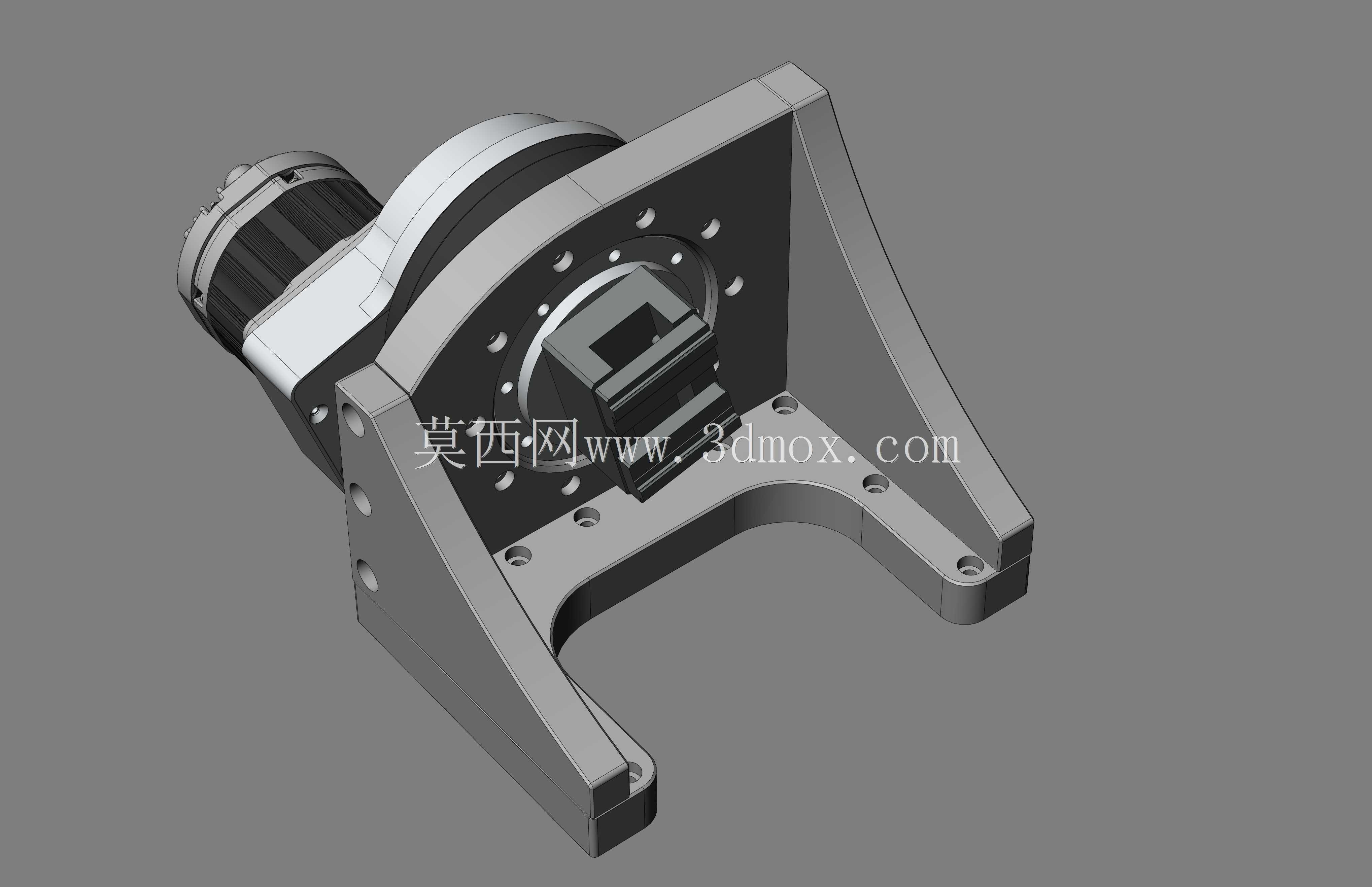

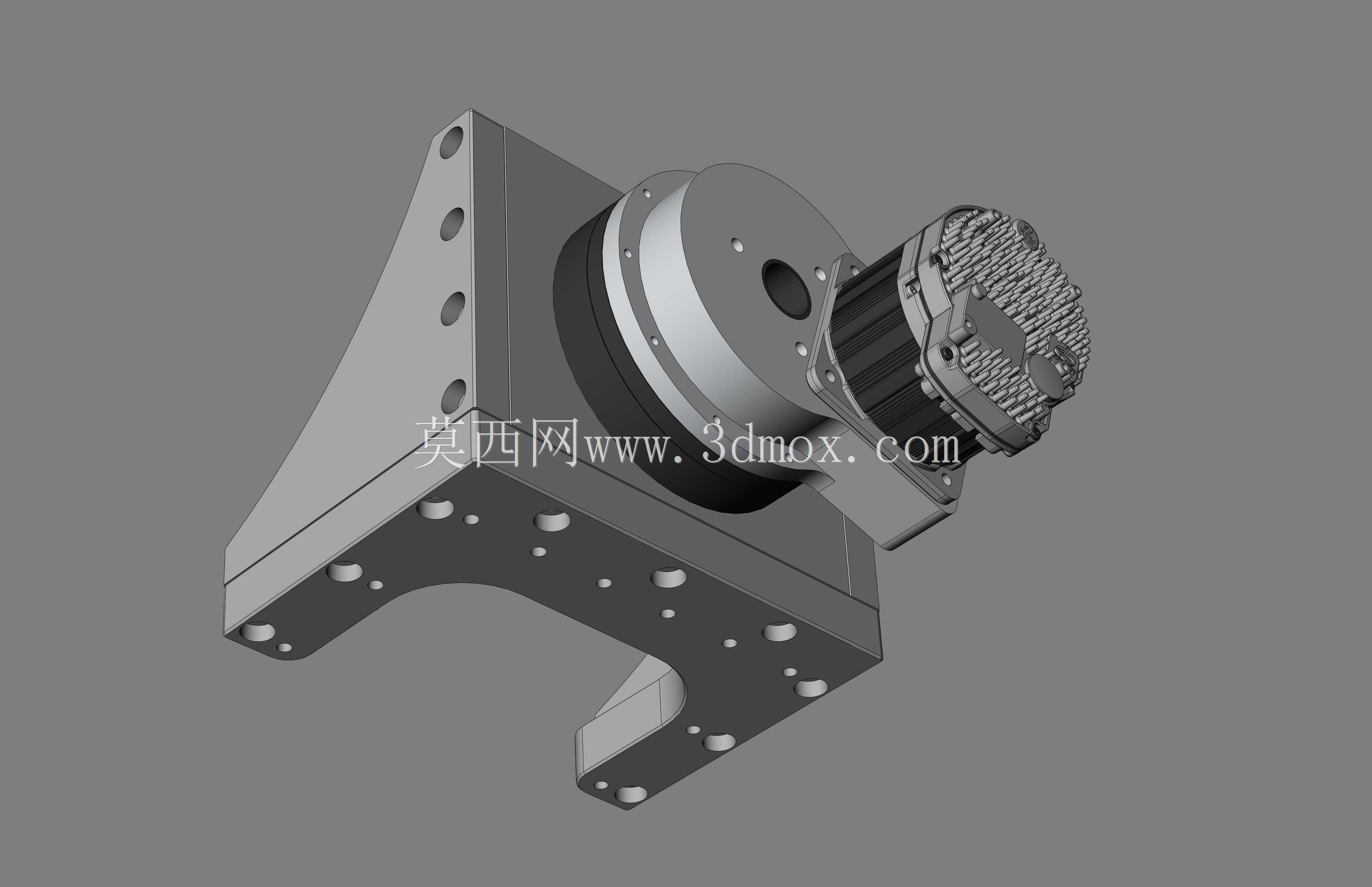

　　180度每秒的最高转速也能满足快速分度、联动铣削的进给速度要求。输入端采用皮带传动连接clearpath系列伺服电机，皮带传动的方式一方面可以灵活调整电机的安装位置，避开主轴后方的走线、排屑空间，另一方面皮带本身的缓冲特性可以过滤伺服电机启动瞬间的扭矩冲击，保护谐波柔轮不会因为瞬时过载出现疲劳损伤。非对称结构的安装支架是整个设计里很务实的细节，做过四轴改装的人都知道，常规对称支架往往会和机床主轴端面、刀库路径发生干涉，这个支架特意做了非对称的轮廓切除，在保证安装刚性的前提下，尽可能让出了靠近主轴侧的空间，减少工作台Y轴行程的损失，同时支架上的安装孔位做了通用化的孔距设计，可以直接适配市面上多数小型桌面CNC的工作台T型槽间距，

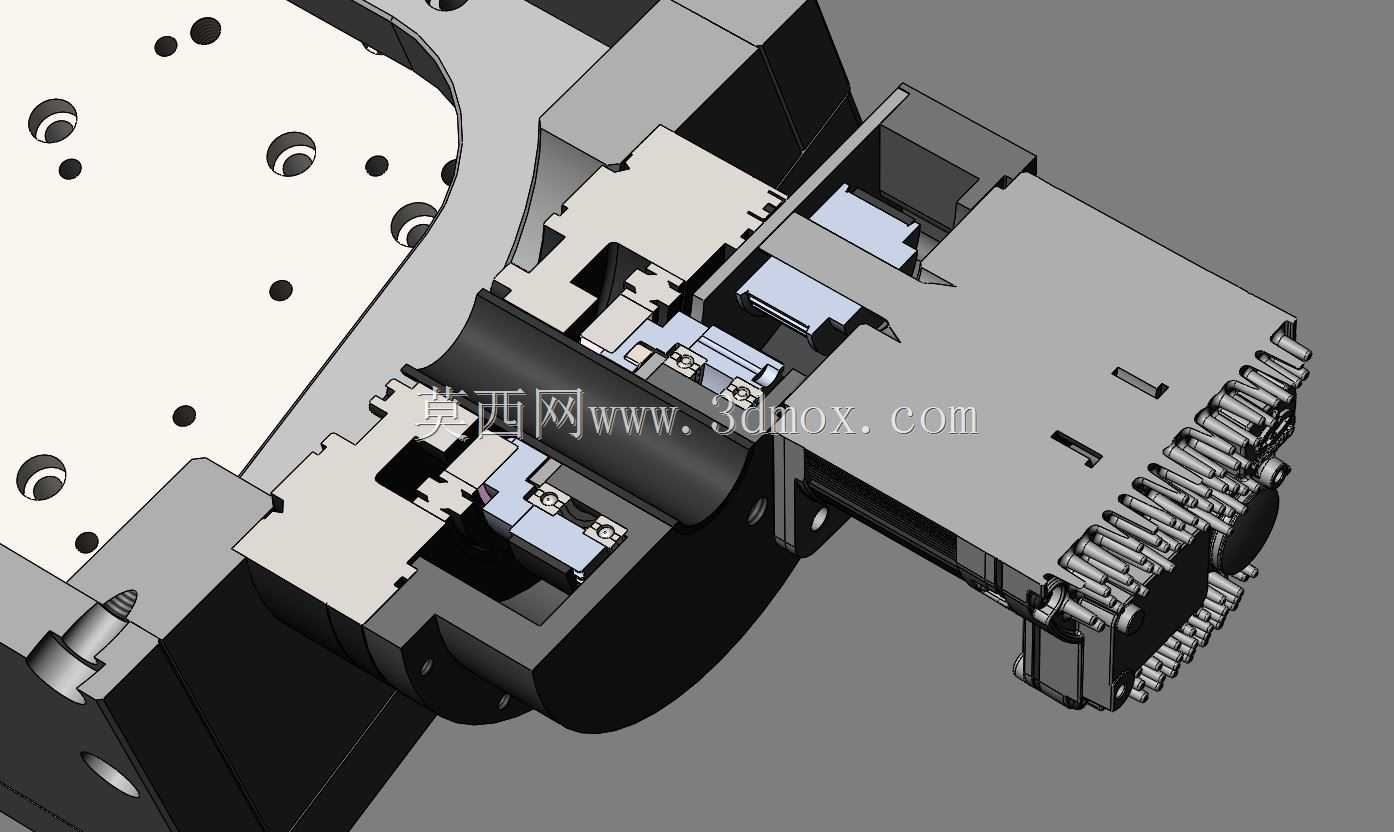

　　不需要额外做转接板就能完成固定。中心1英寸的通孔设计，可以穿过最大直径1英寸的棒料，配合通用的EDM自定心虎钳装夹时，长棒料可以直接从主轴后端穿出，不需要提前截短料长，既减少了材料浪费，也能实现长轴类零件的一次装夹完成全部加工，避免二次装夹带来的同轴度误差。整个回转单元的安装边界做了严格的尺寸控制，支架底部的安装面到输出端法兰端面的高度控制在常规小型机床的Z轴安全行程范围内，不会出现挂装夹具后Z轴超程的问题，输出端法兰的止口尺寸也做了通用化设计，可以直接适配标准的4寸卡盘、自定心虎钳的安装接口，不需要额外加工转接法兰。从结构受力的角度看，交叉滚柱轴承的预紧力可以在装配时调整，保证输出端的回转精度在0.01mm以内，

　　满足精密零件加工的分度精度要求，谐波传动本身的零背隙特性也能保证联动加工时的轮廓精度，不会因为传动间隙出现加工表面的接刀痕。支架的筋板布局也经过了受力优化，在挂载满负载夹具和工件时，支架的变形量控制在微米级，不会因为切削受力出现支架颤振，影响加工表面质量。输入端的皮带轮张紧结构集成在支架侧面，不需要拆解整个单元就能调整皮带张紧力，后期维护非常方便，电机安装座做了长圆孔设计，调整张紧度时只需要松开固定螺栓就能移动电机位置，调整完成后锁紧即可，操作门槛很低。
