2英寸穿越机铝合金机架与TPU防护伞罩

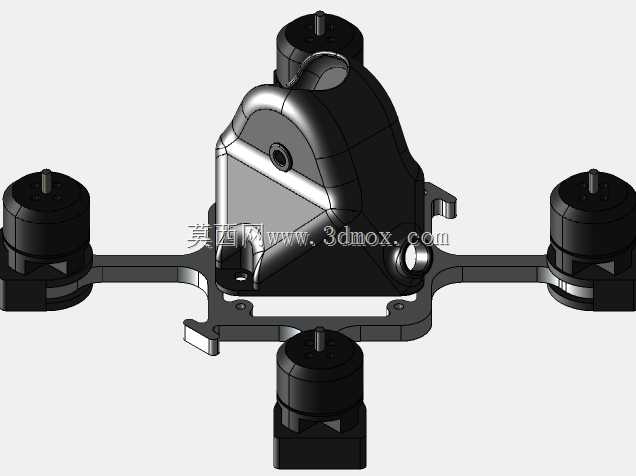

　　这套2英寸规格的四旋翼机架与配套伞罩，核心面向室内FPV竞速、狭小空间近距航拍、楼宇内巡检作业场景设计，适配75毫米级whoop类飞行动力学需求，能在走廊、管道、密集货架这类常规大尺寸无人机无法进入的区域完成稳定飞行作业。机架主体采用0.125英寸厚度的7075铝合金板材经水射流切割成型，相比同厚度玻纤或碳纤板材，7075铝合金的抗冲击韧性更优，在发生擦碰、坠机时不会出现碳纤件常见的脆裂分层问题，同时材料本身的刚性足够支撑动力系统满油门输出时的形变量控制在0.1mm以内，避免机臂共振导致的飞控滤波压力陡增。机架的安装边界严格围绕2英寸桨叶的旋转包络设计，四个电机座的中心距经过反复校核，既保证桨尖与机架主体、伞罩之间留有1.

　　5mm的安全间隙，避免高速旋转的桨叶剐蹭结构件，又尽可能压缩整机横向尺寸，让整机对角线轴距控制在110mm级别，能顺利穿过直径120mm的管道开口。机臂与中心板采用一体化切割成型，没有额外的拼接紧固件，减少了装配累积误差，同时在电机座位置预留了标准M2安装孔位，适配1103、1102系列微型无刷电机的安装需求，孔位周边做了0.2mm的下沉台阶，电机安装后底部与机架表面完全贴合，不会出现安装倾斜导致的动力输出角度偏差。中心板区域的安装位按照主流微型飞控的堆叠尺寸设计，预留了20x20mm的标准安装孔距，能够直接适配F4 2S系列AIO飞控电调一体板，飞控安装位下方预留了3mm的走线空间，方便电源、电机、摄像头的线束规整，

　　避免线束被桨叶卷入。配套的伞罩也就是顶部保护罩与保险杠采用TPU材料打印成型，TPU的邵氏硬度选择95A，既具备足够的结构强度维持外形，在发生正面碰撞时能通过自身形变吸收60%以上的冲击能量，保护飞控、摄像头这类核心电子元件。伞罩的外形采用流线型水滴设计，前端预留了摄像头安装窗口，适配Turbo EOS2 1200TVL级别的微型FPV摄像头，窗口的倾斜角度固定为25度，符合室内穿越机飞行的常用视角需求，不需要额外调整摄像头安装座。伞罩与机架的连接采用卡扣式结构，在机架中心板的前后位置预留了两个定位卡槽，伞罩对应位置做了凸起卡扣，安装时直接按压即可卡紧，不需要额外螺丝固定，日常维护拆卸时只需要轻轻撬动卡扣就能取下伞罩，

　　更换电池或者调整飞控参数十分便捷。机架底部预留了1mm厚度的电池绑带穿槽，适配2S 300mAh级别的微型锂电池安装，绑带槽的位置经过重心校核，电池安装后整机重心恰好落在飞控的中心位置，不会出现重心偏移导致的飞行姿态倾斜。在机架的四个电机座外侧，还预留了保险杠的安装孔位，TPU材质的保险杠围绕桨叶的外侧轮廓布置，高度比桨叶旋转平面高出2mm，在发生侧向碰撞时，保险杠会先接触障碍物，避免桨叶直接撞击硬物导致炸机。整套结构的重量控制十分严格，铝合金机架本身重量仅8.2g，搭配TPU伞罩和保险杠总重量不超过12g，配合1102 10000KV电机与2040三叶桨，整机起飞重量能控制在40g以内，2S电池供电下悬停时间可以达到4分钟以上，完全满足室内巡检、近距拍摄的续航需求。设计过程中针对水射流切割的工艺特性做了专门优化，所有内角都做了R0.5mm的圆角处理，避免水切割加工时出现应力集中点，同时所有安装孔的公差控制在±0.05mm，保证电子元件安装时不需要额外扩孔或者打磨，直接就能完成装配。伞罩的表面做了细微的导流槽设计，飞行时迎面气流会顺着导流槽流向电调散热区域，帮助飞控电调在满功率输出时维持合理的工作温度，避免长时间飞行出现过热保护。
