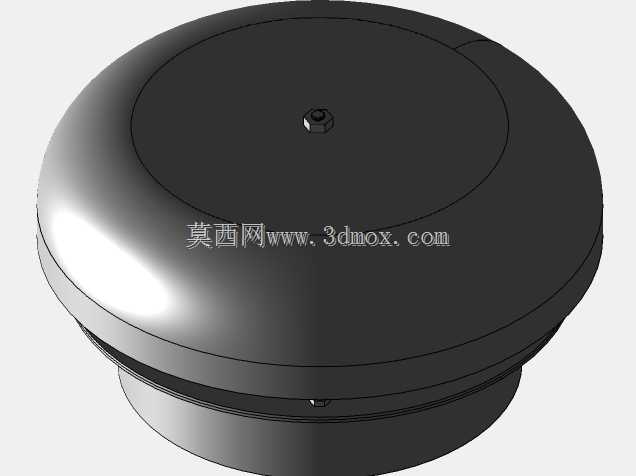

30英寸钢制AWWA型水箱通风孔结构设计

　　在市政供水、工业储水、建筑给排水等场景的储水设施配置中，水箱的气压平衡与空气流通是保障储水水质、避免箱体结构受内外压差破坏的核心环节，这款30英寸规格的钢制AWWA型通风孔，正是针对常压储水类箱体的通气需求开发的专用配套构件。从实际工程应用的反馈来看，不少储水水箱在运行过程中出现的箱体鼓胀、吸瘪、内部水体异味积聚等问题，根源都在于通气装置选型不当，要么通径不足无法满足大容积水箱快速充排水时的空气交换量需求，要么材质耐候性差在户外长期使用后出现锈蚀脱落污染水体，要么密封结构设计不合理导致外界杂物、蚊虫进入水箱内部，而这款通风孔的设计正是围绕这些实际工程痛点展开。

　　设计之初首先锚定了AWWA相关标准中对储水设施通气装置的通径、材质、结构强度要求，30英寸的通径规格适配公称容积在数千立方级别的大型钢制储水箱，能够满足水箱在最大进水流量下的快速排气、最大出水流量下的快速补气需求，避免箱体内外形成超过设计阈值的压差。整体主体结构采用碳钢材质加工成型，外部做防腐涂层处理，适配户外露天安装的耐候要求，接触流通空气的部位做平滑钝化处理，避免长期通风过程中锈蚀碎屑脱落掉入水箱内部。结构上采用法兰式安装边界，安装法兰的螺栓孔位排布匹配对应通径的常压容器法兰标准，现场安装时只需在水箱顶部预设对应尺寸的安装开孔，通过螺栓配合密封垫片即可完成固定，不需要额外做焊接适配，降低现场安装的施工难度，也避免现场焊接破坏箱体原有防腐层。

　　通风孔的内部结构设计兼顾了通气效率与防护功能，气流通道采用直筒式流道设计，空气进出的流阻控制在极低水平，不会因为结构弯折造成通气量衰减；通道内部配置多级防护结构，最外侧设置防虫防鼠网，网孔尺寸满足卫生级储水设施的防护要求，能够阻挡外界的飞虫、鼠类、体积较大的漂浮杂物进入通道，内侧设置可拆式的防尘滤层，能够过滤空气中携带的大颗粒粉尘，减少随空气进入水箱的杂质总量，且滤层采用快拆结构，后期运维时不需要整体拆卸通风孔即可完成滤层的清理与更换。顶部的防雨帽采用大悬挑的伞型结构，悬挑尺寸经过降雨工况的模拟验证，能够在中到大雨的天气下完全阻挡雨水顺着通风口流入水箱内部，防雨帽与主体筒体之间保留足够的通气间隙，不会因为防雨帽的设置遮挡通气截面。

　　从安装边界的尺寸来看，这款通风孔的整体高度控制在合理范围，安装后突出水箱顶部的高度不会过高，避免在户外安装时受风载荷过大影响连接稳定性，主体筒体的壁厚经过结构强度校核，能够承受户外极端大风天气下的风载荷，以及长期使用过程中的温度交变应力，法兰盘的厚度满足密封压紧力的要求，在螺栓紧固状态下不会发生形变导致密封失效。在实际选型匹配过程中，设计人员可以直接根据水箱的最大进出水流量计算所需的通气量，对应匹配该规格的通风孔，不需要额外做结构改型，三维模型完整还原了产品的所有装配细节，包括法兰螺栓孔位、内部防护网的安装位置、防雨帽的连接结构，在做储水系统的整体三维装配时，可以直接调取模型完成装配干涉检查，提前核对安装位置与周边护栏、爬梯、检修口的间距，避免现场安装时出现位置冲突。

　　不同于小型家用储水设备的简易通气口，这类大规格工业级通风孔在设计时还考虑了长期运维的便利性，所有连接紧固件都采用标准件，后期如果出现防腐层破损、滤网老化等问题，都可以在现场直接更换对应配件，不需要整体替换整个通风装置，降低全生命周期的运维成本。在结构建模过程中，所有配合面的公差都按照常压容器的配合要求设置，法兰密封面的平面度、螺栓孔的位置度都符合相关加工标准，模型导入工程图模块后可以直接导出用于生产加工的图纸，不需要额外做尺寸修正。针对不同储水介质的需求，该结构也可以通过调整接触部位的防腐涂层类型，适配消防储水、生产工艺储水、常温清水储存等不同场景的使用要求，整体结构的通用性较强，不需要做大幅改型即可覆盖多数常压储水箱体的通气需求。
