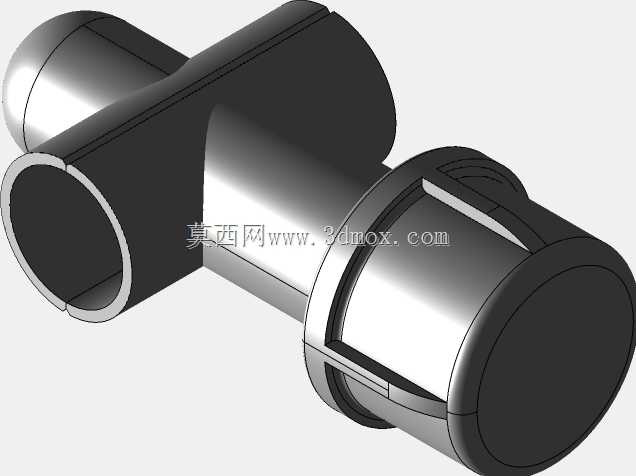

1.25英寸分体式三通管线止动结构

　　在城镇燃气管网支线布设、小型工业气体输送管路的现场施工与后期运维场景里，这类分体式三通管线止动构件的使用频率极高，它主要承担三通节点处的管路限位、介质截停止动的核心作用，避免管路内带压介质在分支节点处出现非预期的窜流、泄漏问题，同时也能在支路检修时充当临时封堵结构，无需截断主路管线即可完成支路的维护作业，大幅降低管网运维的停输范围与作业成本。

　　从结构功能特性来看，这款止动构件采用分体式组合设计，区别于传统一体式三通止动塞的整铸结构，分体式的设计让安装过程不需要从管路端部穿入构件，可直接在已布设完成的管线三通节点处完成拼装固定，尤其适合老旧管网改造、已投用管线的加装作业场景，避免了传统一体式构件安装时需要拆解长距离管路的繁琐工序。构件主体采用等径通腔设计，主通路的内径与对接1.25英寸管路的通径保持一致，不会在管路内部形成突兀的缩径结构，能最大程度降低介质流经节点时的压损，减少紊流带来的管路振动与冲蚀磨损，延长节点处的整体使用寿命。止动端采用带定位卡台的密封结构，卡台与三通本体的卡槽配合后，可承受管路内最高0.4MPa的气体介质静压，不会出现止动塞被介质压力顶出移位的问题，密封面采用锥面配合形式，相比平面密封具备更好的自紧效果，介质压力越高，密封面的贴合紧密度越强，能有效适配燃气类易泄漏介质的输送密封要求。

　　从设计思路层面拆解，这款构件的建模过程优先考虑了现场安装的操作空间需求，所有外露的棱边都做了R1.5的圆角倒钝处理，避免安装过程中划伤施工人员的防护手套，也减少了构件运输、存储过程中因磕碰导致密封面损伤的概率。分体拼接的配合面采用止口定位结构，两个分体部件拼装时，止口可自动对齐同轴度，不需要额外的工装找正，普通管工经过简单培训即可完成现场组装，降低了对施工人员的技能要求。构件外部的防滑筋条采用轴向均匀排布的设计，既可以在安装时提供足够的摩擦力矩，方便管钳夹持施力，也不会在筋条缝隙处积存管路外部的积水、尘垢，减少户外布设时的锈蚀隐患。

　　关于外形尺寸与安装边界，这款构件适配公称尺寸1.25英寸的标准管线，主通路的对接端外径尺寸与同规格薄壁燃气管的外径完全匹配，可直接采用承插粘接或者卡压连接的方式与主管路固定，不需要额外加工过渡接头。止动端的外伸长度控制在42mm以内，安装完成后不会在三通节点处占用过多的外部空间，即使是在管线井、楼道管廊这类狭窄布设场景里，也不会和周边的其他管线、支架产生干涉。构件的整体最大回转直径为58mm，安装时管钳的操作空间只需要预留70mm的径向间隙即可完成拧紧作业，不需要大面积拆除周边的防护结构。三通分支方向的接口与主通路呈90度垂直布局，接口的配合尺寸与同规格管路的封堵件通用，后期如果需要恢复支路导通，可直接拆除止动塞后对接支路管线，不需要更换整个三通本体，具备很强的场景适配灵活性。

　　在实际建模的细节处理上，这款构件的所有配合公差都参照燃气输送管路配件的行业标准设定，密封面的粗糙度要求控制在Ra1.6以下，建模时特意预留了0.1mm的密封件安装槽位，可适配丁腈橡胶材质的O型密封圈，进一步提升密封可靠性。分体部件的连接耳处设计了M6的螺栓孔位，拼装时采用标准内六角螺栓紧固，螺栓的预紧力矩设定为8N·m，既可以保证两个分体部件的贴合紧密度，也不会因预紧力过大导致塑料材质的构件出现应力开裂问题。整体结构没有复杂的异形曲面，所有特征都采用拉伸、旋转、倒角这类常规建模特征即可完成，模型的特征树逻辑清晰，后续如果需要调整适配其他管径的管路，只需要修改对应的草图尺寸参数即可快速完成系列化变型设计，能大幅降低同类型产品的建模效率。
