单厂天然气配气改造竣工管线结构设计

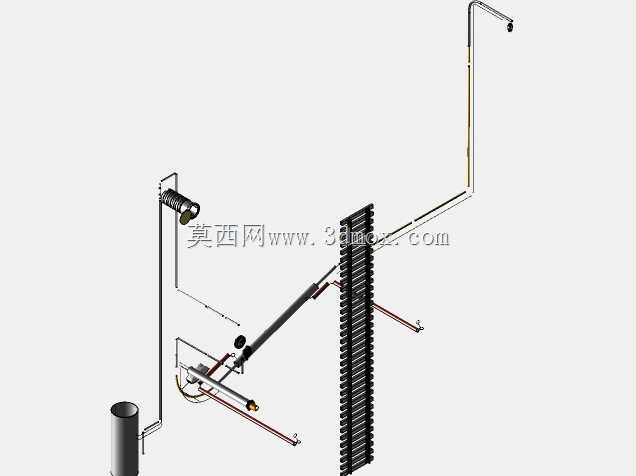

　　这套配气改造的管线结构，核心服务于厂区内部天然气从进厂总管到各用气终端的压力调控、流量分配与安全截断需求，在工业厂区燃气配套场景中，这类改造项目往往需要在既有厂区管线布局的基础上做适配，不能完全推翻原有管架、预埋点位的布局，因此建模阶段需要先完成现场实测点位的坐标对齐，再逐一匹配新增管线、阀组的安装位置。从功能层面看，整套结构覆盖了进厂总管的紧急截断段、调压计量段、分支配气段、末端放散段四个核心功能区，每个区段的管件选型都对应实际运行的工况要求：紧急截断段选用的是全通径焊接球阀，保证事故状态下可以快速切断气源，阀杆位置预留了执行器安装接口，后期可直接加装电动执行机构实现远程联锁切断，不需要额外改动管线结构。

　　调压计量段的管线做了变径处理，匹配调压设备的进出口通径要求，前后预留了足够的直管段长度，避免气流紊流影响计量精度与调压阀的工作稳定性，直管段的长度按照燃气设计规范要求，取上游5倍管径、下游3倍管径的最小边界，在满足规范的前提下尽可能压缩整体占地尺寸，适配厂区预留的狭小安装空间。分支配气段根据各个用气车间的用气量需求匹配了不同通径的支管，每个支管起点都设置了独立的切断阀与放散口，方便单一支路检修时不影响其他车间的正常供气，支管的走向完全贴合现有管架的敷设路径，转弯位置全部采用长半径弯头，降低管线的局部阻力损失，减少天然气输送过程中的压力损耗。放散段的管线引至厂区安全区域的放散管高度，管口位置做了防雨帽结构设计，

　　避免雨水进入管线内部造成阀件锈蚀。设计过程中首先梳理了原有厂区燃气管网的拓扑结构，标记出所有需要保留的原有接口位置、管架标高、与其他工艺管线、电缆桥架的安全间距，所有新增管线的排布都严格遵循燃气管道与其他管线的最小净距要求，与热力管线的间距满足隔热防护要求，与电缆桥架的间距满足防爆安全要求，避免后期施工时出现管线碰撞问题。安装边界方面，整套结构的底部支架高度匹配原有管架的统一标高，所有法兰连接的位置都预留了足够的螺栓拆装操作空间，阀件的操作手柄朝向全部设置在巡检通道一侧，方便日常运维人员开关操作、观察压力仪表数值，不需要额外搭设操作平台。管线的支架间距根据不同管径做了差异化设置，大管径总管的支架间距满足管道挠度要求，

　　小管径支管的支架适当加密，避免管线运行过程中出现振动变形。所有焊接接口的位置都避开了支架支撑点，方便后期做焊缝探伤检测与防腐补口作业，管线的坡度按照千分之三的要求坡向凝液缸位置，方便日常排出管线内的凝析液，避免冬季冻堵管线。考虑到厂区后期可能的产能扩建需求，在配气总管的末端预留了一个备用接口，接口处加装了盲板封堵，后期新增用气支路时只需要拆开盲板对接管线即可，不需要对现有总管做切割改动，减少后期改造的施工量与停气影响范围。
