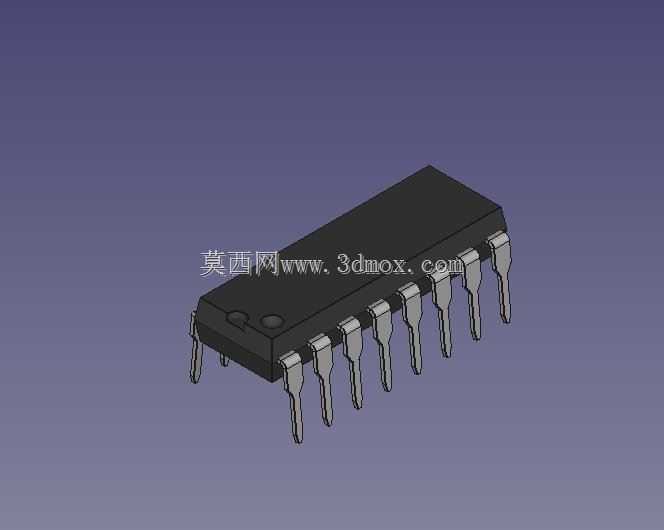

16引脚双列直插塑料封装IC结构

　　在消费电子、工业控制板卡、通讯终端设备的印制电路板装配环节，双列直插封装的集成电路是通孔插装工艺里应用极广的元件类型，这款16引脚的塑封DIP器件，主要适配小功率逻辑芯片、接口转换芯片、低端运算放大器类半导体的封装需求，在波峰焊生产线上可实现批量快速插装，无需高精度贴装设备即可完成装配，维修更换时也无需专业返修台，普通电烙铁即可完成拆焊操作，对中小批量电子试制、教学实验电路搭建场景十分友好。从结构设计层面看，这款器件采用0.1英寸的标准引脚间距，也就是行业通用的2.54mm排距，完全匹配通用万用板、标准洞洞板的孔位规格，同时器件本体宽度控制在0.3英寸，对应7.62mm的两排引脚跨距，在PCB布局时可预留足够的走线空间，

　　两排引脚之间能够顺利布设2-3条常规宽度的信号线，不会出现引脚间隙不足无法走线的问题。塑封本体采用黑色环氧模塑料压制而成，本体边角做了微小的倒角处理，既可以避免注塑脱模时的边角缺损，也能在插装时减少对PCB焊盘孔位的剐蹭，本体一端设置的圆形定位标记，可帮助装配人员快速识别1号引脚位置，避免插反导致的电路烧毁问题。引脚部分采用可伐合金基材冲压成型，表面做镀锡处理，保证焊接时的润湿性，引脚成型为标准的鸥翼弯折结构，伸出本体的长度经过精确计算，既保证穿过PCB后有足够的长度完成焊接浸润，也不会因为引脚过长导致剪脚工序额外增加工作量，同时引脚的弯折弧度经过优化，插装时可产生微小的弹性形变，抵消部分焊接热应力，

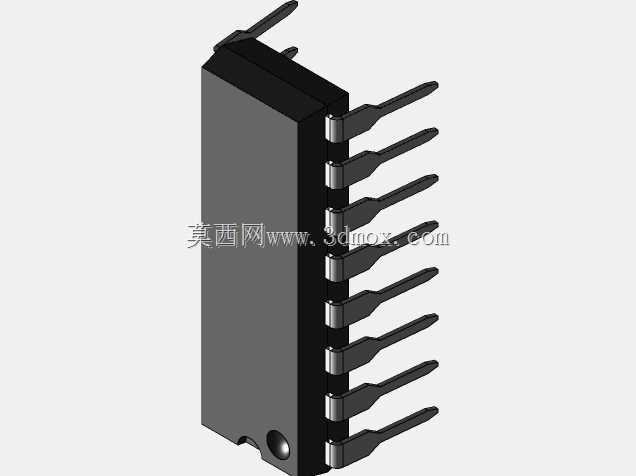

　　避免温度循环过程中引脚与塑封本体结合处出现开裂。在三维建模过程中，需要严格控制引脚的位置度公差，每根引脚的中心位置偏差不能超过0.05mm，否则会出现插装时无法顺利对准焊盘孔的问题，同时塑封本体的拔模斜度设置为1.5度，符合注塑模具的常规开模要求，本体表面的标记凹槽深度控制在0.2mm，既保证标识清晰，也不会影响塑封本体的结构强度。这类封装的IC在通讯类终端的控制板、老式调制解调设备、小型交换机接口板上都有大量应用，建模时还原的安装边界尺寸，可直接用于PCB布局的干涉检查，提前预判元件与周边接插件、电容电阻的装配间隙，避免打样后出现元件干涉无法装配的问题。
