直插式铝电解电容扣盖结构三维建模

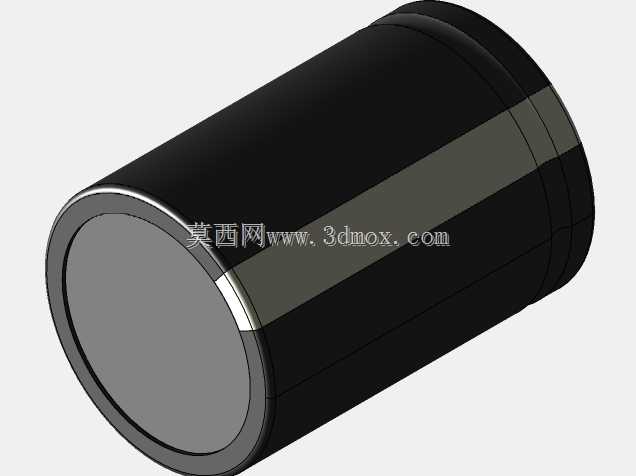

　　这款直插式电解电容的扣盖结构建模，核心围绕消费类通讯终端电源滤波场景的实际装配需求展开，日常在手机快充模块、便携通讯设备电源管理板、小型信号中继装置的PCB板卡上，这类电容是承担输入输出纹波滤除、瞬时电流补偿的核心被动元件，其结构尺寸的精准度直接决定SMT或波峰焊工序的良率，以及长期使用中的结构可靠性。建模过程中优先还原了1.4英寸直径、2.0英寸高度的外形边界，这个尺寸规格刚好适配通讯类板卡上常见的15mm以上元件安装间距，不会和周边的贴片IC、屏蔽罩、接插件产生装配干涉，扣盖与铝壳主体的配合段预留了0.12mm的压装过盈量，完全匹配实际生产中卷边压合的工艺公差，不会出现建模装配后缝隙不均、同轴度偏差的问题。

　　底部的两个直插引脚做了折弯段的细节还原，引脚伸出端面的长度控制在3.2mm，刚好适配1.6mm标准厚度FR4板材的波峰焊吃锡深度，引脚中心距严格遵循行业通用的7.5mm标准，不需要额外调整封装尺寸就能直接匹配现有PCB封装库，能直接用于板卡堆叠的干涉检查、结构评审环节。外壳侧面的亮面标识区做了分面处理，还原了实际产品中套塑套管的印刷区域位置，方便后续做丝印标识的装配模拟，扣盖端面的圆角处理完全贴合量产产品的卷边工艺特征，没有做尖锐直角的理想化处理，避免结构评审时误判安全间隙。不同于很多理想化的电容建模，这个模型还原了引脚根部与橡胶密封塞的配合凸台结构，在做整机抗震模拟、跌落仿真时，能准确还原引脚的受力支点位置，

　　不会因为结构简化导致仿真结果出现偏差。对于通讯设备结构工程师而言，这类精准的元件模型能在堆叠设计阶段提前规避元件高度超限、引脚与走线干涉、外壳与元件顶面间隙不足等常见问题，不需要反复核对元件规格书调整尺寸，大幅提升板卡结构设计的效率，同时扣盖与主体的配合结构也能给需要做定制电容封装的工程师提供准确的结构参考，确保开模或定制元件时的尺寸匹配度。
