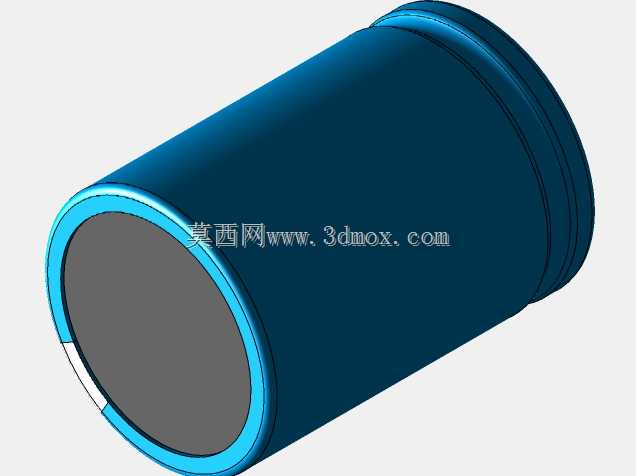

直插式铝电解电容是板级电源滤波、储能回路里最常见的被动元件之一,这款35mm直径、50mm高度的规格,属于中大容量直插电解的常用尺寸段,在工业控制板卡、开关电源次级滤波、大功率驱动模块的输入输出端都有大量应用,很多做电源板、工控主板布局的结构工程师,在PCB堆叠、壳体空间校核阶段,都需要精准的元件三维模型来做干涉检查,避免后期打样出现元件顶壳、引脚间距不匹配、焊盘位置偏移的问题。从结构设计的角度看,这个模型完整还原了电解电容的核心结构特征:外部蓝色塑封套覆盖铝壳主体,侧面预留了负极标识的白色条带区域,底部是密封橡胶盖加两个直插引脚,引脚中心间距严格按照10mm的行业通用规范制作,
这个尺寸直接对应PCB Layout阶段的焊盘孔位间距,建模时引脚直径、伸出橡胶盖的长度都按照实际量产元件的公差范围做了还原,能直接导入PCB装配环境做高度方向的空间校验。很多新手工程师在做板卡布局时,容易忽略电解电容的实际安装高度,尤其是在有金属屏蔽罩、塑料上盖的设备内部,电容顶部到壳体的安全间隙如果留不足,量产组装时就会出现压伤元件、壳体扣合不严的问题,这个模型把圆柱主体的直径、总高度、引脚的折弯预留空间都做了1:1的还原,导入装配体后可以直接测量各个方向的间隙,不用再手动估算尺寸。另外在做整机BOM可视化、装配工艺模拟的时候,这类标准电子元件的精准模型也能提升整个数字样机的完整度,不管是做生产端的作业指导书渲染,
还是做结构评审时的干涉检查,都能避免因为元件模型缺失导致的设计疏漏。建模时特意还原了铝壳底部的卷边收口结构、橡胶盖和铝壳的配合台阶,这些细节在做高密度布局的时候很关键,比如电容旁边布置贴片电阻、接线端子的时候,底部卷边的突出尺寸会影响相邻元件的最小安全距离,要是只做一个光面圆柱,就会漏掉这个结构尺寸,导致实际贴装时元件和旁边的器件发生碰撞。这款电容的适用场景覆盖了大部分低压大电流的板级滤波需求,比如AC-DC开关电源的输出端储能、电机驱动板的母线滤波、工控IO板的电源去耦,在这些场景里电容的安装空间往往比较紧张,旁边会布置变压器、接线端子、散热片等其他大件,精准的三维模型能帮助工程师在布局阶段就把各个元件的位置排布合理,减少后期改板的次数。
- 全部评论(0)
- 模板大小: 391.35 KB
- 售价:5金币
- 下载次数: 232
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通用机械零部件
