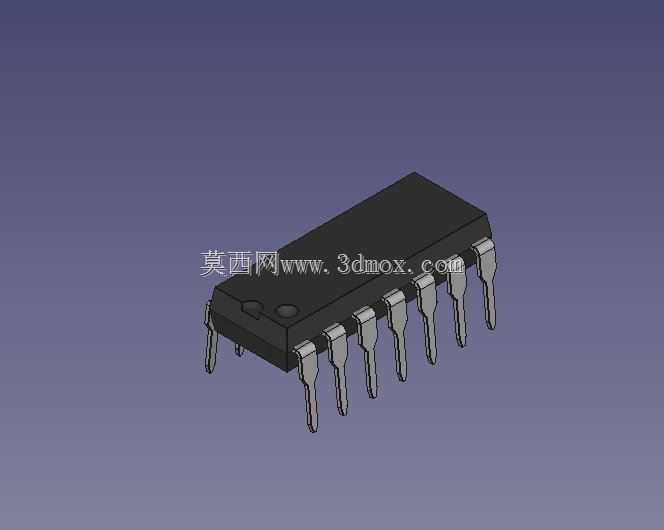

14引脚塑封双列直插下倾式IC封装结构

　　在通孔插装类电路板的设计与装配场景中，这类14引脚塑封浸溃IC是极为常见的分立半导体承载封装，日常多应用在消费类电子控制板、小型工业信号调理模块、老式通讯终端接口板的电路搭建环节，承担逻辑运算、信号放大、电平转换这类核心电路功能。不同于表贴类封装的焊接逻辑，该款封装采用0.1英寸的标准引脚间距，也就是行业内通用的2.54mm脚距，刚好适配市面绝大多数通用洞洞板、量产PCB的通孔焊盘尺寸，不需要额外定制非标准焊盘孔径，能大幅降低PCB打样与批量生产的适配成本。封装本体宽度控制在0.3英寸，也就是7.62mm，在同引脚数的DIP封装里属于标准窄体规格，排布在PCB上时横向占用空间紧凑，不会和周边的电阻、电容、接插件等元件产生安装干涉，

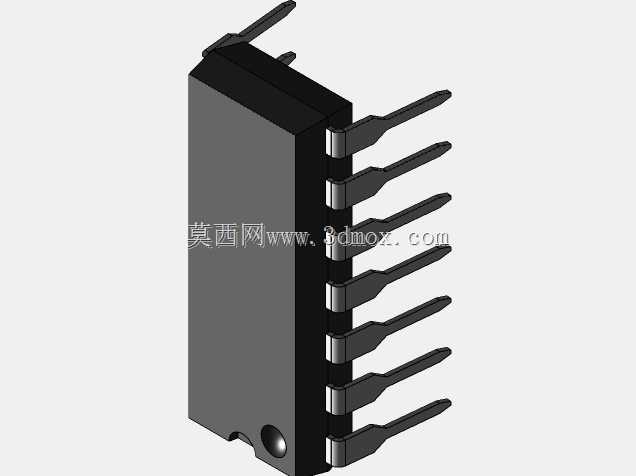

　　做板级布局时可以按照标准封装库的占位尺寸直接调用，不需要额外预留避让空间。设计这款封装的三维结构时，首先要还原引脚的下倾成型角度，这部分细节直接决定插件工序的顺畅度——引脚从本体引出后先保持平直段延伸，再向下弯折形成插装段，弯折处的弧度不能出现直角死折，避免生产过程中引脚断裂、镀层脱落导致上锡不良，插装段的末端做了轻微的收窄导向，不管是手工插件还是自动化波峰焊生产线的插件机作业，都能快速对准焊盘通孔，不会出现引脚顶弯、插装不到位的问题。塑封本体的边角做了微小的倒角处理，既还原了实际量产元件的注塑脱模特征，也避免三维装配仿真时出现边角和PCB丝印、周边元件的硬碰撞干涉，本体表面的圆形模压标记点也做了还原，对应1号引脚的定位标识，

　　能帮助装配人员快速识别引脚方向，避免插反导致的电路烧毁问题。从安装边界来看，引脚伸出本体底部的高度刚好匹配常规1.6mm板厚的PCB，插装后引脚露出焊盘背面的长度控制在1.5-2mm区间，符合波峰焊的工艺要求，不会因为引脚过长导致焊锡桥连，也不会因为过短导致焊锡浸润不足出现虚焊。这类封装的三维模型在做板级虚拟装配时，可以直接导入PCB结构协同文件中，校验元件和外壳、散热片、周边接插件的空间距离，提前排查布局阶段的干涉问题，避免开模打样后才发现元件装不下的返工问题，对于做电子设备结构设计、电路板布局验证的工程师来说，精准还原引脚成型角度和本体尺寸的封装模型，能大幅减少实物试装的迭代次数，提升研发阶段的验证效率。
