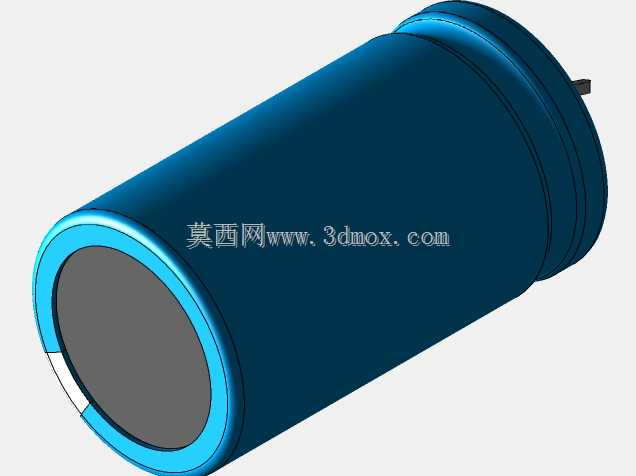

25x45mm扣盖式直插电解电容结构

　　在消费类电源板卡、工业控制驱动板、小型通讯终端设备的PCB布局设计环节，直插铝电解电容是板上占比不低的被动元件，这类承担滤波、储能、电压缓冲作用的元件，其三维建模精度直接影响PCB装配干涉检查、结构件避让设计的最终效果。这款扣盖结构的直插电解电容，本体直径控制在25mm，整体高度从引脚末端到电容顶盖为45mm，两根引出引脚的中心间距设定为10mm，刚好匹配常规PCB设计中2.54mm网格系统的4格间距，能直接适配市面上多数通用焊盘封装，不需要在PCB设计阶段额外调整焊盘位置，能减少Layout阶段的重复修改工作量。从结构设计逻辑来看，这款电容采用了扣盖式密封结构，不同于传统卷边封边的电解电容，

　　扣盖结构的外壳与底部密封端盖通过卡扣压合固定，在自动化波峰焊过程中，能更好耐受焊锡槽的高温冲击，降低高温下密封胶软化导致电解液渗漏的概率，适合在长时间满负载运行的工业电源类产品中使用。建模过程中重点还原了本体的蓝色塑封外壳、侧面白色极性标识条、底部两个金属引脚的折弯角度与伸出长度，同时还原了扣盖位置的台阶结构，在做整机结构装配检查时，可以精准模拟电容与周边散热片、接插件、结构支撑柱的间隙，避免出现设计阶段预留间隙不足，实际装配时元件与结构件硬干涉的问题。在实际选型应用中，这类尺寸的电解电容通常用在开关电源的初级整流滤波位置，或是大功率驱动板的母线电压缓冲环节，10mm的引脚间距能保证波峰焊时两个焊盘的锡量均匀，减少连锡、

　　虚焊的工艺问题，45mm的整体高度也适配多数卧式或立式安装的电源外壳内部空间，不会出现元件顶到外壳盖板的问题。建模时特意保留了外壳表面的细微拔模斜度，以及引脚与端盖连接位置的凸台结构，这些细节在做热仿真分析时，能更准确计算元件表面的散热面积，提升仿真结果的参考价值，同时在做自动化插件设备的吸嘴、夹爪设计时，精准的本体外形尺寸也能帮助设计人员更合理设定夹爪的开合行程与夹持位置，减少插件过程中夹伤电容外壳、夹歪引脚的不良率。
