25x50mm规格扣盖式铝电解电容结构

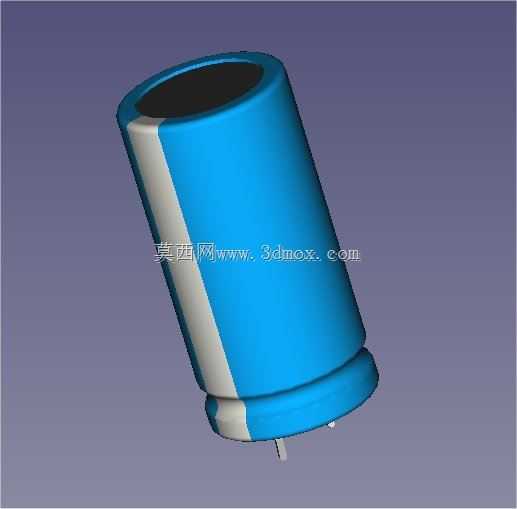

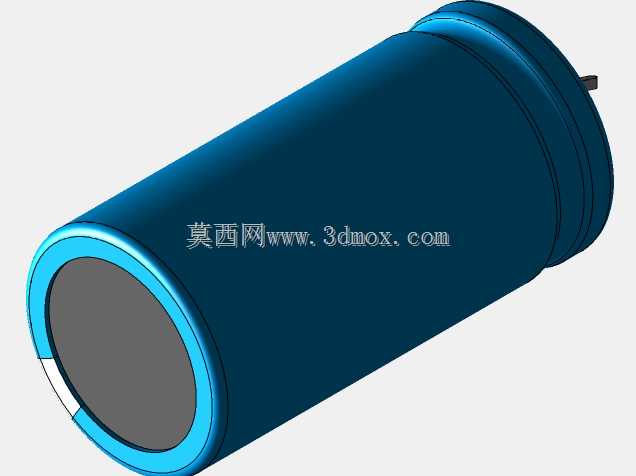

　　在消费电子、工业控制板卡、通讯设备电源模块的PCB布局设计环节，直插式电解电容的三维占位模型是结构干涉校验、装配空间预留的核心参考要素，这款扣盖结构的电解电容三维数模，完全贴合量产直插铝电解电容的实际外形特征，可直接导入各类三维装配环境完成板级布局验证。从实际工程应用场景来看，这类25mm直径、50mm高度的电解电容，多用于开关电源次级滤波、变频器直流母线支撑、大功率驱动板储能滤波场景，引脚间距设置为10mm，恰好匹配通用PCB板上对应孔径的焊盘排布，在布局时无需额外调整焊盘坐标即可完成虚拟装配。设计这款数模时，优先还原了电容本体的卷绕外壳结构特征，蓝色塑封外壳的白色极性标识条位置与实物完全一致，

　　可在三维装配阶段直接核对极性安装方向，避免生产环节出现极性反接的装配失误；顶部扣盖的卷边结构、底部引脚的折弯成型角度都按照实物公差做了还原，引脚伸出长度、折弯处的R角都符合量产元件的实际尺寸，在做PCB与周边结构件的间隙校验时，能准确模拟引脚焊接后的实际空间占位，不会出现数模尺寸偏短导致的装配干涉漏判。从安装边界来看，电容本体直径25mm，布局时需要在径向预留至少1mm的周边间隙，避免与相邻的接插件、功率器件、散热片产生结构冲突；50mm的轴向高度需要匹配设备外壳的内部净空，尤其是在薄型电源、壁挂式控制盒的结构设计中，可直接通过该数模核对电容顶部与外壳内壁的安全距离，避免后期打样出现元件顶壳的问题。

　　扣盖结构的还原也兼顾了生产装配环节的工艺校验，这类扣盖式电解电容在自动化插件作业时，吸嘴抓取的位置是电容顶部的扣盖平面，数模中该平面的平面度特征、直径尺寸都与实物一致，可用于模拟自动化插件工序的抓取路径，校验吸嘴周边是否存在其他元件干涉。不同于简化的圆柱占位模型，这款数模还原了电容底部的封口胶塞、引脚与胶塞的配合结构，在做热仿真分析时，可准确对应电容本体的散热表面积，辅助工程师评估板卡高温区域的电容布局合理性，避免电容长期处于超温环境缩短使用寿命。在通讯设备的接口板、工业PLC的IO模块、消费类电子的电源适配器内部，这类规格的电解电容是常用的滤波元件，精准的三维数模能帮助结构工程师在设计阶段就完成所有空间校验，减少打样迭代次数，缩短产品开发周期。
