20针下倾式塑料浸渍双列直插IC封装结构

　　在电路板设计与电子装联领域，双列直插封装的集成电路是通孔插装工艺里应用极为广泛的元件类型，这款20引脚下倾式塑封IC结构，主要面向需要手工焊接、波峰焊批量加工的民用消费电子、工业控制板卡、老式通讯设备主板等场景，相比表贴封装元件，这类直插结构的元件无需高精度贴装设备即可完成装配，维修更换时也无需专业热风返修台，仅用普通电烙铁即可完成拆换，在小批量试制、教学实验板、高可靠性要求的工控板卡中始终保有稳定的应用需求。

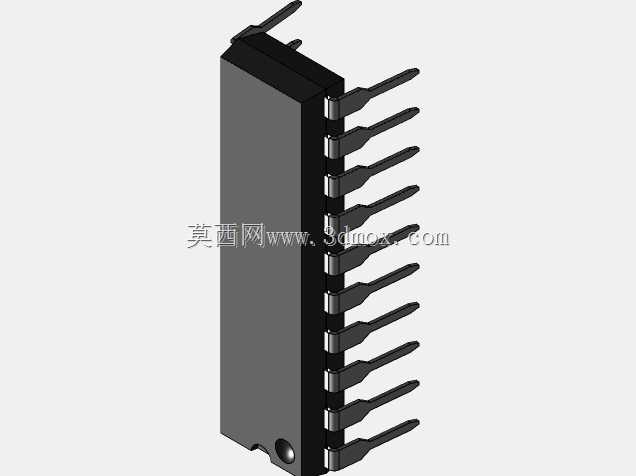

　　从结构设计逻辑来看，这款元件采用标准0.1英寸引脚间距设计，也就是行业通用的2.54mm引脚中心距，这一尺寸完全匹配通用万用板、标准通孔PCB的孔位设计，无需额外调整孔位间距即可直接适配；本体宽度设定为0.3英寸，也就是7.62mm，这一尺寸是20引脚DIP封装的标准宽度规格，两侧引脚分别排布10根，引脚末端做下倾弯折处理，这种下倾结构在插装时可以让引脚顺利穿过PCB板孔，同时在波峰焊过程中，引脚与焊盘的接触角度更利于焊锡爬升，减少虚焊、漏焊的概率，引脚伸出本体的长度经过严格控制，既保证穿过标准1.6mm厚度PCB后有足够长度完成焊接弯脚固定，又不会因为引脚过长导致相邻引脚焊盘短路。

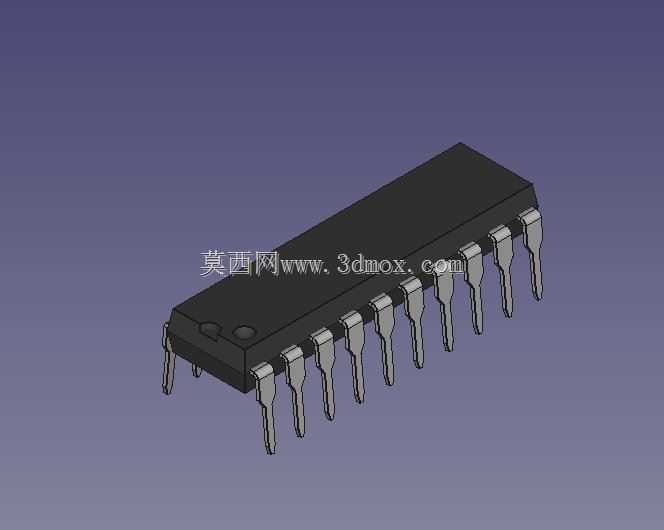

　　塑封本体采用黑色环氧树脂浸渍工艺成型，本体表面预留两个圆形定位标记，其中一个对应引脚1的位置，方便装配时识别元件方向，避免插反导致电路烧毁；引脚采用可焊性镀层处理，弯折处做了应力释放设计，避免多次弯折后引脚断裂，在三维建模过程中，需要严格控制引脚的共面度，所有引脚的末端平面度误差控制在0.1mm以内，保证插装时所有引脚都能顺利对应PCB孔位，不会出现个别引脚顶在PCB表面无法插装的问题。

　　在实际选型与结构设计适配时，这类元件的安装边界需要预留足够的空间，本体两侧距离周边元件至少保留2mm的间隙，方便焊接操作与后期维修拆换，引脚的弯折角度统一为下倾15度，既保证插装导向性，又不会因为角度过大导致引脚间距出现偏差；在进行整机结构布局时，这类直插元件的本体高度要纳入干涉检查范围，避免与外壳、散热片、其他高位元件出现空间冲突，尤其是在紧凑式设备的主板设计中，需要提前将该元件的三维模型导入装配体，验证安装空间、焊盘位置、引脚伸出长度是否匹配整体结构要求，避免开板后出现元件无法装配的问题。
