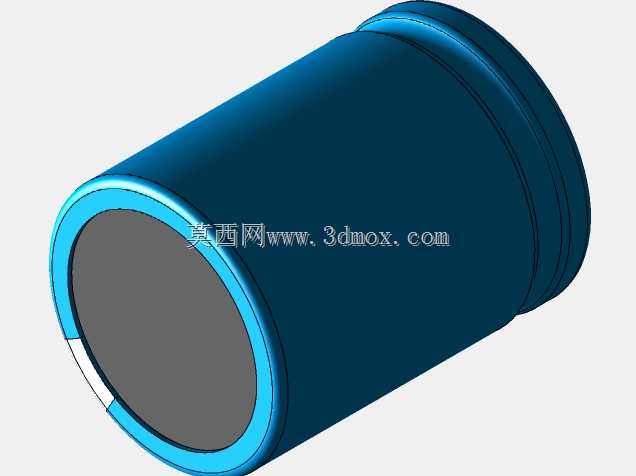

30mm直径40mm高铝电解扣盖电容结构

　　直插式铝电解电容是板级电源滤波、信号耦合回路里用量极大的被动元件，这款30mm直径、40mm总高的扣盖结构电解电容，主要适配中小功率开关电源、工业控制板卡、音频功放设备的板载安装场景，在低压大电流滤波回路里能提供足够的容值支撑，应对负载瞬态电流波动时的电压跌落问题。从结构设计来看，这款电容采用了10mm标准螺距的双直插引脚，引脚长度预留了常规波峰焊、手工焊的吃锡余量，引脚根部与铝壳底部的绝缘垫圈做了加厚处理，避免焊接过程中热量直接传导到内部电解液密封结构，防止长期高温工作下出现漏液隐患。扣盖式的封装结构相比传统卷边封壳，在抗机械振动性能上有明显提升，适合用在有小幅持续振动的工业设备内部，比如小型风机驱动板、桌面型工控终端的主板上，

　　不会因为长期振动导致封壳开裂。外形尺寸上，30mm的圆柱直径在同规格容值的电解电容里属于常规体积，40mm的总高度包含引脚伸出长度，做PCB布局的时候需要注意电容顶部与设备外壳的安全间隙，至少预留2mm以上的绝缘距离，避免铝壳与金属外壳接触造成短路。安装边界方面，双引脚的中心距严格控制在10mm，对应PCB上的安装孔孔径建议设置为1.2mm，孔位周边3mm范围内不要布置高度超过2mm的贴片元件，防止电容插装时与周边元件产生干涉。电容外壳的蓝色塑封层不仅做了极性标识，白色的负极标识条对应引脚的负极侧，布局时需要注意极性方向与PCB丝印匹配，避免反接造成电容击穿鼓包。在三维建模过程中，这款模型还原了铝壳的卷边细节、引脚的折弯公差、

　　底部绝缘垫片的厚度，做设备结构虚拟装配时，可以直接导入模型验证板卡安装位的空间是否充足，不需要再额外简化电容的外形轮廓，能有效减少结构评审时的干涉问题。对于做电源类产品结构设计的工程师来说，这类标准封装的直插电容模型可以直接复用在不同功率等级的电源板布局中，只需要根据实际容值需求调整对应高度直径参数即可，不用每次从零开始建模，能大幅提升板级结构布局的效率。另外这款电容的顶部扣盖位置做了防爆槽的结构还原，当内部电解液因为过温、过压产生气体时，防爆槽会优先开裂泄压，避免电容爆炸造成周边元件损坏，建模时也保留了这个细节结构，做热仿真、失效模拟分析的时候可以直接调用对应特征。
