莫仕5针集管连接器结构设计

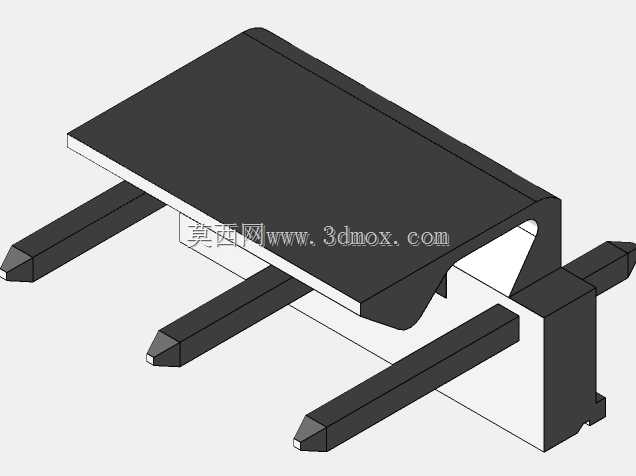

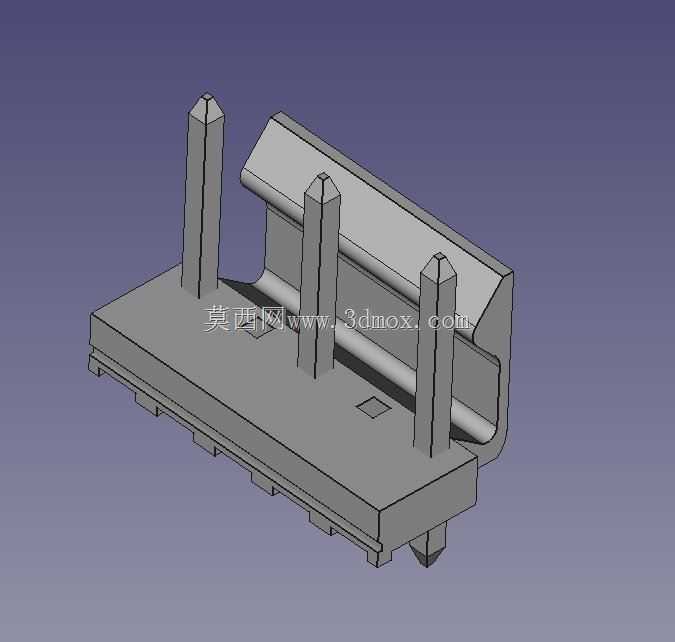

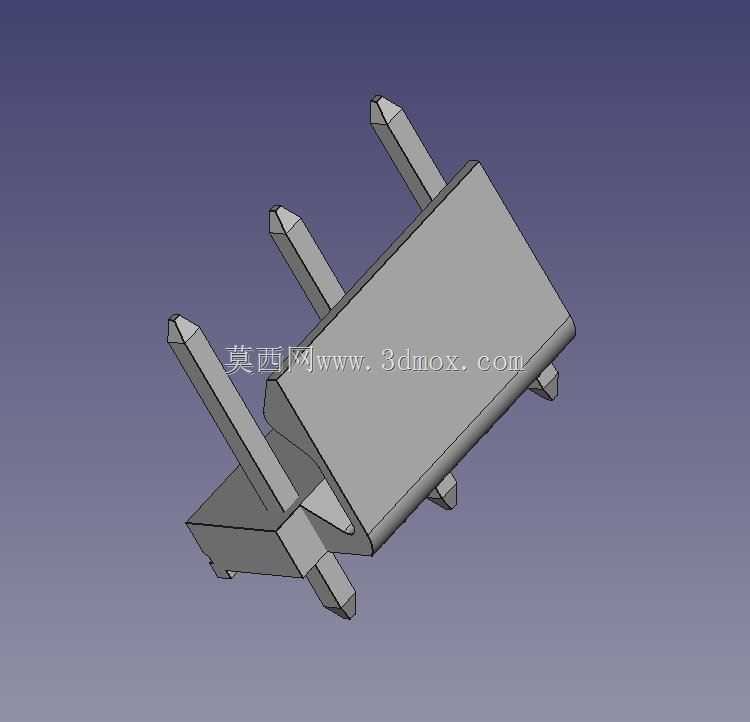

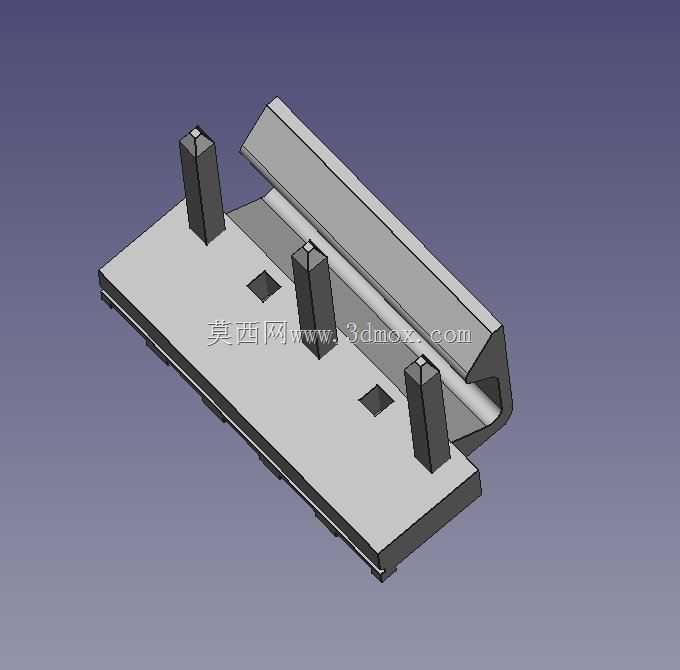

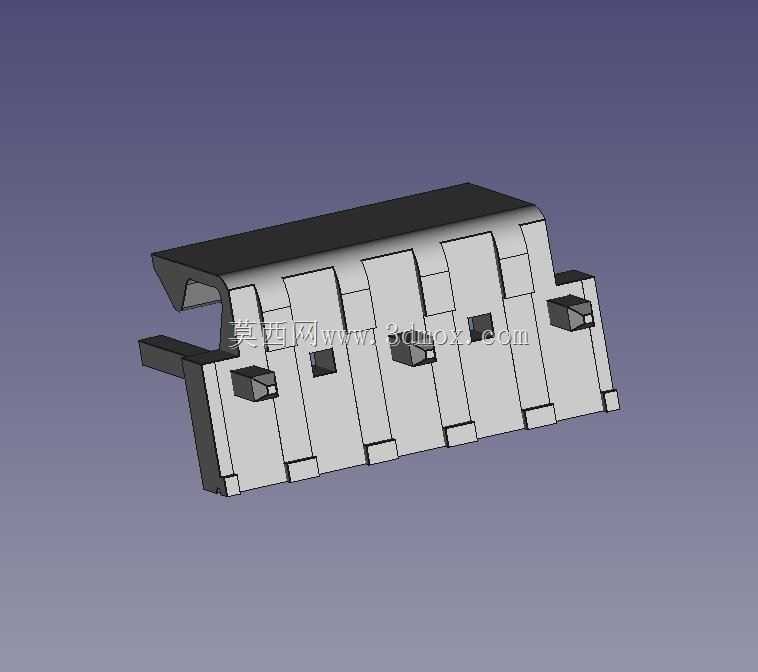

　　这款莫仕5针集管接插件，主要面向工业控制板卡、通讯设备内部的线束对接场景，在实际产线装配中，这类接插件常被用于信号传输回路的板端连接，替代传统飞线焊接的工艺，能大幅提升组装效率，同时降低虚焊、脱焊带来的售后返修概率。从结构设计来看，主体基座采用耐高温工程塑料注塑成型，基座上预留的三根定位柱，是为了在SMT贴片或者波峰焊工序中，精准卡入PCB板对应的定位孔内，避免过炉时接插件受高温气流冲击发生偏移，保证焊脚与焊盘的对位精度。产品的针脚设计做了差异化处理，其中2脚与4脚未做预装处理，这是针对特定客户的定制化需求预留的空位，方便产线根据实际回路需求，选择性压接对应规格的插针，既可以适配常规信号传输的细针，也能更换为承载小电流的粗针，

　　不用重新开模制作基座，大幅降低了多规格小批量订单的开模成本。基座侧边的挡墙结构，一方面是在对接公端插头时起到导向防呆作用，避免插反导致针脚弯折，另一方面也能在接插件完成对接后，为插合部位提供侧向防护，减少设备运行过程中振动带来的接插件松脱风险。基座底部的焊脚采用了贴片式焊盘设计，焊脚伸出长度经过反复校核，既保证过炉时焊锡能充分浸润焊脚形成可靠焊点，又不会因为焊脚过长导致锡量过多引发相邻焊盘连锡短路。在安装边界上，这款接插件的整体高度控制在常规板对板连接的安全间距范围内，不会和周边的电容、电阻等贴片元件产生干涉，定位柱的直径与PCB开孔采用间隙配合，公差控制在0.1mm以内，既方便人工或者贴片机快速摆放，

　　又不会因为间隙过大导致焊接后接插件歪斜。在实际选型过程中，结构工程师需要注意，这款接插件的对接方向为垂直于PCB板面，对接公端的插入力经过调校，单针插入力控制在行业标准范围内，多次插拔后仍能保持稳定的接触压力，不会因为长期使用出现接触电阻过大的问题。基座表面的平整度要求较高，注塑成型后经过去毛刺处理，不会出现飞边导致对接不到位的情况，三个定位柱的顶端做了倒角导向，插入PCB定位孔时能自动导正，即使贴片机摆放存在微小偏差也能顺利就位。
