25x40规格直插铝电解电容三维结构

　　在消费电子、工业控制板卡、通讯设备电源回路的设计选型阶段，直插式铝电解电容的三维占位模型是PCB布局、结构干涉校验环节不可或缺的参考要素，这款25mm直径、40mm高度的直插电解电容模型，完全按照实物的装配尺寸还原，能够直接导入各类三维装配环境完成板级布局校验。从实际应用场景来看，这类大容量直插电解电容多布置在电源输入端口的整流滤波回路、功率器件输出端的储能缓冲位置，承担滤除低频纹波、瞬时大电流补能、稳定母线电压的作用，常见于开关电源模块、工业变频器驱动板、通讯基站供电单元、大功率音频功放设备的板卡设计中，相比贴片电解电容，直插封装的同规格产品具备更高的耐压冗余与更大的容值上限，抗浪涌电流冲击的表现更稳定，

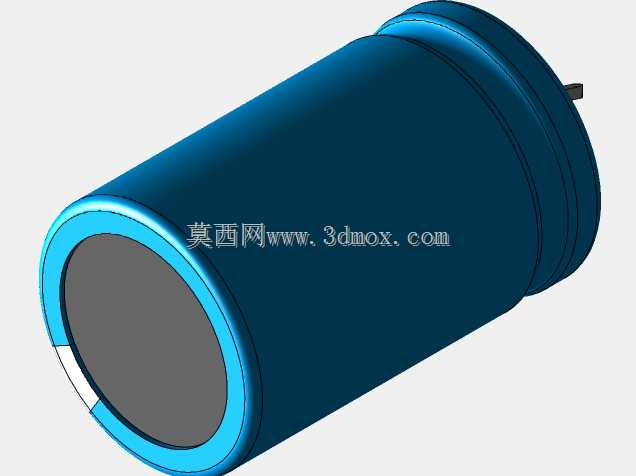

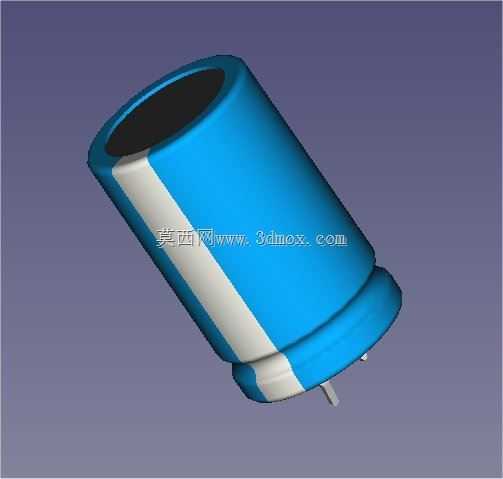

　　适合高负载连续工作的工业级电路场景。模型还原了电解电容的典型结构特征：主体为卷绕芯子封装后的圆柱形铝壳，外壳侧面的白色标识条对应负极引脚方向，能够在装配阶段帮助设计人员快速识别极性，避免插件阶段出现引脚反接的生产失误；底部的两个引出引脚按照10mm的标准间距设置，引脚的直径、伸出长度均匹配常规波峰焊工艺的通孔尺寸要求，设计人员在进行PCB Layout时，可以直接参考模型的引脚位置确定板上开孔的坐标与孔径，省去反复核对规格书尺寸的步骤。外形尺寸的精准还原是这类电子元件三维模型的核心价值，25mm的壳体直径、40mm的整体高度，能够帮助结构设计人员提前核算板卡上方的净空距离，避免后续装配时电容顶部和设备外壳、散热片、

　　相邻接插件出现空间干涉，尤其是在紧凑化设计的通讯终端设备内部，每一个板载元件的高度占位都直接影响整机的外壳厚度设计，精准的电容模型可以让结构评审阶段就发现潜在的装配冲突，减少打样后的改模次数。从设计思路上，这款模型没有做过度的细节简化，既保留了铝壳端部的卷边封胶结构、引脚根部的橡胶密封层特征，又控制了整体的模型面数，不会给大装配体的实时渲染带来过多的性能负担，适合在整机设备的全结构装配中作为标准元件调用。在进行电源回路的热仿真分析时，模型的圆柱壳体外形也可以直接赋予对应的材料属性，模拟电容工作时的表面散热路径，帮助设计人员评估高温环境下电容周边的热场分布，提前优化板上的散热开孔位置，延长电解电容的实际使用寿命。

　　对于刚接触电子结构设计的从业者来说，这类标准元件的三维模型也能帮助其快速建立直插元件的装配尺寸概念，理解不同封装规格电解电容的占位差异，在选型阶段就能根据板上的可用空间快速匹配合适的元件规格，避免出现选型后空间不足的问题。
