35mm规格直插铝电解电容器结构设计

　　直插式铝电解电容是板级电源滤波、储能回路中用量极大的被动元件，本次建模的35mm直径、35mm高度规格产品，属于中大容量直插电容的常用尺寸段，广泛适配工业控制板卡、开关电源模块、大功率驱动板、音频功率放大电路等场景的板上安装需求。这类电容在电路中主要承担输入输出侧纹波滤除、瞬时大电流补能、信号耦合旁路的作用，相比贴片电解电容，直插封装的同规格产品能承受更大的纹波电流，抗机械振动性能更优，在工业级、高可靠性要求的板卡设计中应用占比很高。

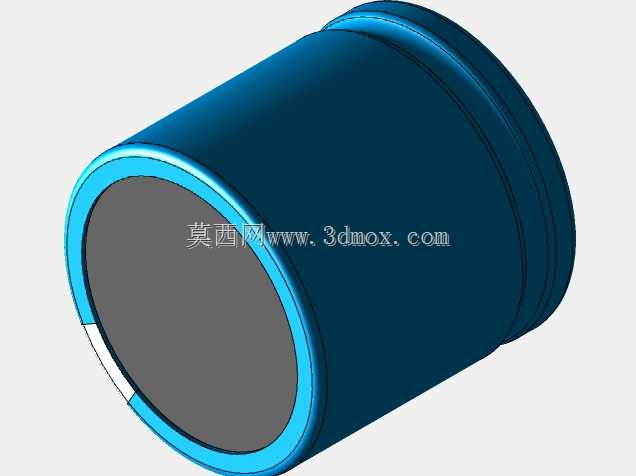

　　建模过程中优先还原了产品的实际安装边界，两个引脚的中心间距设定为10mm，完全匹配通用PCB设计的标准孔位间距，引脚直径按照行业常规0.8mm规格设定，可直接导入PCB布局软件做孔位干涉校验，避免结构设计阶段出现孔位不匹配、引脚无法插装的问题。电容本体的外形还原了量产产品的真实结构：蓝色塑封外壳覆盖铝制壳体主体，侧面预留白色标识印刷区用于标注容值、耐压、极性标识，底部采用黑色耐温橡胶密封塞，两个引脚从密封塞中心位置穿出，引脚根部做了轻微的折弯定位处理，还原量产产品的引脚成型状态，方便结构设计阶段模拟波峰焊工序的引脚插装高度。

　　从结构设计的实际需求出发，建模时特意保留了本体顶部的防爆刻痕细节，这部分是电解电容的安全结构，在过压、过温导致内部压力升高时，防爆刻痕会优先破裂泄压，避免壳体爆裂，做整机结构布局时需要在电容顶部预留至少2mm的安全泄压空间，不能紧贴壳体、散热片等结构件安装，这部分细节的还原能帮助结构工程师在布局阶段就规避安全间距不足的问题。本体外壳的拔模斜度、底部密封塞与铝壳的配合台阶都按照量产产品的实际公差做了还原，可直接用于整机的装配干涉检查，模拟产品插装后的实际占用空间，避免后期打样时出现电容与周边接插件、散热片、结构壳体的空间冲突。

　　这类大尺寸直插电解电容在安装时，除了引脚插装焊接外，部分高振动场景还会搭配电容固定胶、固定卡扣使用，建模时本体外径的尺寸公差控制在±0.2mm范围内，可直接用于配套固定卡扣的选型匹配，不需要额外测量实物尺寸。对于电源类产品的结构设计人员来说，精准的电容三维模型能大幅缩短板卡布局的校验周期，提前规避安装空间、安全间距、引脚匹配等常见问题，减少样机试产阶段的设计变更次数。
