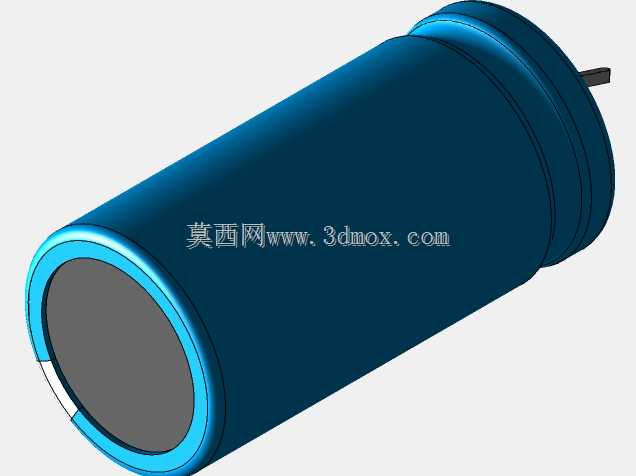

22×45mm直插铝电解电容器三维结构

　　这款直插式铝电解电容的三维建模，完全围绕板级电源滤波场景的实际装配需求搭建，在消费类电子、工业控制板卡、通讯终端设备的电源输入、输出回路中，这类径向引线电解电容是最常用的被动储能滤波元件，主要承担平滑纹波、瞬时电流补能、抑制电源线上高频杂波串扰的作用，是板级电源拓扑里不可替代的基础元件。建模过程中优先还原了产品的实际安装边界：本体直径严格控制在22mm，本体总高度不含引脚为45mm，两根径向引出引脚的中心间距设定为10mm，这个间距参数完全匹配通用PCB板上的标准焊盘孔位布局，设计人员在做板卡布局时可以直接调用该模型核对装配间隙，不需要额外调整孔位坐标，能有效避免后期打样时出现元件干涉、引脚无法对位插装的问题。

　　本体外形还原了量产铝电解电容的扣盖封装结构，底部采用卷边封合的铝壳收口设计，外壳的蓝色塑封套与负极标识白条也做了对应还原，能直观区分引脚极性，避免装配时出现极性反接的低级错误。从结构设计的角度看，这类电解电容的建模不能只做外观还原，还要考虑实际生产中的公差预留：本体直径的建模尺寸预留了0.2mm的塑封套厚度公差，引脚长度预留了3mm的板后剪脚余量，引脚直径匹配常规0.8mm的焊盘孔径，不管是做整机结构的空间校核，还是做PCB布局的干涉检查，都能直接复用模型参数。在实际设备应用中，这类容值规格的电解电容通常用在6s级别的电源储能回路里，对应小功率通讯终端、便携类电子设备的电源输入端，能在负载瞬时跳变时快速释放存储的电荷，

　　维持供电电压的稳定，避免主控芯片因为电压跌落出现复位重启的问题。建模时特意还原了底部的橡胶密封塞结构，能直观展现电容内部的密封封装形式，方便结构设计人员理解元件的受力边界，在做板卡压合、外壳装配时避开电容顶部的防爆阀位置，防止外力挤压导致电容漏液、失效。
