Kinter MA170型立体声音频放大器结构设计

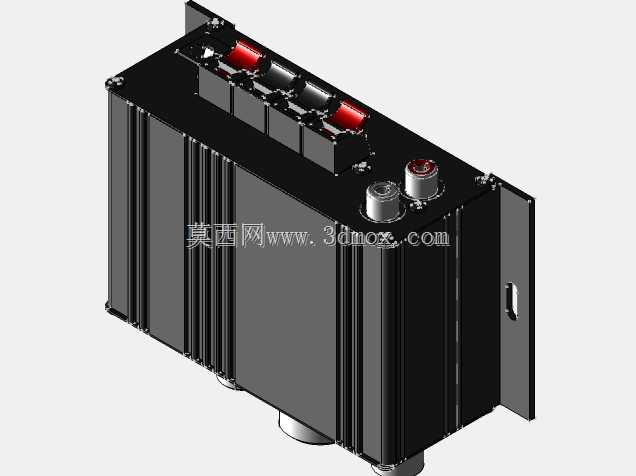

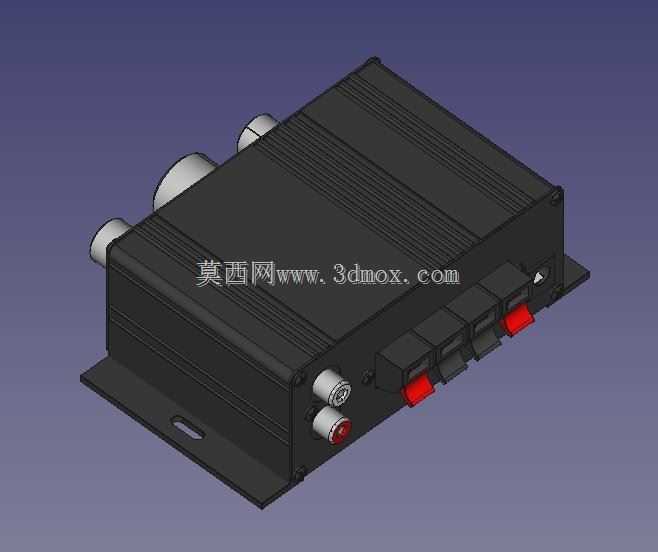

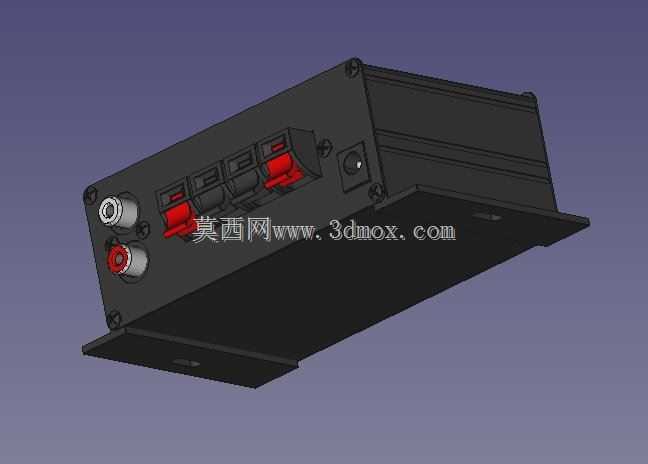

　　这款立体声音频放大器的结构设计，首先围绕小型音频扩声场景的实际安装需求展开，常见于街机设备改装、小型桌面音频系统搭建、车载副驾音频补装这类空间紧凑的使用场景，核心作用是将前端输入的弱音频信号进行功率放大，推动小功率扬声器输出足够响度的声音，同时保留立体声左右声道的分离度，避免声道串扰影响听感。从结构布局来看，整机采用挤压铝型材搭配端盖的壳体方案，铝型材外壳表面设计有平行散热筋，无需额外加装散热片即可满足小功率功放芯片的散热需求，壳体两侧预留的RCA接口采用红白色差区分左右声道输入，接线端子采用按压式弹簧接线柱，搭配红色标识区分接线极性，现场接线无需额外工具，徒手即可完成扬声器线缆的压接固定，适配现场快速改装的作业需求。安装结构上，

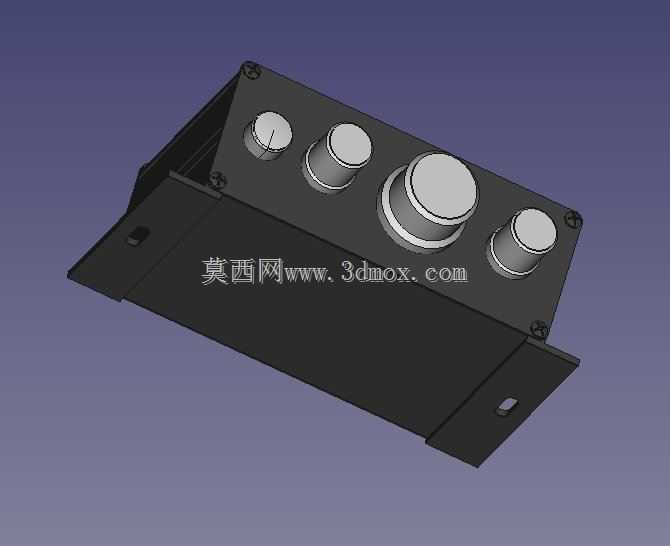

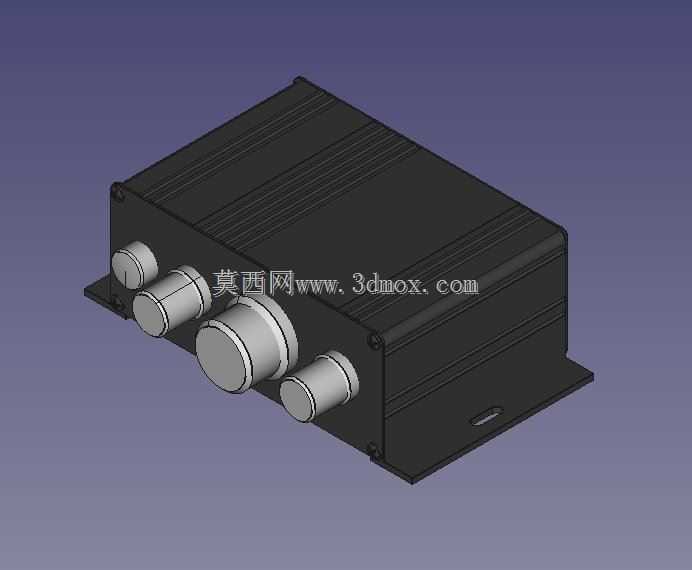

　　壳体底部延伸出带安装腰孔的固定法兰，腰孔的长度方向预留了±2mm的安装调节余量，可适配不同孔距的安装基面，安装时无需精准配打孔位，降低现场安装的对位难度，法兰的厚度设计为1.5mm，采用与壳体同材质的铝合金折弯成型，保证安装固定的结构强度，长期使用不会出现固定耳断裂的问题。接口布局上，所有输入输出接口均布置在壳体同一侧端面，接线时所有线缆可从同一方向走线，方便设备在狭小腔体内部的线缆整理，避免线缆弯折过度导致的接触不良问题，壳体另一侧端面预留了电源接入与调节旋钮的安装位，电位器旋钮突出端面3mm，调节时无需额外工具即可徒手旋转调节音量大小。从建模细节来看，铝型材的散热筋高度设计为2mm，筋条间距3mm，既保证了足够的散热接触面积，

　　也避免筋条过密导致加工时出现型材充型不满的问题，端盖与型材主体采用卡扣加两颗M2螺丝的固定方式，卡扣承担初步定位作用，螺丝承担长期使用的防松固定，拆解维护时仅需拧下两颗端盖螺丝即可拆开壳体，方便内部电路板的检修与元件更换。整体外形尺寸控制在长120mm、宽75mm、高35mm的范围内，可直接嵌入多数老式街机的原有安装空位，无需对原有设备的结构进行额外切割改造，适配存量街机设备的音频升级改造需求，接线端子的间距设计为8mm，满足安规要求的电气间隙，避免高压接线端出现拉弧短路的风险，RCA接口的同轴度公差控制在0.1mm以内，保证音频插头插入后接触稳定，不会出现接触不良导致的单侧声道无声问题。
