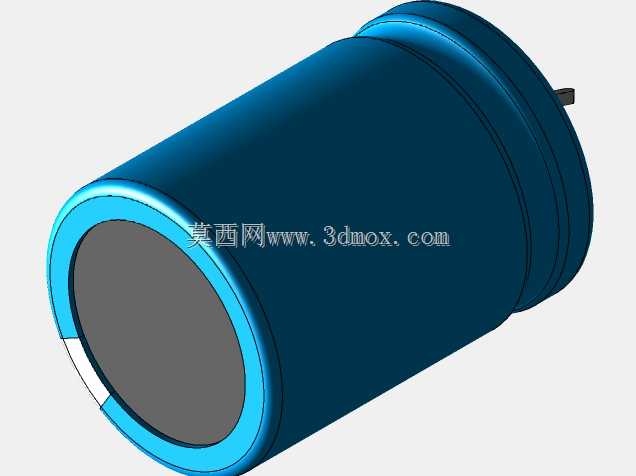

25×35mm直插式铝电解电容器三维结构

　　在消费类电源板、工控驱动板、通讯终端设备的PCB布局环节，直插铝电解电容是板级滤波、储能回路里的核心被动元件，这类径向引线的电解器件，承担着输入输出纹波滤除、瞬时大电流补偿、直流母线电压稳定的关键作用，很多刚接触板级结构设计的工程师，容易忽略这类插件元件的实体安装边界，导致后期样机装配时出现元件和周边结构件干涉、引脚折弯长度不匹配波峰焊工装、电容本体和散热片安全距离不足的问题，这个三维结构的还原，就是为了在结构设计阶段就把所有装配约束提前明确。从结构细节来看，这款电容本体为圆柱形铝壳封装，外壳带有负极标识的白色竖条，生产环节中该标识用于插件工序的极性防呆，避免反向插装导致电容过压爆浆失效；本体顶部设计有压合式扣盖结构，

　　扣盖和铝壳采用卷边压合工艺密封，内部的电解液不会因为长期高温工作出现渗漏，同时扣盖处预留的压力释放刻槽，会在内部压力异常升高时优先开裂泄压，避免壳体炸裂影响周边器件。尺寸参数上，本体直径为25mm，本体总高度35mm，两根径向引出引脚的中心间距为10mm，这个引脚间距完全符合主流直插元件的PCB孔位设计规范，对应的PCB安装孔直径建议设置为0.8mm，孔位周边需要预留至少1mm的阻焊扩展区域，避免波峰焊时出现连锡问题。建模过程中，特意还原了引脚的折弯成型角度，常规波峰焊工艺下，引脚伸出PCB背面的长度需要控制在2.0-2.5mm区间，过长会导致剪脚工序残留应力拉扯引脚密封处，过短则会导致焊锡浸润面积不足影响焊接可靠性。

　　在实际布局场景中，这类容值通常在几百微法到几千微法区间的电解电容，一般布置在电源输入端口、功率器件的供电回路附近，建模时需要注意电容本体和周边贴片元件的安全间距，尤其是和发热功率器件的距离要保持在3mm以上，避免长期高温烘烤加速电解液干涸缩短电容使用寿命；如果是卧式安装的场景，还需要额外增加电容固定胶的占位空间，避免设备振动时引脚受力断裂。整个模型的细节还原覆盖了从PCB封装匹配、结构件干涉检查、生产装配工艺校验的全流程需求，不管是做整机结构的堆叠设计，还是做PCB板的3D布局校验，都能直接调用，不需要再反复核对实物尺寸调整模型参数，能有效减少设计阶段的反复打样次数，缩短产品研发的迭代周期。
