24引脚双列直插塑封集成电路封装结构

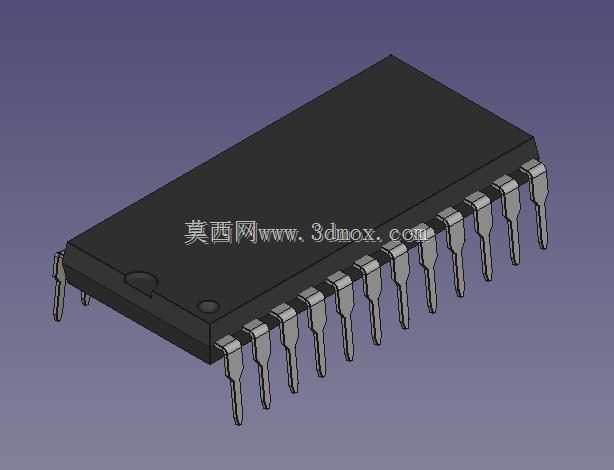

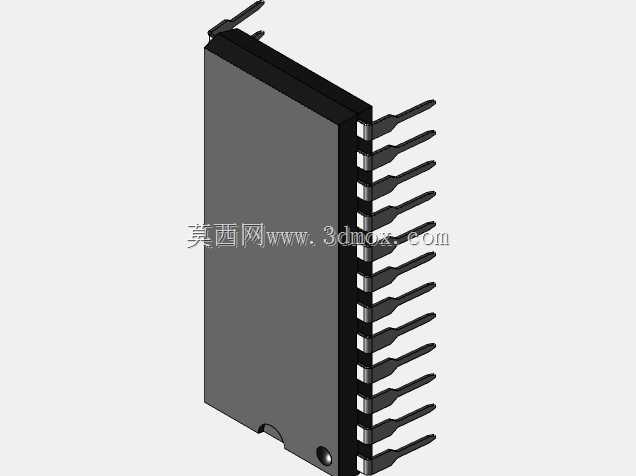

　　这套塑封双列直插器件的三维结构，围绕通孔插装工艺的实际装配边界搭建，引脚采用两侧对称排布的鸥翼式直插形态，引脚中心间距控制在0.6W规格对应的标准节距，整器件共引出24个接线端子，分列封装本体左右两侧，每侧12针。建模过程中优先还原了量产塑封IC的真实外形特征：本体为黑色阻燃环氧树脂模塑成型的长方体，顶面预留了引脚1定位的圆形凹点标记，端部做了对应方向的半圆弧定位缺口，避免产线插件时出现方向反接的低级失误。

　　从设备应用场景来看，这类封装器件大量出现在传统工控板、电源控制板、老式通讯接口板、教学实验电路板以及家电主控板的通孔焊接工位上，波峰焊生产线的夹具定位、PCB开孔排布、自动插件机的供料轨道设计，都需要精准的器件三维外形做干涉校验。不同于表贴器件的回流焊工艺，DIP器件的引脚需要穿透PCB基板的金属化孔，在板背面完成焊锡浸润，因此建模时特意保留了引脚的折弯过渡段、引脚末端的轻微外张角度——这个细节是实际量产中为了插件时引导引脚顺利对准焊盘孔，同时插入后依靠引脚自身弹性卡在孔内，避免过炉前器件从板体脱落。

　　外形尺寸的把控上，封装本体的宽度、厚度完全参照通用窄体/宽体DIP24的量产规格，引脚伸出本体底面的高度、引脚横向跨距严格匹配标准PCB焊盘孔的排布间距，安装时器件本体底面和PCB板面之间预留了微小的悬浮间隙，这个间隙一方面可以容纳焊接后残留的助焊剂挥发空间，另一方面避免塑封本体直接贴死板面导致热胀冷缩时拉扯焊盘。引脚的截面尺寸、折弯圆角都做了写实还原，没有做简化的直杆处理，因为在做自动插件机的动作仿真时，引脚的折弯刚性、插入导向角度直接影响插件成功率，如果模型把引脚做成完全垂直的直针，仿真出来的插入力和实际产线情况会出现明显偏差。

　　设计思路上没有刻意做外观的夸张修饰，所有结构特征都服务于装配校验：顶面的标记特征用来在视觉检测工位做方向识别，引脚的排布间距用来导出PCB封装库的孔位坐标，本体四周的拔模斜度还原了塑封模具脱模的真实工艺角度，甚至引脚表面的轻微哑光质感也对应了量产器件引脚镀锡的表面处理状态。结构工程师在做整板布局时，可以直接把该模型导入装配环境，校验周边电解电容、接插件、散热片的安装间隙，尤其是器件上方如果要布置绝缘防护片、散热盖板，或者板卡需要插入导轨槽的场景，DIP器件的整体高度是板卡厚度方向尺寸链里非常关键的一环，不少老式工控板卡的外壳内部净空有限，提前用精准的三维模型核对高度边界，就能避免后期打样后出现器件顶壳、装配干涉的返工问题。对于手工焊接的样机开发场景，该模型也能用来定位焊接工装的压条位置，确保波峰焊过程中器件不会被熔融焊锡的浮力顶起偏移。
