直插铝电解电容器30×35规格结构

　　直插铝电解电容器在开关电源、驱动板、工控主板、通讯终端和消费类电子设备中承担滤波、退耦、储能与瞬时电压支撑等任务。30mm直径、35mm高度的规格属于中等容量直插封装，常见于电源输入侧、整流后母线端以及负载波动较大的电路区域。建模时先从整机布局角度确认元件占用空间：圆柱本体决定PCB上方的高度包络，底部两根径向引脚决定孔位间距与插装方向，外壳下端卷边和扣盖结构则影响波峰焊、选择性焊接以及壳体与周边高元件之间的安全距离。

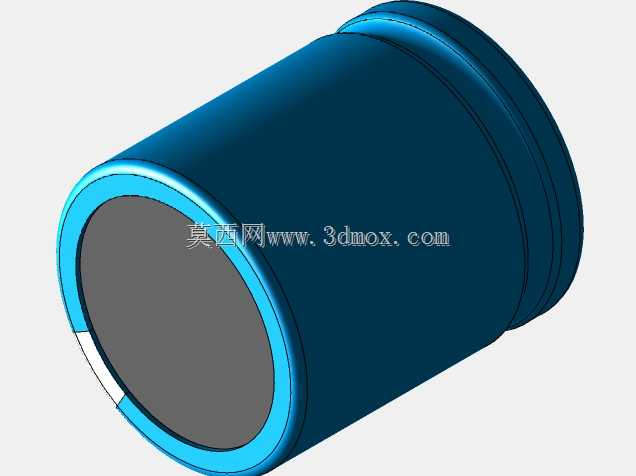

　　电容外壳采用圆柱铝壳形态，外侧蓝色包覆层用于标识极性与绝缘防护，一侧露出的银白色纵向区域对应负极标识带，装配时可与PCB丝印、极性标记快速对位。顶部与底部的卷边轮廓不是单纯装饰，而是铝壳与橡胶密封盖、芯组封装配合后的外形反映；底部扣盖处需要保留引脚穿出位置、密封垫圈压缩空间以及壳体收口台阶。若在设备结构中忽略这些细小凸缘，电容靠近支架、线槽或钣金侧壁布置时，容易出现干涉，维修拔插也会缺少手指或工装操作余量。

　　引脚部分按直插元件的实际装配关系处理，两根金属引线从底部偏心伸出，长度和间距需匹配PCB厚度、焊盘孔径及过炉后剪脚要求。三维布局中，引脚中心线应与电路板孔位一致，本体底面到PCB表面要留出焊接后自然落座的间隙；过高会导致元件歪斜，过低则可能压迫密封盖或影响清洗、涂覆工艺。对于振动较大的设备，还应在模型周边评估点胶固定、绑带固定或电容卡座的空间，不能只按理想圆柱体摆放。

　　从设计思路看，这类元件模型的价值不在于复杂曲面，而在于把采购选型、PCB封装、结构干涉和装配工艺串联起来。电源工程师关注容值、耐压、纹波电流与寿命，结构工程师更关注本体直径、高度、极性方向、引脚伸出长度以及周围散热通道。将外壳、包覆套、负极标识、底部卷边、扣盖和引脚分层建立后，干涉检查可以准确反映真实元件边界；在密集电源板上，还能据此核对电解电容与变压器、散热片、连接器、外壳立柱之间的爬电距离和通风路径。

　　实际设备中，该电容常靠近整流桥或DC-DC模块布置，周围温度较高，因此模型放入装配时不应贴紧发热器件。圆柱外形虽然便于排布，但径向尺寸会连续占用板上空间，多颗电容并列时要兼顾焊盘间距、套筒作业口径和返修热风枪可达性。引脚侧下方需避免走线过度密集，底部也不宜压到高大贴片元件。通过完整表达30mm宽、35mm高及10mm螺距相关安装边界，该结构可用于电子设备整机预布局、电源模块装配校核、元器件库建立以及产线插装工装设计。
