直插铝电解电容器22×35结构件

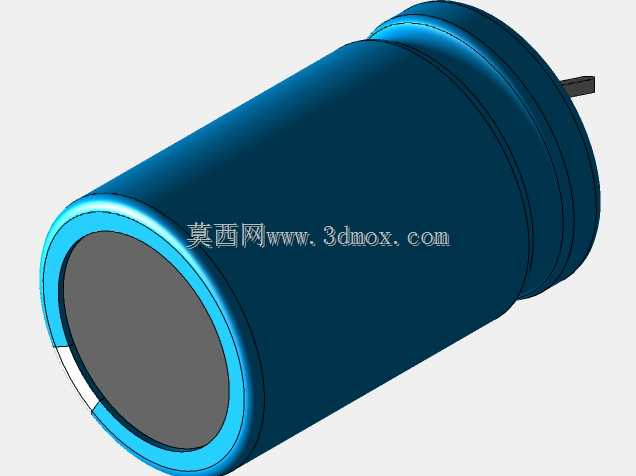

　　直插式铝电解电容器在开关电源、驱动控制板、滤波回路以及各类工业电子设备中承担储能、平滑纹波和瞬时电压支撑作用。该三维结构围绕直径22mm、总高35mm的圆柱本体展开，重点还原了蓝色套管、白色极性标识条、底部扣盖、橡胶密封区以及两根径向引脚的相对位置，便于在PCB布局、外壳干涉检查和整机装配阶段直接使用。

　　从实际选型角度看，这类元件通常布置在电源输入侧、整流桥后方或DC母线附近，工作时需要兼顾电容本体与周边焊点、塑料立柱、散热片、线束和金属外壳之间的安全距离。模型将圆柱侧壁、卷边封口和底部出线结构分开表达，能够帮助结构工程师判断元件贴板后的真实占用空间，而不是仅依据二维封装估算。圆柱直径决定了PCB上的元件间距，35mm高度则影响上盖、屏蔽罩和风道的预留尺寸；若设备内部存在振动或倾斜安装，还需要结合本体高度评估固定胶、卡箍或绑带位置。

　　底部结构是建模时不能简化的部分。电解电容依靠扣盖和密封件容纳芯包，两根引脚从底部伸出并穿过电路板，引脚中心距、伸出方向和根部过渡区域都会影响自动插件、波峰焊以及人工返修。模型保留了引脚的细长形态和底端金属片特征，可用于检查焊盘孔径、过波峰高度以及相邻元件之间的电气间隙。白色极性条沿筒体轴向布置，对应负极标识，在装配可视化中能够提示防呆方向，减少极性反接风险。

　　设计思路上，外形采用规则圆柱加底部台阶的组合，套管包覆主体，上端保留圆弧收口，下端通过卷边与扣盖形成封闭轮廓。这种结构既符合铝电解电容的制造特征，也便于在三维软件中进行包络体抽取。进行整机布置时，可将该模型作为占位件或精确干涉件使用：横向关注22mm筒体与相邻高元件的间距，纵向关注35mm本体到壳体顶面的距离，底部关注引脚长度与板厚、焊接面空间的匹配。对于需要灌胶、点胶固定或设置绝缘片的产品，该模型还能辅助确定胶水流向、支撑面和绝缘边界，使电子装联设计从原理封装延伸到真实装配空间。
