双排直插2.54间距十针排针连接器结构

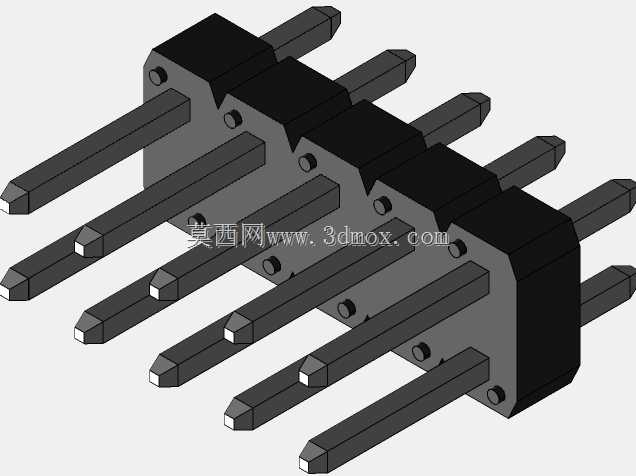

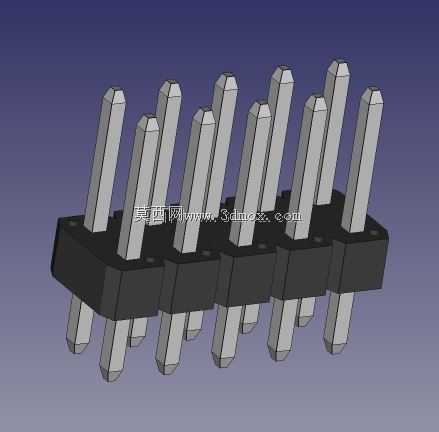

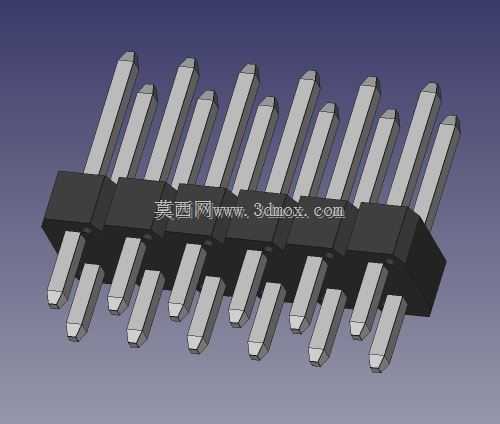

　　这类双排直插排针是板级电气互联里最常见的基础连接件，十针按两排五列排布，针间距取常规2.54mm节距，适配绝大多数通用PCB孔位、面包板及配套排母座。实际整机装配中，它常被用在控制板与外设模块的信号转接、电源小电流分路、调试接口扩展等场景，工控主板、消费电子、通讯终端、实验开发板上都能见到同规格件的身影，承担板间可拆卸连接的作用，既方便产线分模块组装，也给后期检修更换留出操作空间。建模时先从塑胶本体入手，主体采用黑色绝缘基座，沿长度方向均布五个塑胶隔位，把两排方形方针分隔固定，基座底部预留凸台与PCB板面贴合限位，避免插装时塑胶件贴板过死影响焊锡爬升。金属插针分上下两段伸出塑胶体，上段为对接端，方针端部做倒角收尖，

　　方便和排母孔对位盲插，下段为焊接端，同样做收尖处理，穿过PCB通孔后过波峰焊或手工焊固定，针身贯穿塑胶本体的段在模型里做了包胶干涉约束，还原实际注塑或装配后针体不松动的状态。针体截面按方形方针绘制，棱角清晰，倒角段长度控制在便于导向的范围，不会因锥度过长减小有效接触长度。排布上两排针错位对齐列向，横向列间距、排间距离均按标准2.54间距体系设定，安装边界要重点核对：整组排针的总长度由五列节距累加再加两端塑胶余量决定，宽度方向覆盖两排针外侧间隙加塑胶侧壁厚度，高度方向区分对接侧针高与焊接侧针长，PCB开孔需匹配方针对角尺寸预留焊盘环宽，相邻孔位不能和板上其他元件干涉。塑胶基座侧面的小凸起是防误插或定位结构的简化表达，

　　建模时保留该特征可让装配干涉检查更准确。结构设计上要兼顾插拔寿命与焊接可靠性，塑胶材质通常选用耐温绝缘材料，过炉时不会软化变形，金属针表面做镀锡或镀金处理保证接触导电性能。三维建模过程中，针件阵列要严格锁定节距参数，方便后续快速改型为不同针数的同系列排针，塑胶体和插针分零件装配，也能单独出工程图指导模具与机加工选型，导入整机后可直接模拟插合行程，核对排母对接时的顶部空间是否足够，避免外壳遮挡操作。
