0.6间距28针塑料浸渍双列直插IC封装

　　在消费电子、工业控制板卡的通孔插装工艺环节里，这类28引脚的塑料浸渍双列直插封装器件，是小批量试产、教学实验平台、老旧工控板维修替换场景里的常用封装形式，区别于表贴类封装的回流焊工艺要求，它可以直接配合波峰焊设备完成批量焊接，也能在手工焊台操作下完成单块样板的器件焊接，对生产设备的适配门槛更低，在高校电子实训场景里，学生不需要掌握高精度钢网印刷、回流焊温度曲线调试这类复杂工艺，就能完成电路的搭建调试。

　　这款封装的引脚间距设定为0.6W，也就是行业内常用的窄体双列直插尺寸标准，引脚沿封装本体两侧对称排布，每侧14根引脚，引脚采用向下倾斜的成型设计，也就是常说的下倾成型工艺，这种引脚形态在插入PCB对应通孔时，能依靠引脚自身的轻微弹性卡在孔壁上，在过波峰焊之前不需要额外点胶固定器件，就能避免传输过程中器件偏移掉落，同时倾斜的引脚结构在焊接完成后，焊锡能顺着引脚斜面充分填充通孔与引脚的间隙，减少虚焊、漏焊的不良率，后期维修拆换时，也能借助吸锡器快速清除孔内焊锡，不会因为引脚垂直卡滞导致焊盘脱落。

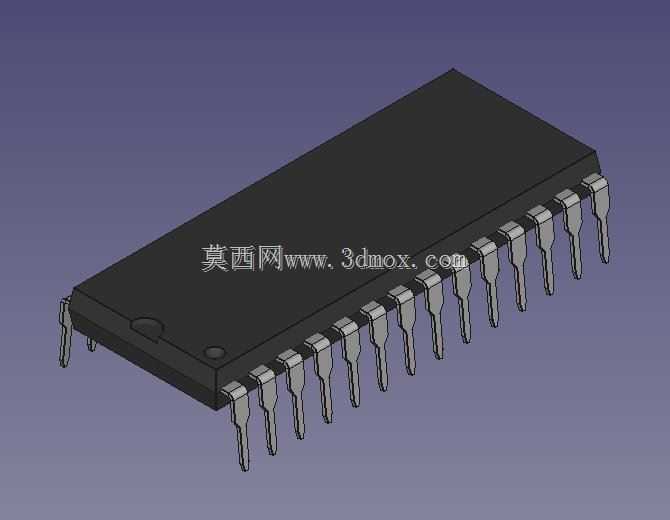

　　从设计维度来看，封装本体采用黑色环氧树脂浸渍成型，本体表面预留了圆形定位标记，对应引脚1的排布位置，避免生产、插件过程中出现器件方向插反的问题，本体边角做了小尺寸倒角处理，在批量编带或者料管包装运输时，不会因为边角磕碰产生环氧碎屑污染引脚。引脚采用可焊性镀锡处理，弯折处做了应力释放圆弧，避免插件过程中引脚从本体根部断裂，引脚的伸出长度、弯折角度都严格匹配通用PCB通孔设计规范，适配1.6mm标准厚度的FR-4板材，通孔直径设定在0.8mm时就能顺利完成插件，不需要额外扩孔处理。

　　在实际选型应用中，这类封装的IC不需要定制特殊的贴片吸嘴、定制钢网，只要在PCB设计时按照引脚间距预留对应通孔、预留足够的本体安装空间即可，本体宽度、长度尺寸都符合通用IC座的适配标准，也可以搭配对应的28Pin双列直插IC座使用，方便后期器件升级替换，不需要反复焊接损伤PCB焊盘，在一些需要频繁更换程序存储芯片、逻辑芯片的调试场景里，搭配IC座使用能大幅提升调试效率。
