直插铝电解电容22×30规格结构

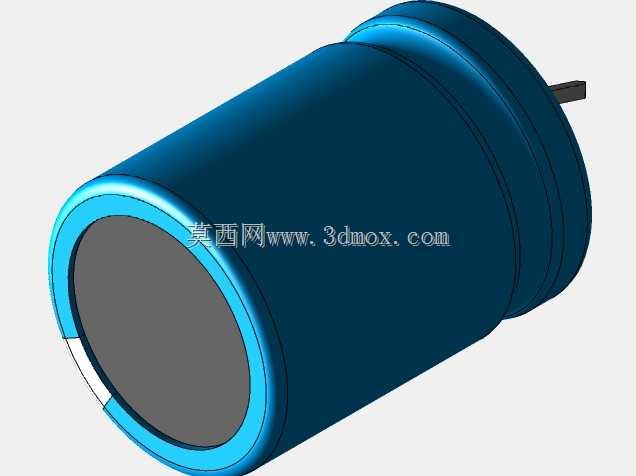

　　该直插铝电解电容主要面向板级电源滤波、储能缓冲与低频退耦场景，常见于开关电源输出端、工控驱动板、家电控制板以及通讯终端电源链路中。在实际设备运行时，电容依靠铝电解介质形成较大容量，能够在负载瞬态变化时补充电荷，抑制母线电压跌落，同时对整流后的脉动电压进行平滑处理，降低纹波对后级芯片和功率器件的影响。建模时以圆柱主体为核心，外径控制在22mm，本体高度约30mm，底部两根径向引脚保持10mm间距，便于在PCB布局阶段直接校核孔位、焊盘间距与周边元件的安全距离。外形上保留蓝色套管、白色极性标识条、底部扣盖封口和伸出引脚等特征，套管侧面的极性条用于装配时区分负极方向，避免反接造成电解液失效甚至鼓包风险。

　　底部橡胶塞与铝壳卷边结构体现了电解电容的密封思路，建模中对卷边圆角、壳体台阶和引脚折弯位置进行了还原，使结构在整机干涉检查时更接近实物。引脚采用直插径向形式，穿板焊接后可承担机械固定与电气连接作用；在空间紧凑的板卡中，22mm直径需要与周围高器件预留散热和装配间隙，30mm高度则要考虑机箱上盖、线束走向及三防漆涂覆空间。设计选型时，该类电容通常布置在整流桥后或DC/DC模块输入输出侧，靠近功率回路以缩短高频电流路径；三维模型可用于PCB堆叠、外壳开孔、绝缘隔离和维修拆装验证。圆柱本体与板面相垂直，底部贴板高度、引脚伸出长度和极性方向都会影响波峰焊或手工焊工艺，模型将这些边界明确表达，方便工程师在布线前完成干涉预判。对于多电容并联的电源板，还可依据该外形阵列排布，核对相邻电容之间的热扩散距离，避免高温区域集中。整体结构不复杂，但尺寸、极性、引脚间距和封口形态对装配可靠性影响直接，适合作为电子设备结构库中的标准直插元件使用。
