直插铝电解电容30×30规格结构建模

　　直插式铝电解电容是电源滤波、母线储能、低频信号耦合场景里十分常见的分立器件，本次建模对象针对直径30mm、本体高度30mm的圆柱封装展开，还原带扣盖封口、双引脚引出的完整外形，可直接用于PCB布局干涉检查、整机装配空间校核以及电子设备BOM配套建模。

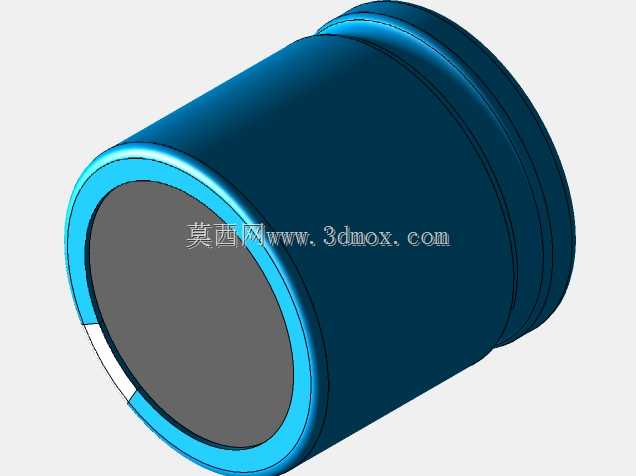

　　从实际装机逻辑来看，这类大容量电解电容多用于开关电源输出端、工业控制柜直流回路、驱动板储能支路以及家电控制板整流后滤波位置，依靠较大的容值吸收纹波电流、平缓电压波动。器件本体采用圆柱卷绕结构，外部包覆蓝色绝缘套管，侧面预留白色极性标识条，用于装配时区分正负极，避免反向接入引发漏液、鼓包甚至失效。建模时将套管包覆层、金属外壳卷边、底部橡胶密封塞以及两根径向直插引脚分别独立构建，既保留外观分色特征，也能在装配评审中准确呈现不同材质区域的边界。

　　底部结构是该器件建模的重点，电容外壳通过卷边扣压方式将橡胶密封盖固定在筒体下端，形成密封腔体，引脚从密封塞中心穿出，引脚间距按照常规大体积直插电容的排布设定，引脚为圆截面金属引线，末端保留插装过渡段。进行PCB设计时，结构工程师可依据该模型核对板上开孔位置、引脚伸出长度以及波峰焊或手工焊接后的安全间隙，尤其在多颗电容并排布置的电源模块内，能够提前发现筒体侧壁与周边散热器、接线端子、塑壳立柱之间的空间冲突。

　　外形边界处理上，圆柱主体直径按30mm控制，筒体总高不含引脚为30mm，底部卷边处略大于筒体直径，建模时保留这一圈凸缘特征，避免整机内部预留孔位或卡扣限位槽按光面圆柱设计后出现装配卡滞。顶部为封闭圆弧过渡结构，侧壁与端盖衔接处做圆角处理，符合铝壳冲压拉伸后的真实工艺形态。侧面极性标识条从靠近底部位置延伸至筒体上部，宽度与实物套管印刷区域一致，在三维布线或整机透明外壳展示时，可直观判断器件安装方向是否正确。

　　设计思路上没有将电容简化为单一圆柱体，而是把装机时真正影响布局的几个关键尺寸全部纳入：筒体最大外径、扣盖卷边轮廓、引脚中心距、引脚伸出长度、极性条方位以及底部密封塞的下沉台阶。这样在进行控制柜紧凑布局时，既能核算电容与安装板之间的贴装距离，也能模拟引脚穿板后背面焊点与底层走线、支撑柱的距离。对于需要做散热评估的电源设备，还可在该外形基础上附加热场分析参考面，评估电容周边热空气流通空间是否满足寿命降额要求。

　　在通讯终端、小型工控电源以及测试仪器内部，这类径向引线电容往往贴近板边竖立安装，外围还可能设置热熔胶固定位或尼龙绑带限位结构，完整的阶梯卷边和引脚模型能够帮助设计人员确认固定胶槽高度、绑带绕行位置不会压到套管封口区域。整体建模兼顾外观展示与工程装配需求，几何特征连续，分件逻辑清晰，可作为电子设备结构库中标准直插电解元件使用。
