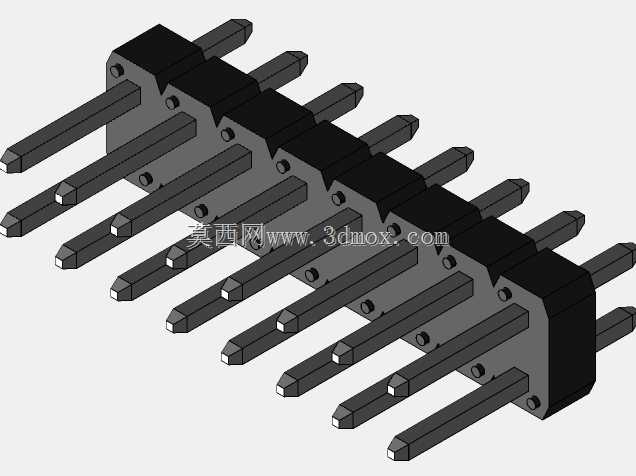

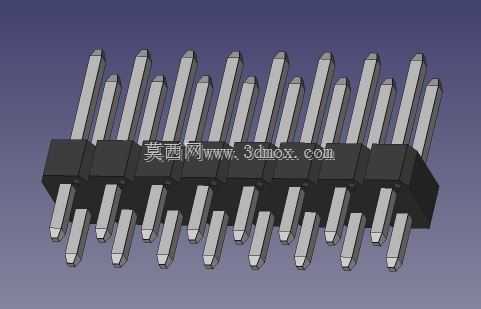

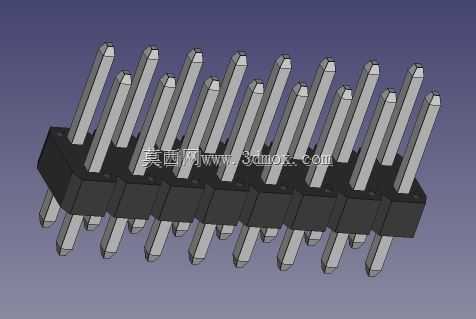

8×2垂直0.1节距通孔排针连接器结构

项目分类:通讯工具类 发布时间:2022-06-28 ID:665735
  • 8×2垂直0.1节距通孔排针连接器结构
  • 8×2垂直0.1节距通孔排针连接器结构
  • 8×2垂直0.1节距通孔排针连接器结构

  在消费电子、工业控制板卡、通讯终端设备的板间互联场景中,直插式双排排针是应用极广的基础互联元件,本次呈现的8×2规格垂直通孔排针,正是针对小间距板卡高密度布线需求设计的标准互联部件。这类排针的核心作用是实现两块平行印制电路板之间的信号与小电流传输,常见于工控IO扩展模块、嵌入式开发板、通讯接口转接板的板层堆叠连接场景,相比单排排针可在相同板宽下提供翻倍的触点数量,适配0.1英寸也就是2.54mm的行业通用节距,能匹配市面上绝大多数标准排母座、面包板及测试治具的插孔尺寸。从结构设计来看,该排针采用黑色高温绝缘塑胶基座固定两排共16根方形插针,插针为黄铜基材表面镀锡处理,保证焊接时的上锡性能与接触导通可靠性,

  插针伸出塑胶基座上下两端的长度经过精准核算,下端引脚长度适配常规1.6mm厚度印制板的波峰焊通孔插装工艺,穿过PCB板后露出的引脚长度控制在1.2-1.5mm区间,既保证焊锡能够充分包裹引脚形成可靠焊点,又不会因引脚过长导致焊后剪脚工序额外增加工时,上端对接端的长度则匹配标准排母的插接深度,保证插合后接触电阻稳定在毫欧级,避免信号传输过程中出现压降过大或接触不良的问题。塑胶基座采用耐温等级达到260℃的LCP材质注塑成型,能够耐受无铅波峰焊过程中的高温冲击,不会出现基座变形、插针偏移的问题,基座上的插针固定孔位采用高精度模具成型,孔位公差控制在±0.03mm以内,保证每根插针的中心距一致,插针对接时不会出现偏针、顶针的问题。

  设计过程中重点考量了插针的保持力,通过在插针与塑胶基座配合的位置设计滚花结构,增大插针与塑胶之间的摩擦力,保证单根插针的轴向保持力不低于3N,避免在插拔对接过程中出现插针被拔出基座的情况。从安装边界来看,该排针在PCB板上占用的安装区域为8个节距长度对应20.32mm、两排插针中心距2.54mm的矩形区域,布局时需要在排针周边预留不小于2mm的操作空间,方便排母的插拔操作,同时要避免周边走线与焊盘距离过近导致焊接时出现连锡问题。垂直安装的结构形式使得两块互联的PCB板保持平行堆叠,板间间距由排针上端对接端的长度决定,可根据实际堆叠高度需求选型对应针长的规格,这类通孔插装的排针相比表贴型号拥有更高的机械连接强度,能够承受一定的振动与冲击载荷,适合在工业环境下的设备中使用,不会因为设备运行过程中的振动导致连接松脱。
