2.5×5英寸椭圆形车载扬声器结构

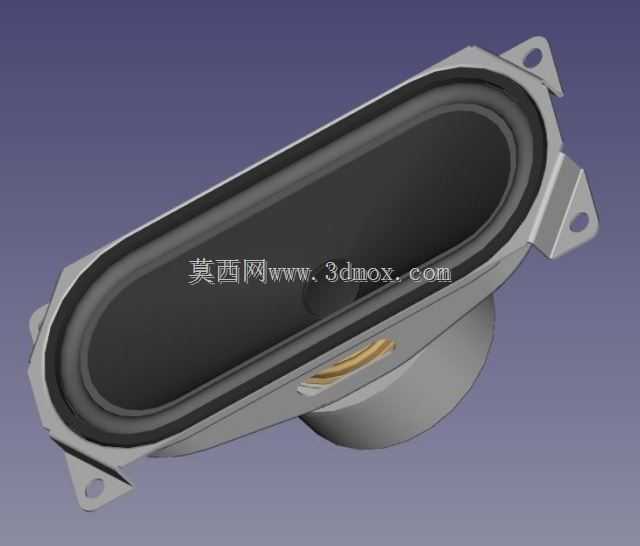

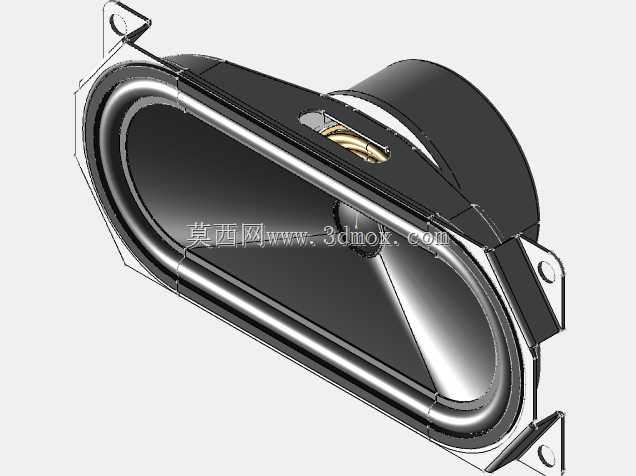

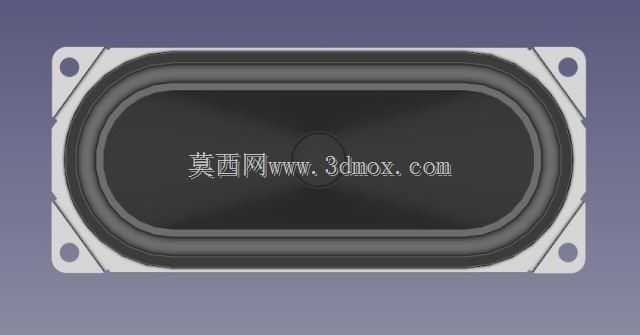

　　这款椭圆形扬声器的尺寸设定为2.5英寸短轴、5英寸长轴，属于典型的窄长型安装位适配电声器件，最初的设计出发点就是为了填补消费电子、车载内饰、小型通讯终端内部狭长预留空间的声学器件选型空白，区别于常规圆形扬声器的圆形占用边界，椭圆外形能够在横向空间受限、纵向有冗余的安装场景下，最大化振膜辐射面积，提升低频段的声压输出能力。从结构设计来看，这款扬声器采用带安装耳的一体式金属盆架，四个角位延伸出带定位孔的固定支耳，安装孔位的中心距经过适配校准，能够直接匹配赛威YDT613-68型扬声器的安装孔位，替换原有器件时不需要重新在安装面板上打孔，也不需要调整周边的结构避让空间，大幅降低终端产品的改型成本。盆架边缘设计有一圈凸起的压边结构，

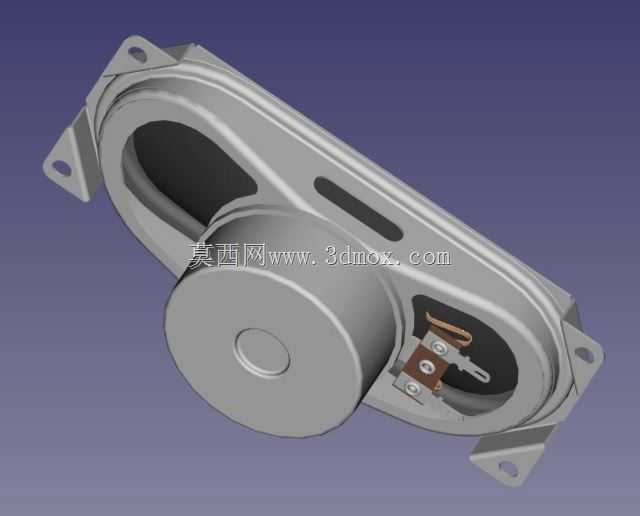

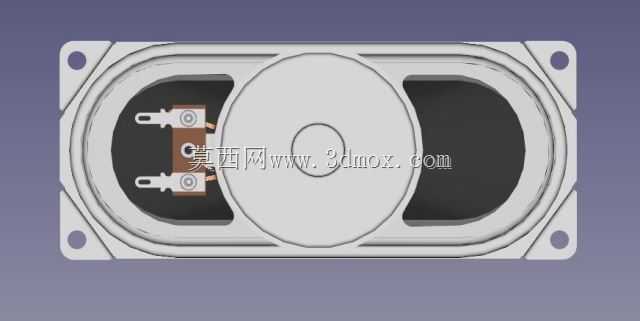

　　用于固定折环与弹波的外圈，保证振动系统的同轴度，避免大振幅工作下出现音圈蹭圈的问题。磁路部分采用外露式下置磁钢结构，磁钢外径控制在盆架短轴宽度范围内，不会超出扬声器主体的横向安装边界，磁路后方预留的接线端子采用侧出式设计，接线方向平行于安装面板，不需要在面板后方预留过多的接线避让深度，适配薄型化设备的内部堆叠要求。振膜采用复合纸盆加橡胶折环的组合，折环的顺性经过调校，能够在有限的振动行程内获得更好的低频响应，同时橡胶折环的耐候性更好，能够适应车载环境下高低温交变、湿度波动的使用工况，不会像泡沫折环那样长期使用后出现粉化开裂的问题。在实际应用场景中，这类椭圆扬声器常被用于车载仪表台两侧的狭长安装位、桌面条形音箱的内置发声单元、

　　楼宇对讲终端的内置扬声部件、工业通讯设备的音频输出模块，这些场景的共同特点是安装面板的横向空间被其他功能模块挤压，无法容纳大直径圆形扬声器，同时又需要比小尺寸圆形扬声器更好的低频表现。建模过程中需要重点关注安装支耳的平面度公差，支耳与盆架主体的共面度需要控制在0.1mm以内，避免安装锁紧后盆架出现形变，导致振膜偏心影响发声效果；音圈与磁隙的同轴度公差需要控制在0.05mm以内，保证大动态工作下不会出现擦圈异音；折环的压合深度需要均匀一致，避免局部应力集中导致振动不平衡。另外，这款扬声器的整体厚度控制也经过优化，磁钢尾部到安装面板的距离比同规格圆形扬声器更短，能够适配厚度更小的设备壳体，在结构堆叠时不需要为扬声器预留过多的深度空间，给内部的电路板、电池、走线等部件留出更多设计余量。
