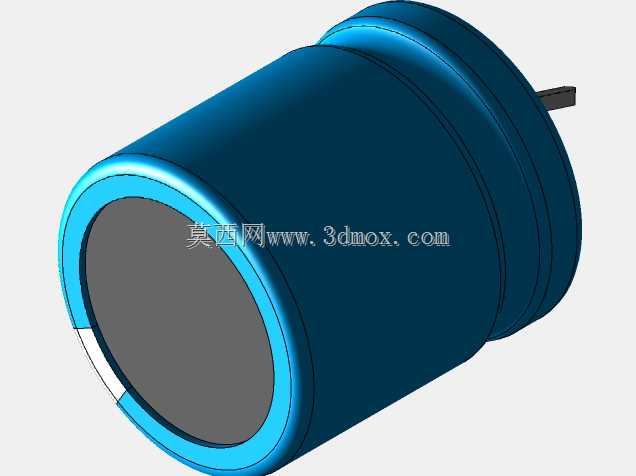

直插铝电解电容器22×25结构件

　　直插式铝电解电容在板级电气设计里属于最常见的极性储能元件，这套22mm直径、25mm本体高度的规格，覆盖了中小功率开关电源输出滤波、工频整流后母线储能、工控驱动板卡旁路、家电控制板浪涌吸收等大量场景。做整机结构堆叠时，电容往往是板上高度最高的元件之一，提前把完整外形纳入三维布局，能直接规避外壳干涉、散热风道遮挡、安规爬电距离不足这类后期改板才暴露的问题。

　　从实际装配边界来看，该元件采用双直插引脚出线，引脚中心间距设定为10mm，对应PCB开孔时需要按引脚直径预留合适插装孔径，波峰焊工序中电容本体底部距离板面的预留高度要兼顾助焊剂挥发空间与本体耐温要求，不能让塑套或橡胶密封塞直接贴住板面。本体外侧的蓝色PVC热缩套承担绝缘与极性标识作用，建模时单独还原了套体与内部铝壳的分层轮廓，顶部扣盖位置的卷边收口结构也按实物冲压形态做出，而非简单用直圆柱替代——这部分细节在做整机抗震校核、灌胶工装定位时会直接影响贴合面判断。

　　设计思路上，这类径向引线电容的外形建模优先保证安装相关尺寸链：本体最大外径22mm决定了PCB上元件排布的最小横向间距，多颗电容并列布置时还要预留套体公差与插装偏移量；总高25mm从扣盖顶端算到引脚折弯前的本体底面，引脚伸出长度按常规插板余量保留，结构工程师在做机箱内部净高校核时，可以直接调用该模型做干涉检查，不需要再对照规格书手动估算包络体。

　　在通讯终端、小型工业控制设备这类内部空间紧凑的产品里，电解电容的摆放位置还要远离发热功率器件，长期工作在高温环境会大幅缩短电解液使用寿命，三维布局阶段把电容本体与散热片、功率MOS管的间距提前留出，比二维原理图阶段考虑得更具象。另外电容属于有极性元件，本体侧的白色标识条对应负极引脚，建模时保留了该标识区域的外形区分，后续出装配指导图时可以直接标注极性方向，避免产线插反导致通电爆浆。引脚部分做了简化的圆杆形态，满足结构干涉检查即可，不需要还原内部引脚与铝箔铆接的细节，兼顾模型轻量化与装配仿真的使用需求。
