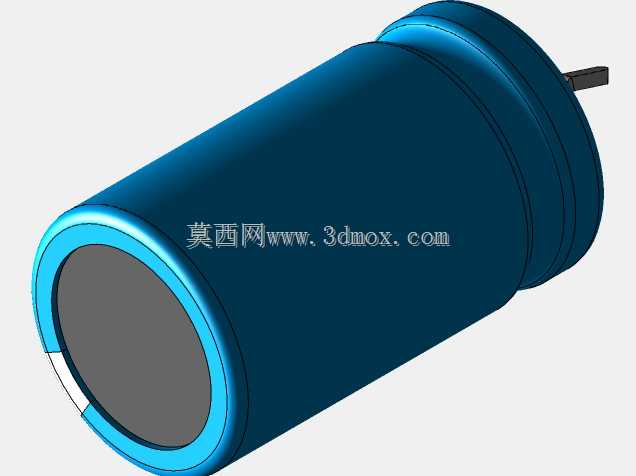

直插铝电解电容20×35结构数模

　　直插式铝电解电容是电源滤波、母线储能、信号耦合与低频退耦回路里最常见的有极性无源器件，这款20mm直径、35mm高度的规格在中小功率开关电源、工业控制板、驱动模块、家电主控板以及通讯终端设备中使用频率很高。建模时没有把它简化成单纯圆柱，而是把外壳卷绕成型后的蓝色套管、负极标识白条、顶部扣盖卷边、底部密封橡胶塞和两根折弯成型引脚都完整还原，结构工程师在做PCB布局、整机堆叠和干涉检查时，可以直接拿到真实占位边界，避免后期样机装配出现电容顶壳、引脚干涉或焊盘间距不匹配的问题。

　　从实际选型角度看，电解电容的安装约束并不只看标称直径和高度。圆柱本体需要在板面上预留径向避让空间，周边若靠近发热功率管、变压器或散热片，还要考虑热辐射对寿命的影响；两根直插引脚承担电气连接与机械固定双重作用，引脚中心距按10mm布置，对应常规PCB孔位设计，波峰焊或手工焊都能保持稳定。底部橡胶塞区域略小于套管外径，卷边扣盖形成的环形台阶在数模中单独表达，能够帮助设计者判断电容落座后与板面之间的间隙，也便于在做灌胶、点胶固定或涂覆三防漆时评估工艺空间。

　　外形处理上，蓝色热缩套管覆盖金属壳体，侧面白色长条用于标识负极方向，生产和检修人员可快速判断极性，防止反接造成鼓包、漏液甚至失效。模型将套管包覆层、铝壳轮廓、封口边缘和引脚折弯段分层建立，曲面过渡遵循真实冲压与卷边工艺，没有出现生硬直角；引脚末端保留适合插装的平直段，折弯位置贴近底座，既能体现实物成型状态，也可用于检查自动插件机吸嘴、夹爪的运动路径。

　　在设备内部，这类电容常布置在整流桥后方、DC-DC输入输出端或继电器驱动电源附近，用来平滑脉动电压、吸收瞬时电流波动。三维设计阶段把完整电容放入装配后，可以同步校核壳体内壁、线束走向、绝缘片和相邻高器件之间的安全距离；对需要紧凑排布的板卡，还能依据圆柱外形旋转调整角度，在满足极性识别和焊接操作空间的前提下压缩整机体积。该数模兼顾外观还原与工程装配需求，适合用于电子设备结构验证、PCB空间校核、维修培训演示以及自动化插件工艺前期评估。
