直插铝电解电容22×40结构三维数模

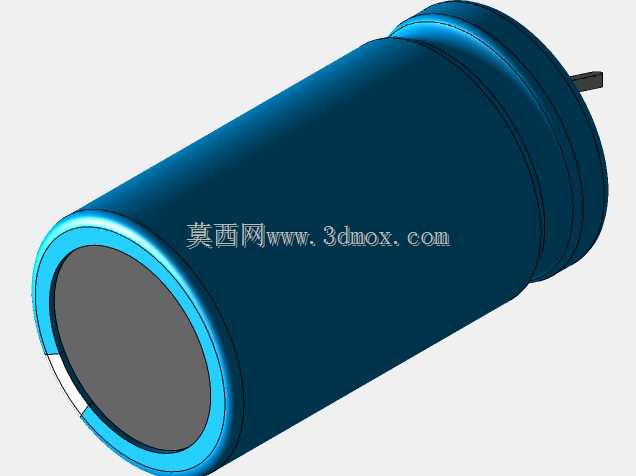

　　直插铝电解电容是电源滤波、储能退耦、低频旁路场景中十分常见的有极性电子元件，在开关电源输出端、线性电源整流后、工控板卡电源入口、驱动板母线支撑以及家电控制板上都能见到这类封装。该模型对应直径22mm、高度40mm的圆柱立式电解电容，引脚中心间距按10mm布置，适合在PCB布局阶段进行占位校核、干涉检查和整机装配验证。

　　从结构外形看，元件主体为圆柱形铝壳，外壳一侧设置纵向标识条，用于提示负极方向；底部采用橡胶密封塞与盖板结构，两根径向引脚从底部伸出，引脚具有一定弯折和长度差，便于插件焊接时识别极性并保证插入稳定性。建模时需要重点还原圆柱壳体的卷边、底部台阶、密封塞轮廓、引脚出线位置以及极性标识条的相对方位。这些细节虽然不影响电路原理，但在结构设计中直接关系到PCB孔位、丝印方向、外壳避让空间和维修拆装空间。

　　在设备内部布置这类电容时，不能只关注元件本体所占的圆柱空间。直径22mm意味着相邻器件之间应保留足够的侧向间隙，尤其靠近散热器、功率电阻、变压器、接线端子等高发热或需操作部件时，要考虑热影响、爬电距离和手工焊接空间。高度40mm则会影响机箱内净高、上盖距离以及上方线束走向；若设备存在振动工况，还应评估电容顶部与壳体之间的缓冲距离，避免运输或运行过程中发生碰撞。

　　PCB设计方面，10mm引脚间距对应两个插件孔的中心距离，孔径需结合引脚直径、波峰焊工艺和公差进行设置。电容底部与板面之间不宜完全贴死，通常要保留少量清洗和散热空间；若采用较高、较重的大容量规格，板上还应考虑点胶固定、绑带固定或周边挡墙，以降低振动导致引脚受力断裂的风险。极性标识在三维装配中同样重要，负极标识条应与PCB丝印、封装负极保持一致，避免生产时反向插入。

　　该数模可用于电子产品结构堆叠、电源板空间校核、自动插件路径检查、线束干涉分析以及维修可达性评估。对机械工程师而言，电容并非简单的圆柱体：底部引脚、极性条纹、壳体卷边和安装高度共同决定了它在整机中的真实边界。把这些特征准确建入装配后，才能在设计阶段发现孔位不匹配、元件过高、邻近器件干涉、焊接工具无法进入等实际问题，从而减少样机阶段的返工。
