这款22针下倾式塑封IC结构,是通孔插装类集成电路封装的典型衍生形态,主要适配波峰焊、手工焊等传统PCB组装工艺场景,在工控通讯板卡、老式消费电子主板、电源控制模块、低速信号转接板等领域应用广泛。不同于标准直立引脚的DIP封装,该款引脚采用下倾弯折设计,在实际装配时能更好地抵消PCB焊接过程中因热胀冷缩产生的应力,避免引脚与芯片塑封本体结合处出现开裂脱焊问题,尤其适合在存在小幅振动的工业通讯设备内部使用,长期运行的焊点可靠性比常规直插DIP器件更有优势。

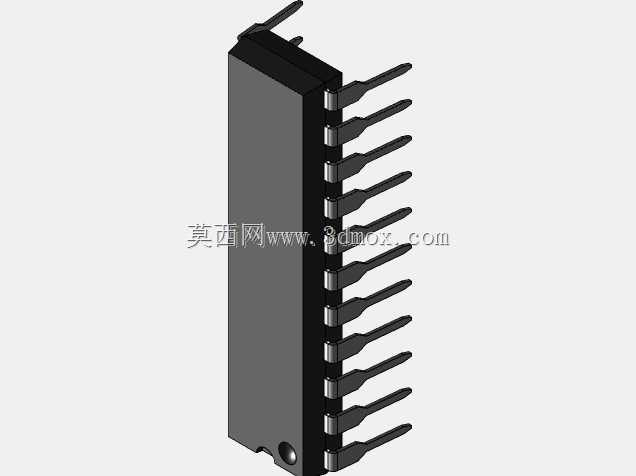

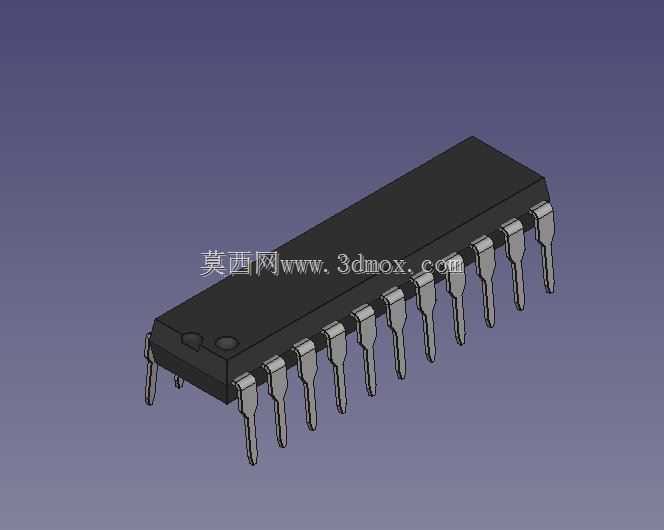

从结构设计逻辑来看,塑封本体采用标准0.3英寸宽度设计,引脚中心间距严格控制在0.1英寸,完全兼容通用DIP22规格的IC插座、PCB焊盘孔位,无需对现有成熟的DIP封装PCB布线规则做调整,可直接替换同引脚数的标准DIP器件,降低板卡改版的设计成本。引脚采用下倾角度的弯折处理,在插件工序中,引脚能更顺畅地插入PCB对应通孔,减少插件时引脚顶弯、插偏的不良率,对于手工插件的小批量生产线来说,能有效提升装配效率。塑封本体边缘做了微小的定位凸点设计,对应PCB丝印的1脚标识位置,可避免装配时出现芯片插反的低级失误,本体表面的两个圆形凹陷是塑封模流道的残留结构,不影响实际装配与电气性能。
在安装边界尺寸上,塑封本体的长度方向完全匹配22引脚的排布长度,引脚伸出本体下沿的长度经过校准,插入标准1.6mm厚度PCB后,引脚露出焊盘的长度控制在1.2-1.5mm区间,刚好满足波峰焊的吃锡要求,不会出现引脚过长导致焊锡桥连、或是过短导致焊点强度不足的问题。引脚的下倾角度经过反复校核,在IC插入插座时,引脚的接触段能与插座簧片形成稳定的弹性接触压力,既不会因为角度过大导致插拔力过大损伤插座,也不会因为角度过小导致接触电阻过大、信号传输不稳定的问题。这类封装结构的三维建模,需要重点关注引脚弯折段的曲率半径、引脚与塑封本体的结合位置公差,以及整体宽度方向的尺寸精度,确保模型导出后可直接用于PCB装配干涉检查、工装夹具设计等实际工程场景,避免建模时忽略引脚倾角导致装配仿真出现偏差。
