LM8UU标准直线运动线性轴承结构

　　做非标设备结构设计的工程师对LM系列线性轴承不会陌生，这款LM8UU规格的产品，是8mm轴径直线传动场景里用量极大的通用配件，日常做3D打印机运动轴改造、小型滑台搭建、桌面级自动化工位的直线导向结构时，几乎是绕不开的选型选项。从实际使用场景来看，这类轴承主要承担光轴上的往复直线运动承载，区别于旋转轴承的受力特性，线性轴承需要在轴向滑动过程中保持稳定的径向支撑，同时把滑动摩擦转化为滚动摩擦，大幅降低运动阻力，这也是小型轻量化传动结构优先选它的核心原因。

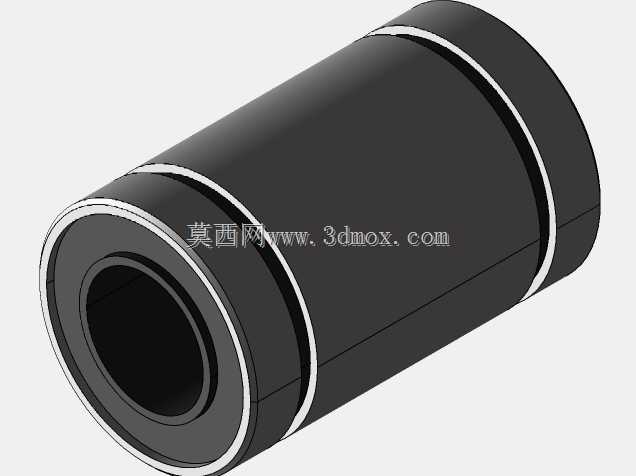

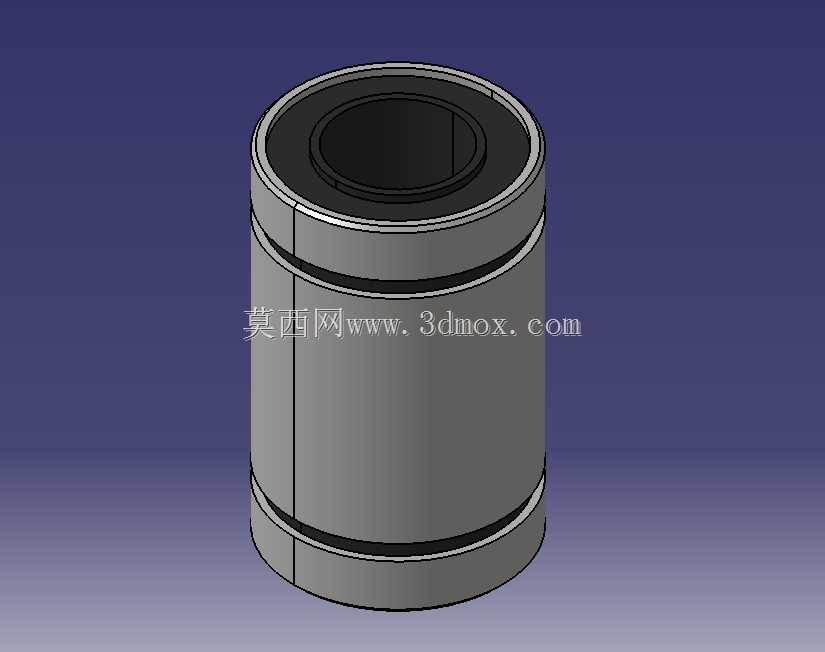

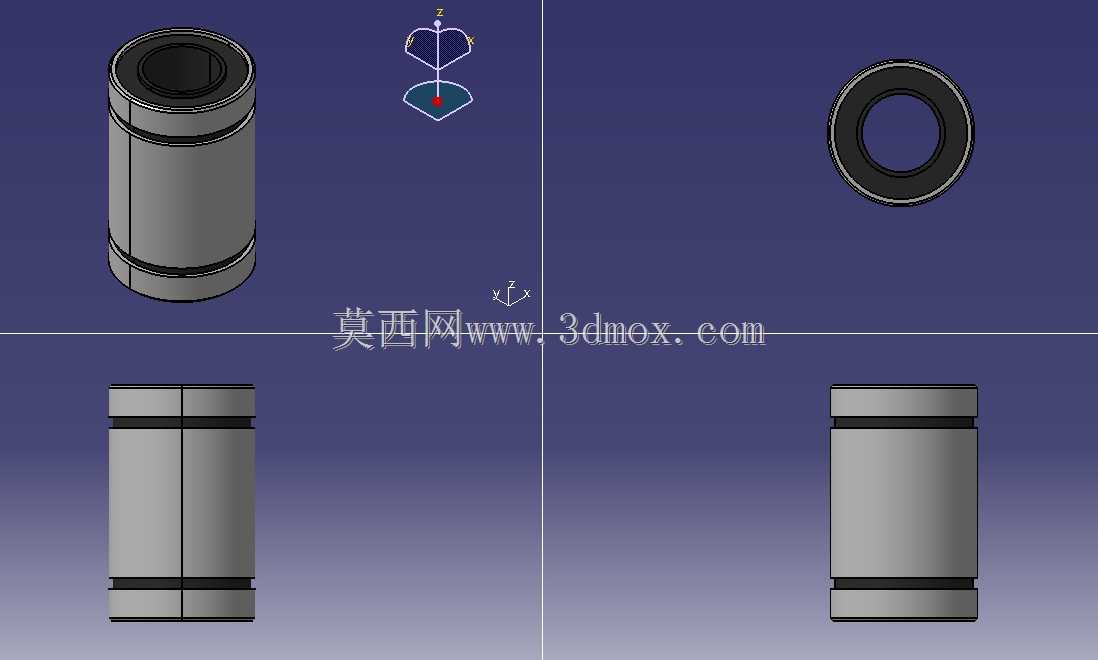

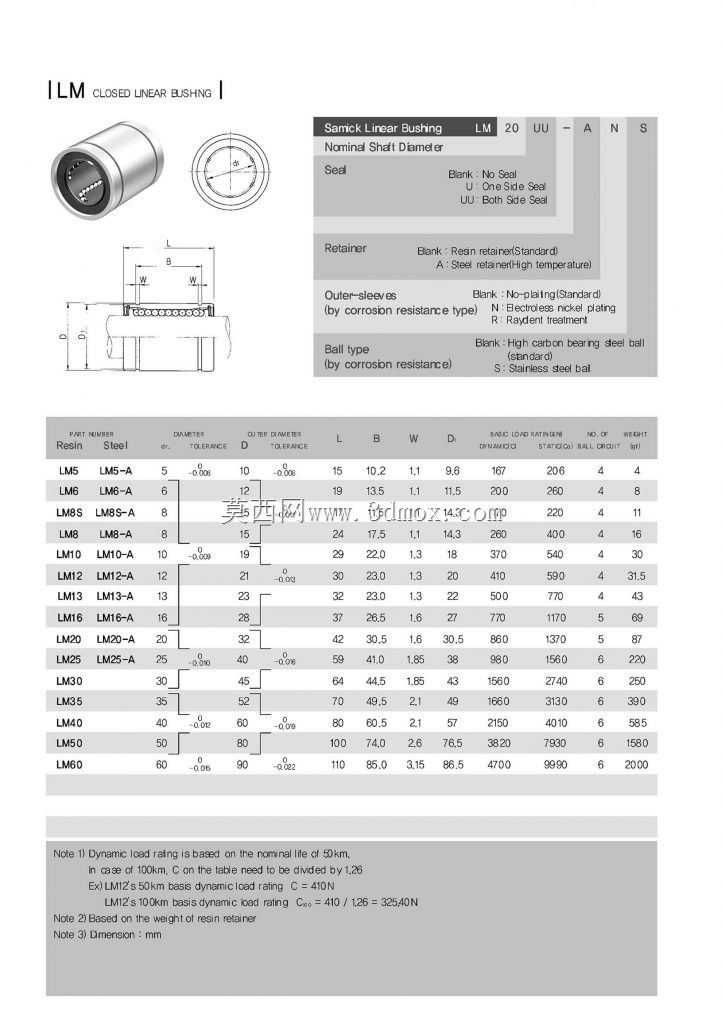

　　从结构设计逻辑来看，这款轴承采用外圈套筒式结构，整体为圆柱外形，外圆面设计有两道环形卡槽，用来配套卡簧实现轴承在安装座内的轴向定位，避免往复运动过程中出现轴承窜动的问题。内圈部分集成了保持架与钢球循环回路，钢球沿轴向排列形成多列滚动承载区，运动过程中钢球在保持架内循环滚动，保证全程滑动的顺畅度，不会出现卡顿或者行程末端的阻滞感。设计建模的时候需要特别注意安装边界尺寸：这款轴承适配公称直径8mm的淬硬直线光轴，光轴表面硬度需要达到HRC60左右才能保证轴承的使用寿命，外圆安装尺寸为标准15mm直径，总长度24mm，安装座的配合公差建议选H7，过大会导致配合松动出现径向晃动，过小则会压伤外圈导致钢球循环卡滞。

　　实际选型应用中，这类轴承多用于低负载、高频率往复运动的场景，比如桌面级FDM3D打印机的X、Y、Z轴运动导向，小型点胶机的滑台移动，检测设备的探针位移导向，还有一些小型工装的直线推拉结构里都能见到它的身影。建模的时候需要还原钢球的循环路径细节，同时要注意外圈的卡槽位置尺寸，很多新手建模时容易忽略卡簧槽的深度和宽度，导致实际装配时卡簧无法装入，或者装配后轴承外圈被顶变形。另外轴承两端的密封结构也不能省略，实际使用中密封挡圈可以阻挡粉尘、碎屑进入钢球滚道，尤其是在木工设备、3D打印机这类有细碎颗粒物产生的场景里，密封结构直接决定了轴承的维护周期和使用寿命。

　　从安装适配的角度来说，这类标准件的安装座通常设计为直孔加两端卡簧槽的结构，不需要额外的法兰固定，结构非常紧凑，适合安装空间受限的小型设备。需要注意的是，线性轴承不适合承受过大的倾覆力矩，如果传动结构存在偏载，需要成对使用轴承来分摊负载，单只轴承仅适合同轴度较好、负载方向沿径向均匀分布的场景。建模过程中还原内部钢球排列时，要保证钢球与内孔、外圈滚道的配合间隙符合实际产品的公差范围，避免出现干涉或者间隙过大的失真问题，保证模型用于装配仿真时能准确反映实际的装配关系。
