Gama型双缸斯特林动力装置结构设计

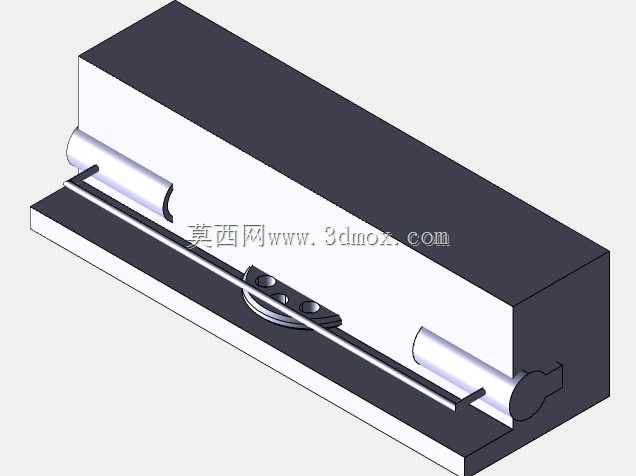

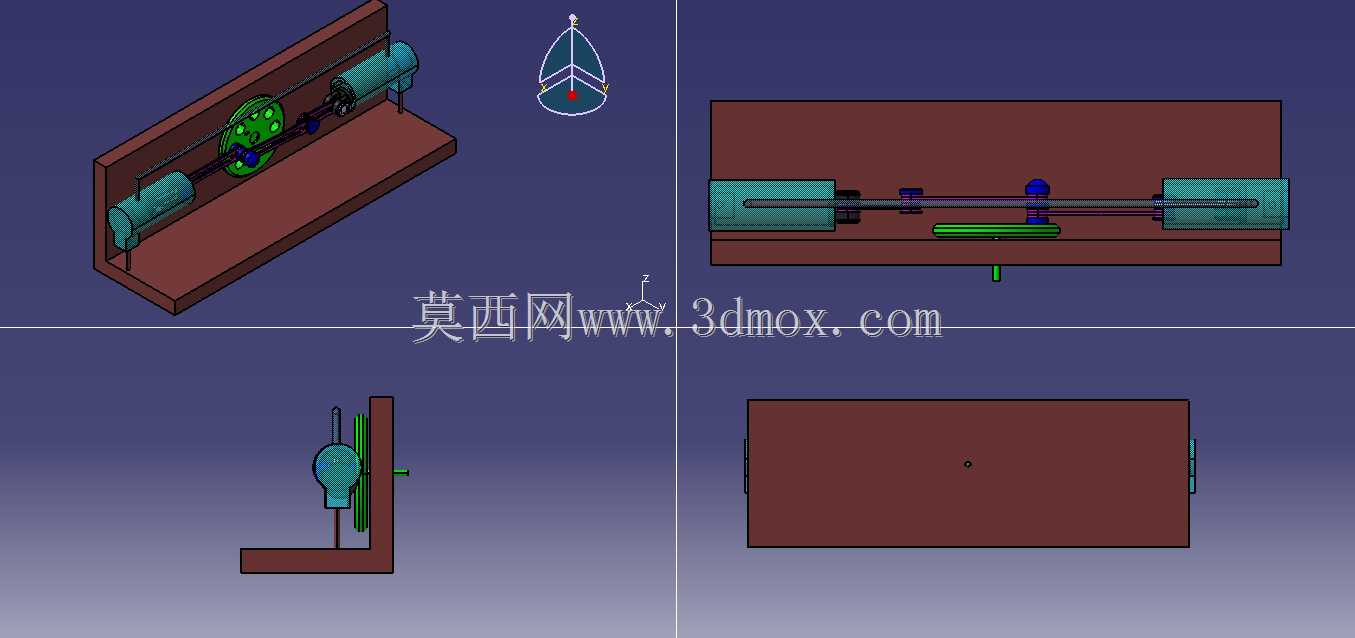

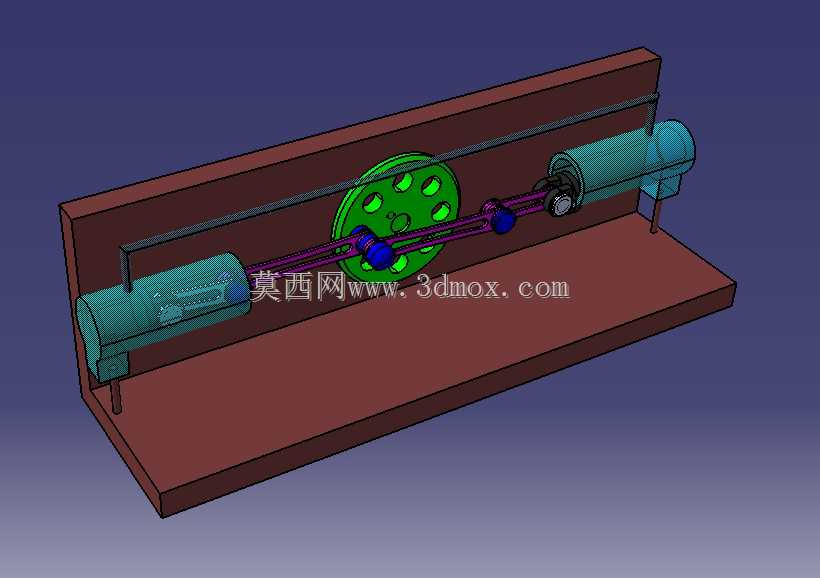

　　这款Gama构型斯特林动力装置，采用对称双缸卧式布局，核心做功单元与回热置换单元分置在传动主轴两侧，整体依托一体式机加工安装底板完成所有部件的定位固定，底板预留的沉头安装孔可直接适配标准型材机架的装配需求，整机横向安装边界控制在300mm量级，纵向高度不超过120mm，无需额外定制转接支架即可直接嵌入教学演示台架、小型余热回收试验单元的安装空间。从功能实现逻辑来看，该装置依靠封闭工质在冷热腔室间的往复流动完成热功转换，两个气缸分别承担膨胀做功与工质置换回热的功能，传动端采用圆盘式飞轮配合双组曲柄连杆结构，可抵消双缸往复运动的惯性冲击，保证动力输出轴的转动平顺性，飞轮盘面开设的多组减重孔在降低自身转动惯量波动的同时，

　　也能直观观察到内部曲柄的运动相位关系，适配教学场景下的原理展示需求。设计过程中针对Gama构型的固有特性，将置换气缸与动力气缸的轴线平行度公差控制在0.05mm以内，避免连杆运动过程中出现卡滞，气缸与端盖的连接采用标准紧固件压紧密封结构，可在不破坏整体装配关系的前提下完成密封件的更换与内部工质的补充，传动主轴两端采用自润滑衬套作为支撑，无需额外配置润滑管路即可满足长时间低转速运行的耐磨需求。在实际应用场景中，这类小功率斯特林动力装置既可以作为高校工程热物理专业的教学演示教具，直观展示外燃式热机的循环过程，也可适配低品位余热回收场景，依托工业废热、太阳能集热等低品位热源输出旋转动力，驱动小型负载完成做功，相比传统开式内燃机，

　　该结构无需燃油供给与排气系统，运行过程无工质排放，噪音水平远低于同功率等级的内燃机，适合对静音、无尾气排放有要求的小型动力场景。整机的管路走线与连杆运动空间均做了干涉校验，所有运动部件的外围预留了不小于10mm的安全间隙，既避免运行过程中出现部件剐蹭，也方便后期加装转速传感器、温度测点等试验配件，完成不同热源条件下的输出特性测试。
