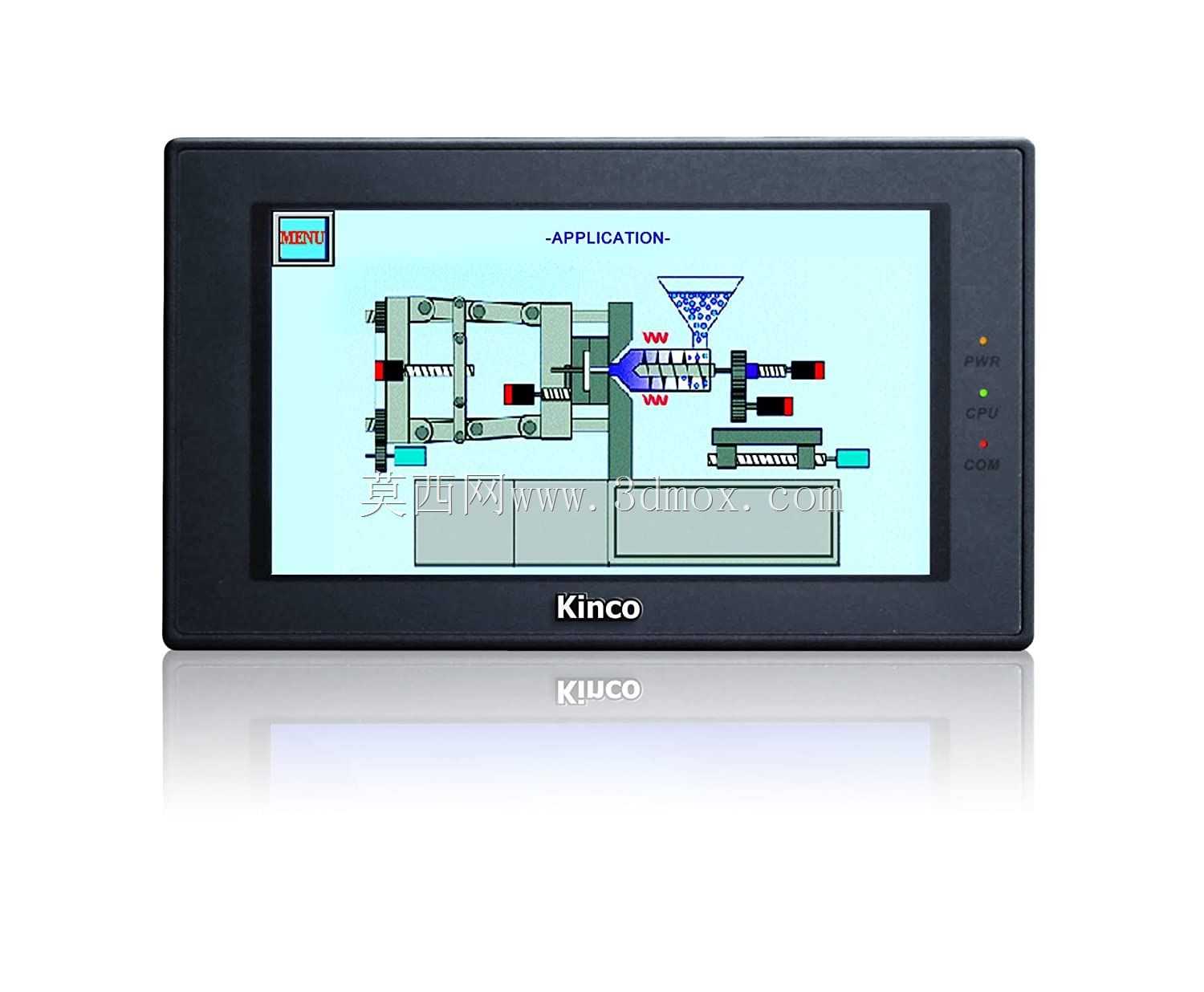

步科7英寸工业人机界面触摸屏结构

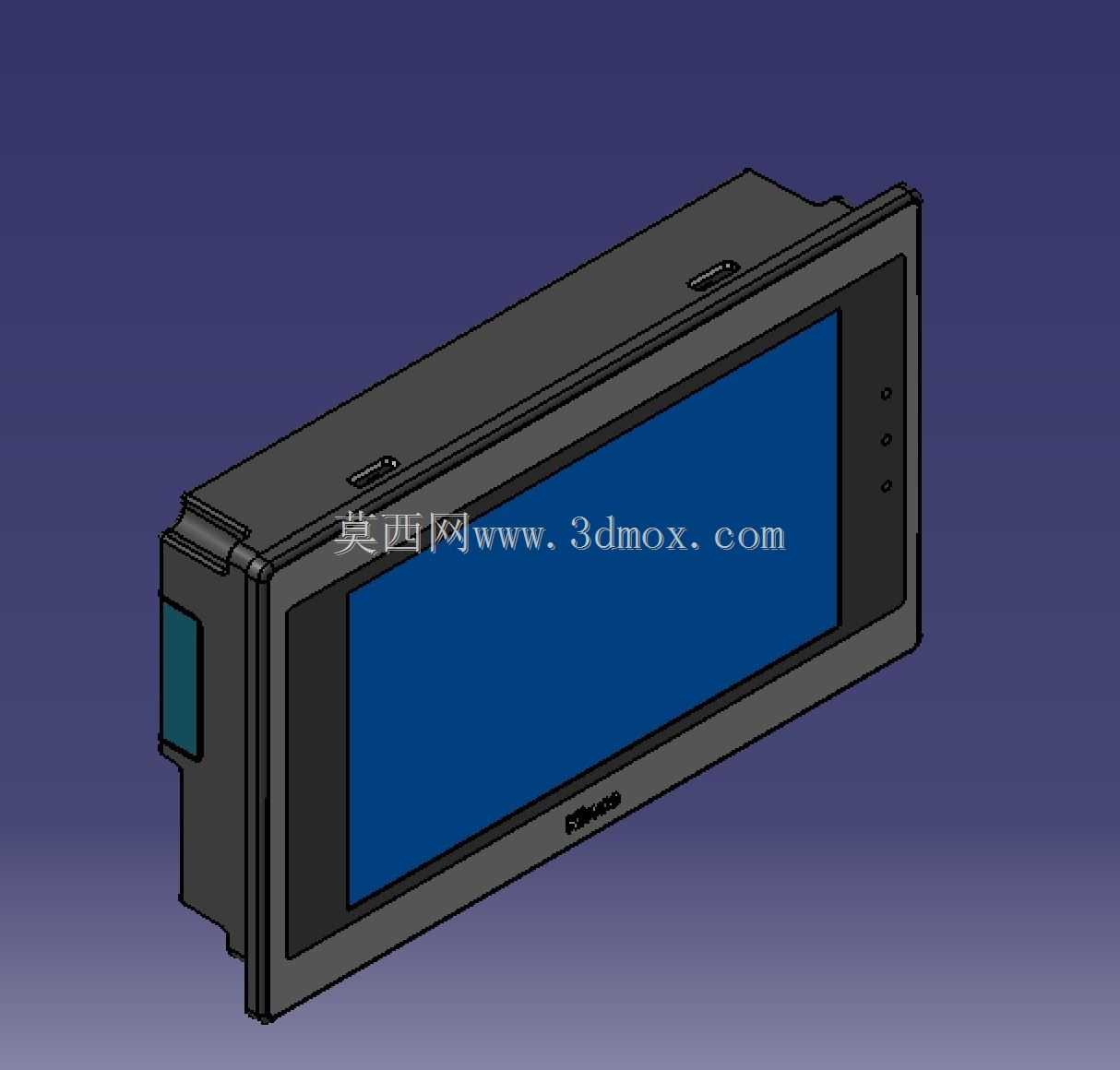

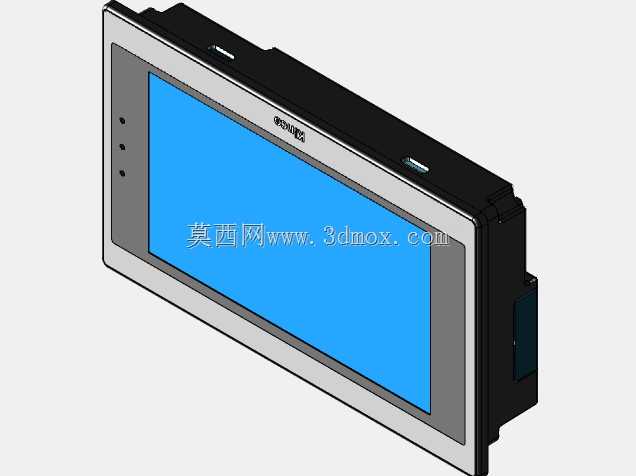

　　这款7英寸工业触控终端的三维结构，完整还原了设备从外部安装到内部布局的全部工程细节，对于做设备电控布局、机柜开孔设计的工程师来说，能直接作为选型阶段的空间校核参考，不用反复核对二维样本的零散尺寸参数。从实际应用场景来看，这类触控终端广泛部署在各类生产设备的操作侧、生产线主控柜、小型单机设备的操控面板位置，承担设备参数设置、运行状态可视化、生产数据调取、故障报警提示的核心交互功能，是一线操作人员和设备控制系统之间最直接的交互载体。

　　设计层面上，整体采用嵌入式安装的壳体结构，外壳做了窄边框处理，正面触控区域外预留了均匀的密封压边，安装时配合机柜面板的密封圈，就能达到工业现场要求的防护等级，避免车间内的粉尘、切削液溅入设备内部造成电路损坏。侧面预留的通讯接口区域做了内凹设计，既不会因为插头突出额外占用机柜内部纵深空间，也能避免插接线缆时和柜内其他布线、元器件产生干涉。从安装边界来看，整体外形尺寸控制在31.5厘米×31.24厘米×16.51厘米的范围内，重量约1.32千克，安装时不需要额外做承重支撑结构，只需要按照开孔尺寸在机柜面板开好安装孔，用配套的卡扣从背面锁紧即可，拆装维护都十分便捷。

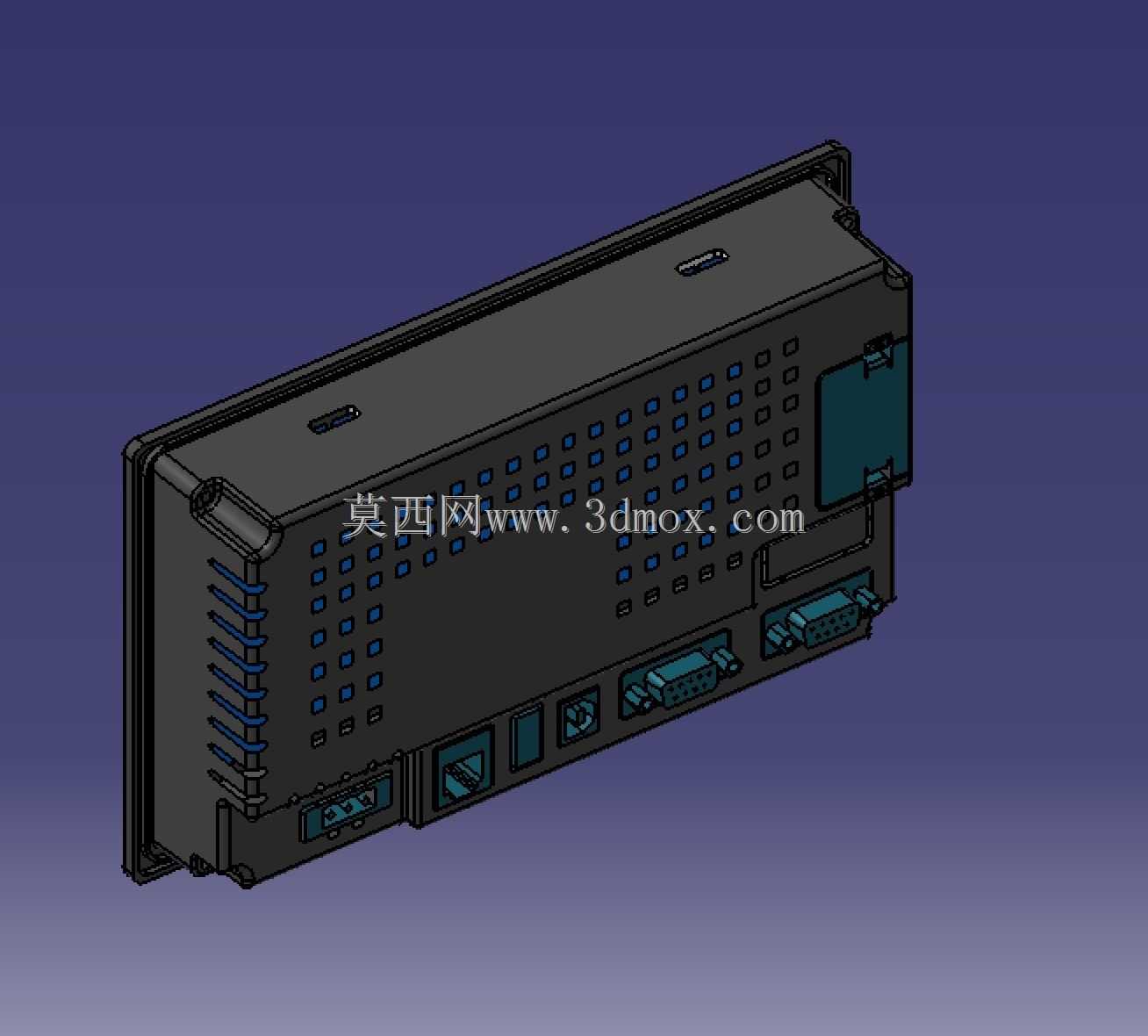

　　结构建模时充分考虑了工业现场的使用需求，壳体边角做了小弧度的倒角处理，没有尖锐的凸起，既避免安装过程中划伤操作人员，也能减少设备运输、安装过程中边角磕碰造成的壳体变形。正面屏幕区域做了略高于触控面的边框凸起，能在意外碰撞时先接触边框，减少触控玻璃直接受冲击碎裂的风险。背面的散热结构采用了隐藏式的对流槽设计，不会因为开孔过大导致粉尘进入设备内部，同时能保证设备长时间运行时内部电路产生的热量顺利散出，适配车间内宽温度范围的运行环境。对于做整机电控设计的工程师来说，这个模型可以直接导入装配体中，提前核对安装位置的操作视野、接线空间、柜门开合的干涉情况，避免实际安装时才发现空间不足、操作视角不佳的问题，大幅减少现场整改的工作量。
