单缸简易Lunger式蒸汽机结构设计

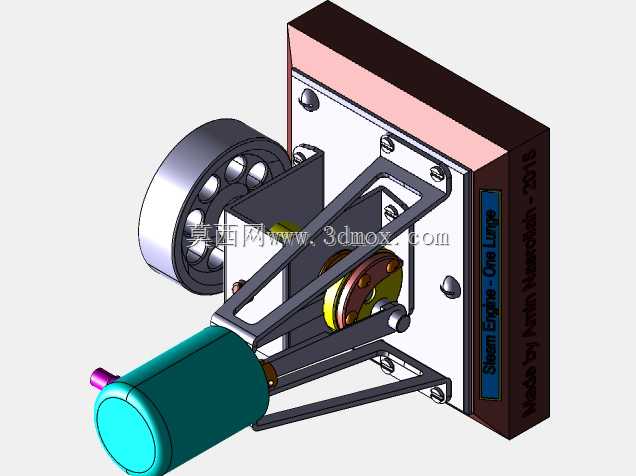

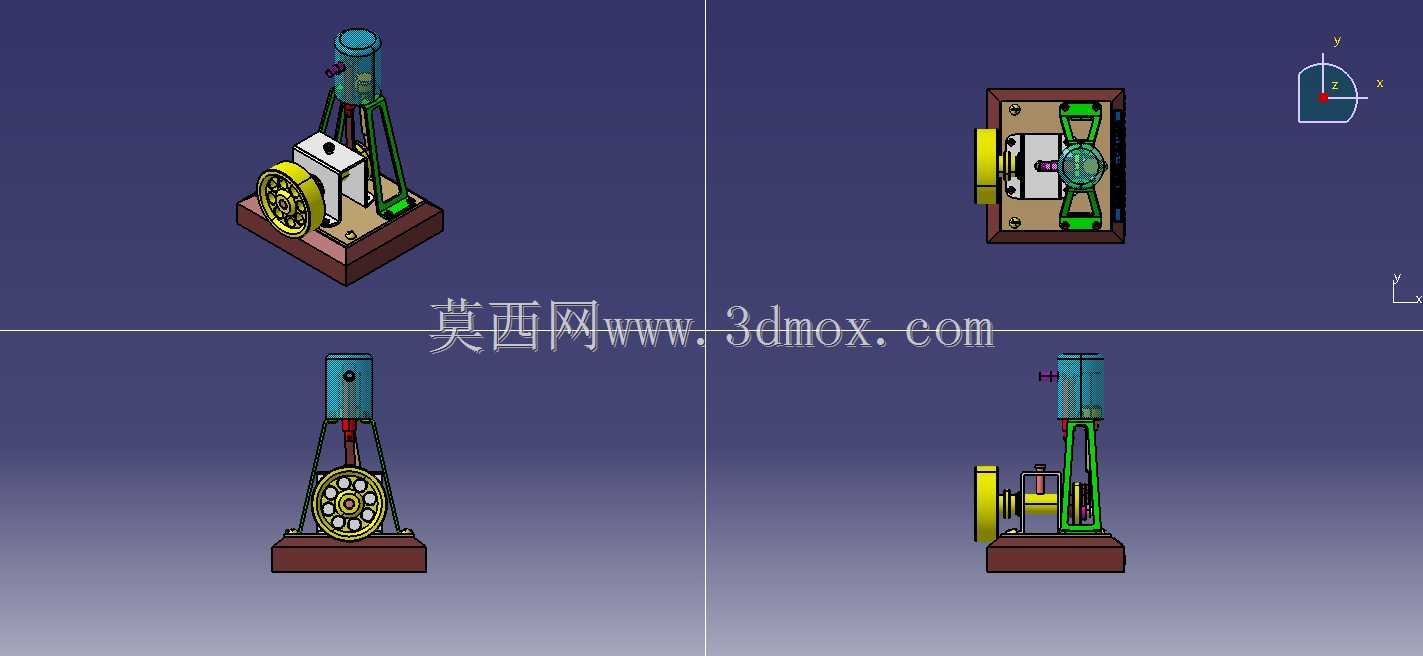

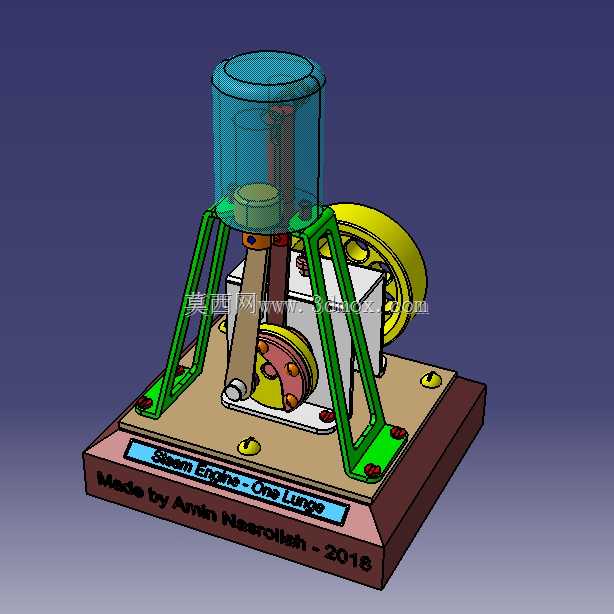

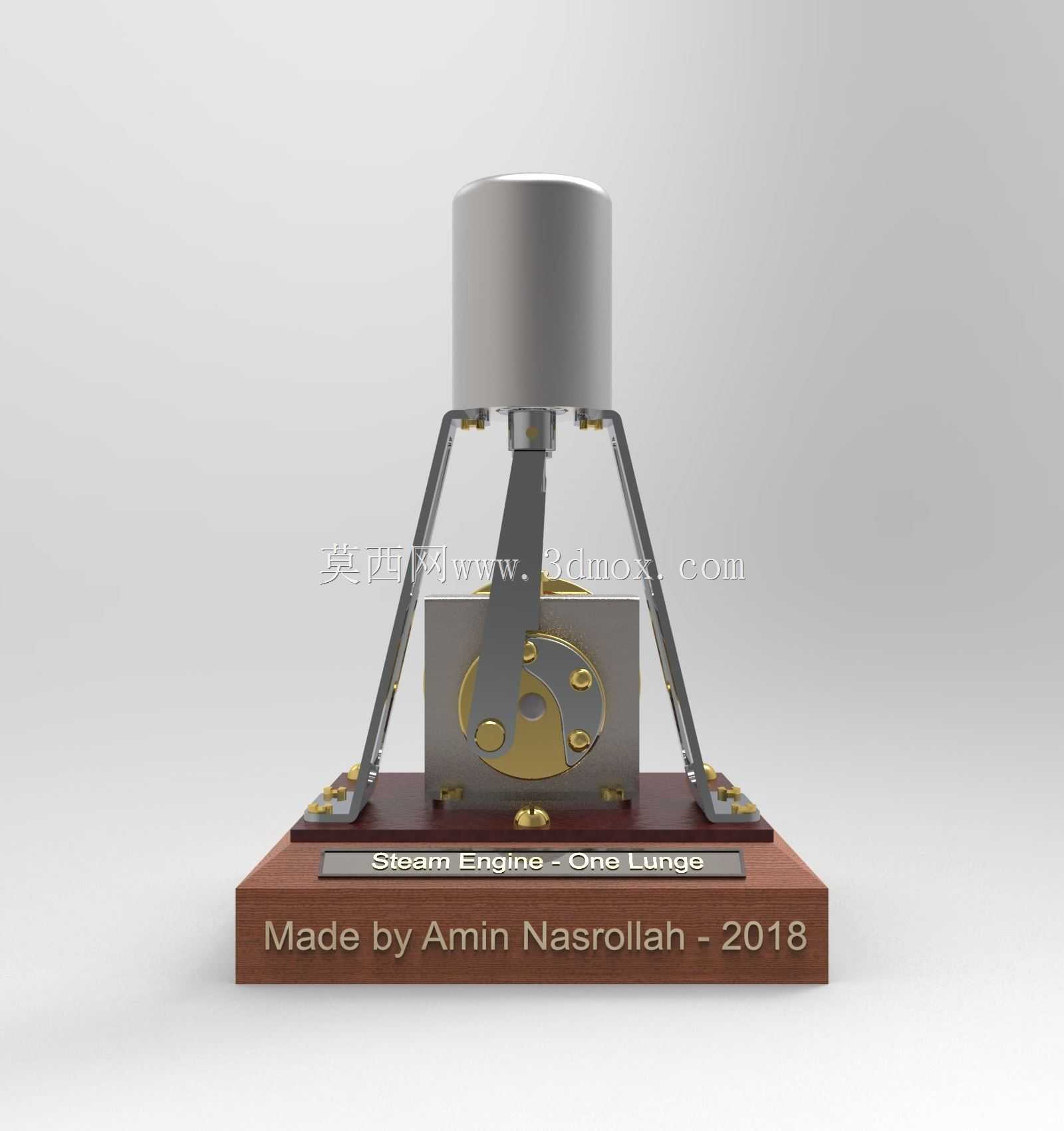

　　这款单缸Lunger结构蒸汽机属于小型往复式热力动力装置，整体采用立式布局，核心做功单元为顶部立式布置的气缸组件，气缸采用透明可视化设计，便于观察活塞往复运动的全过程，适合教学演示、原理验证以及小型动力模型的动力输出场景。从安装边界来看，整机底部为一体化矩形安装基座，基座表面预留了四个对称分布的沉头安装孔，可直接通过螺栓固定在实验台架或者模型载体上，基座底部做了加厚处理，能够抵消活塞往复运动产生的振动，保证整机运行时的稳定性，基座正面预留了标识铭牌的安装位，可标注设备参数与型号信息。支撑结构采用三角斜撑式支架，两侧的绿色支架从基座两侧向上延伸至气缸下部安装位，三角结构的力学特性能够为气缸提供足够的支撑刚度，

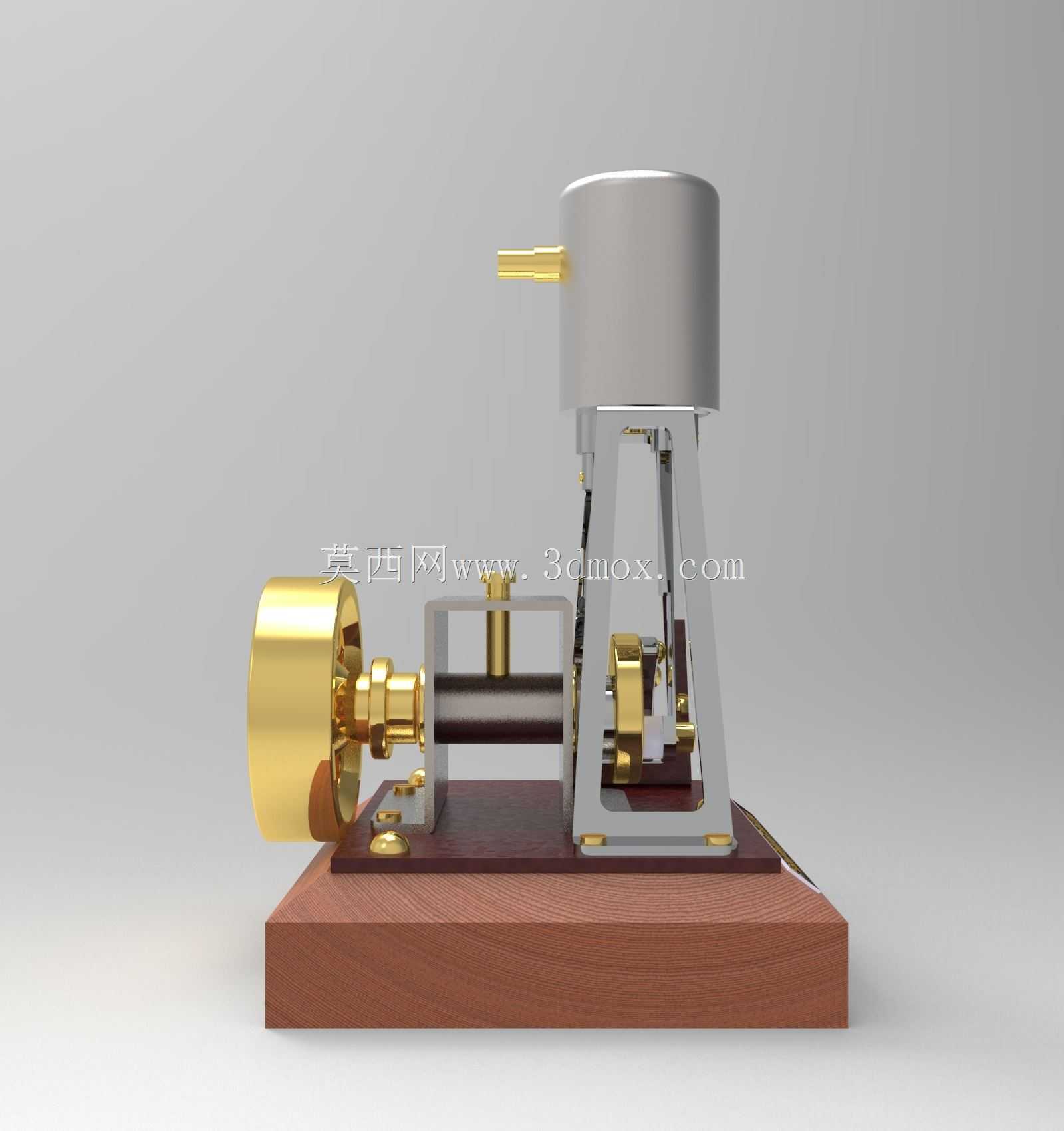

　　避免活塞运动过程中气缸出现偏摆，同时支架采用镂空式设计，在保证结构强度的前提下尽可能降低整机自重。动力转换部分采用曲柄连杆机构，连杆一端连接气缸内部的活塞，另一端连接曲轴端的偏心轮，将活塞的直线往复运动转换为曲轴的旋转运动，曲轴侧端集成了大直径黄色飞轮，飞轮的转动惯量能够储存做功行程的能量，带动活塞完成排气、进气的辅助行程，保证曲轴转动的连续性，避免出现卡滞或者转速波动过大的问题。设计过程中优先考虑了机构的运动可靠性，所有转动副位置都预留了足够的装配间隙，避免运动过程中出现干涉，活塞与气缸壁之间的配合间隙经过反复校核，既保证活塞运动的顺畅性，又能减少蒸汽泄漏量，提升能量转换效率。整机的管路与阀组集成在气缸下部的机座位置，结构紧凑，

　　没有多余的外漏管路，避免管路磕碰损坏的同时也让整机外观更加整洁。这类小型蒸汽机除了用于热力发动机的原理教学演示之外，还可以作为小型蒸汽动力模型的动力源，搭配锅炉组件即可实现自主运行，也可用于机械原理课程的课程设计参考，帮助学习者理解往复式动力机械的运动转换逻辑、曲柄连杆机构的设计要点以及飞轮在往复式动力设备中的作用。在建模过程中，所有零件的装配关系都按照实际加工装配逻辑搭建，可直接用于生成工程图纸指导小型样机的加工制作，各个运动部件的行程参数都经过运动仿真验证，运行过程中不会出现零件碰撞或者行程超限的问题。
