M12螺纹S型拉压称重测力传感结构

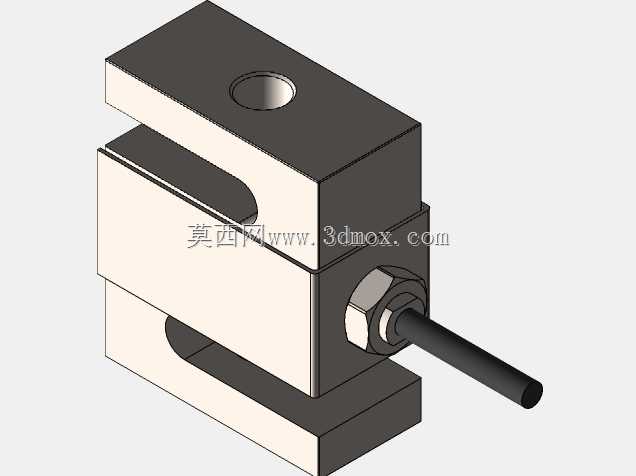

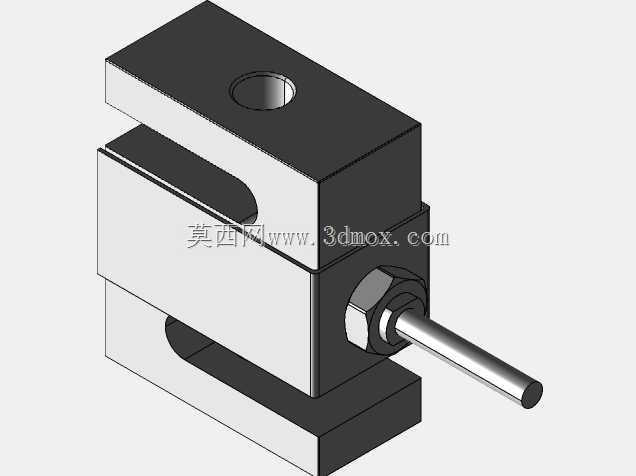

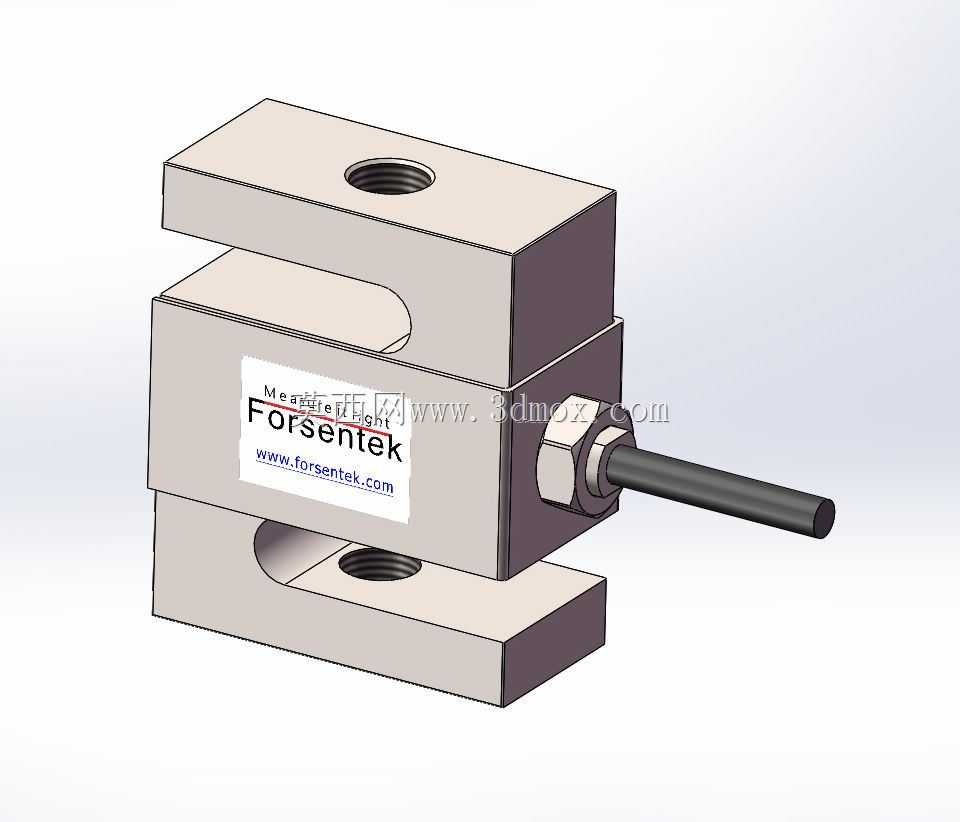

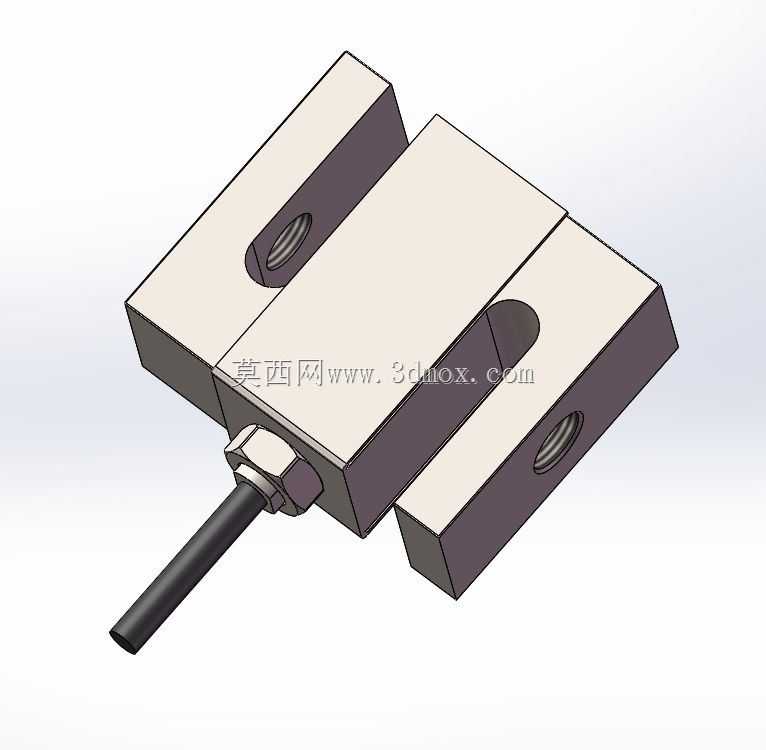

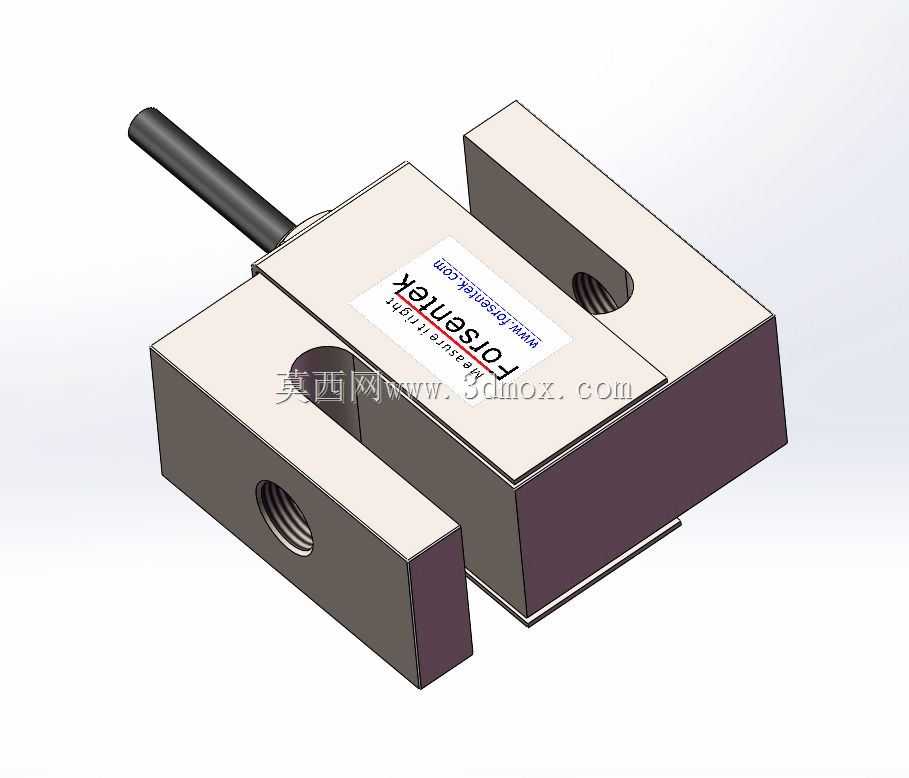

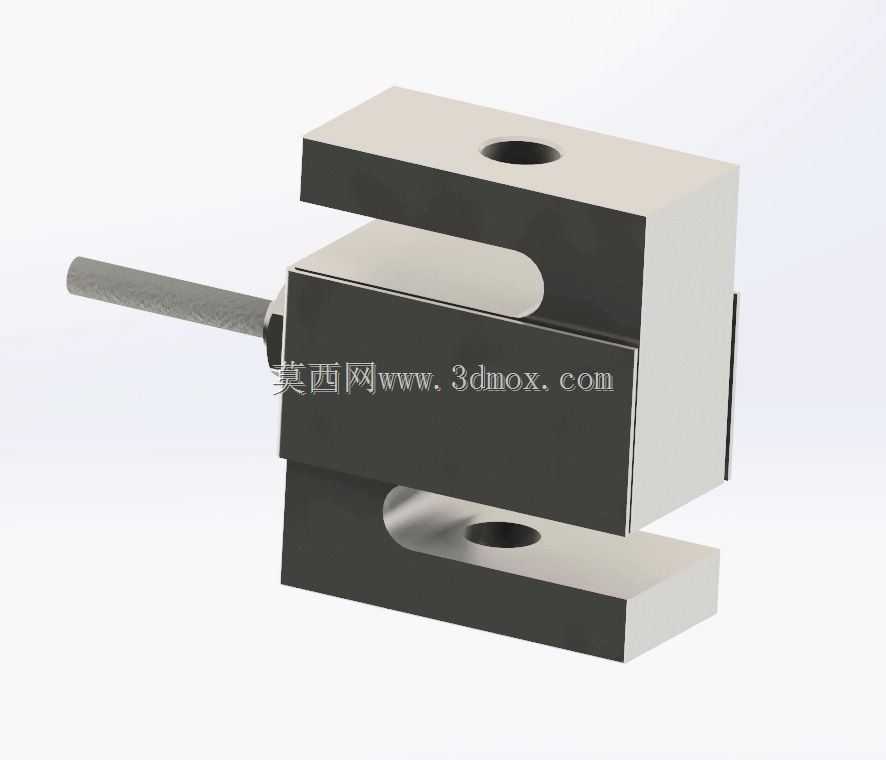

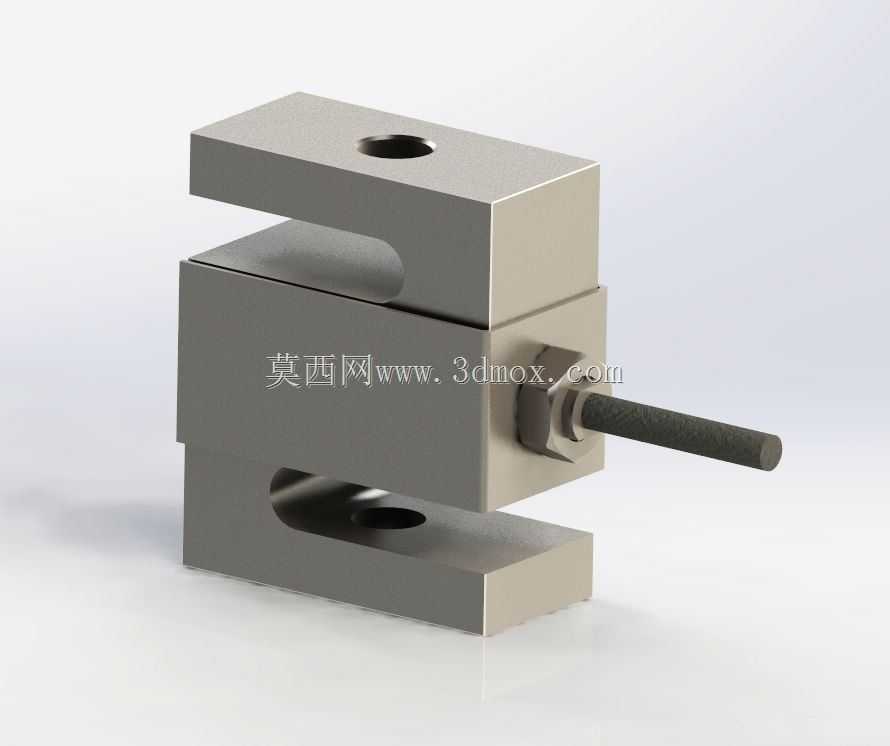

　　这款S型拉压测力结构在工业称重、力值检测场景中应用十分广泛，小到配料秤的拉力检测，大到工业设备加载试验的力值反馈，都能见到这类结构的身影。它采用S型梁体作为核心受力载体，双向受力的结构设计让它既可以检测拉伸方向的载荷，也可以精准反馈压缩方向的受力，相比单方向测力的结构，适配场景更灵活，很多需要双向力值采集的工位，比如皮带秤的张紧力检测、试验机的载荷反馈、料斗秤的重量采集，都会优先选用这类结构。

　　从设计思路来看，整个梁体采用合金钢材质加工，核心应变区做了对称式的减薄处理，这种结构能让受力时的应变均匀分布在贴片区域，避免局部应力集中带来的测量误差，同时保证足够的过载能力，正常工况下即使出现短时120%左右的过载，也不会造成结构塑性变形。两端的M12螺纹孔是核心安装接口，安装时需要保证受力方向与传感器轴线完全重合，避免侧向力带来的测量偏差，出线端采用了密封式的线缆接头，能适配多数工业现场的粉尘、轻度溅水环境，不需要额外做复杂的防护处理。

　　安装边界上，这款结构的整体外形方正，两端安装面的平行度、螺纹孔的同轴度都有严格的公差要求，安装时配套的拉杆或者压头需要做球面自适应设计，抵消安装面不平行带来的附加弯矩。梁体侧面的工艺孔是应变片走线和密封的预留结构，建模时需要注意孔位与应变区的距离，避免开孔破坏受力路径，影响测量精度。实际选型时，这类1000KG量程的结构，通常适配额定载荷在500KG到800KG的工况，预留足够的安全余量，避免冲击载荷损坏内部应变结构。线缆出线方向做了防折弯的护套设计，长期往复受力的工况下，能减少线缆根部的疲劳断裂风险，很多自动化装配线的压装力检测工位，也会选用这类结构，搭配信号放大器就能直接输出标准模拟量信号，接入PLC或者采集仪完成力值的闭环控制。
